本工程为XX中学1号学生宿舍工程，本建筑地上6层，无地下室；总建筑面积：3917.34㎡；建筑高度：23.1M，为多层建筑。电源按室外箱变设计，电力设计容量：270KW。
设计范围
建筑照明配电系统，建筑物防雷接地系统，综合弱电布线系统（仅作管线预留设计，系统由专业公司另行设计）。
设备及设备安装
1 照明及动力配电箱：安装于电井等处为底边距地1.5米明装；安装于教室、办公室等区域配电箱为底边距地1.8米暗装；平面图有标注者以平面图为准（系统图标注与平面图不符时以平面图为准）。
2 照明开关及插座：照明开关为距地1.3米暗装，插座为距地0.5m暗装，所有插座均需选用安全型插座，潮湿、水蒸汽大的场所及有沐浴功能的卫生间等处需选用防溅型开关和插座；平面图有标注者以平面图为准。

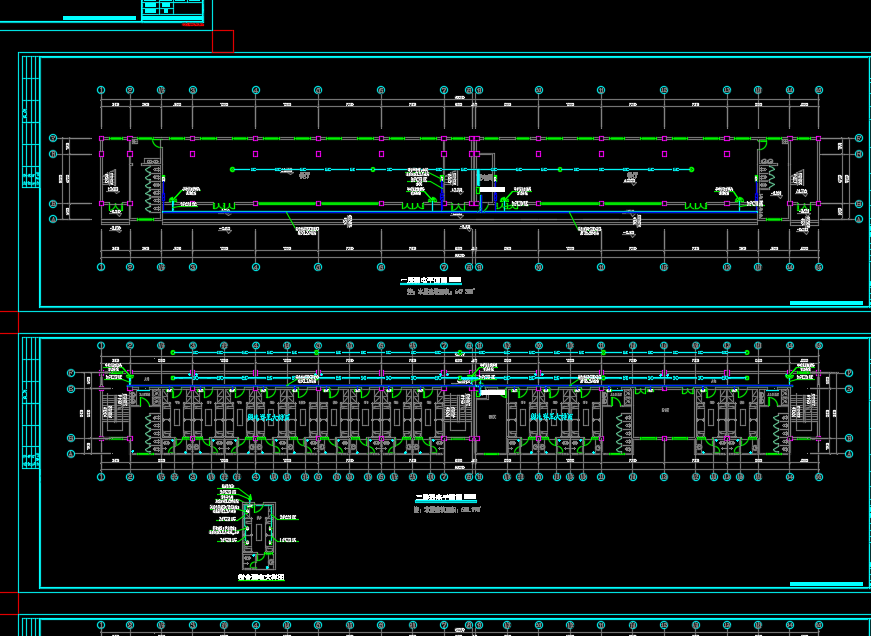

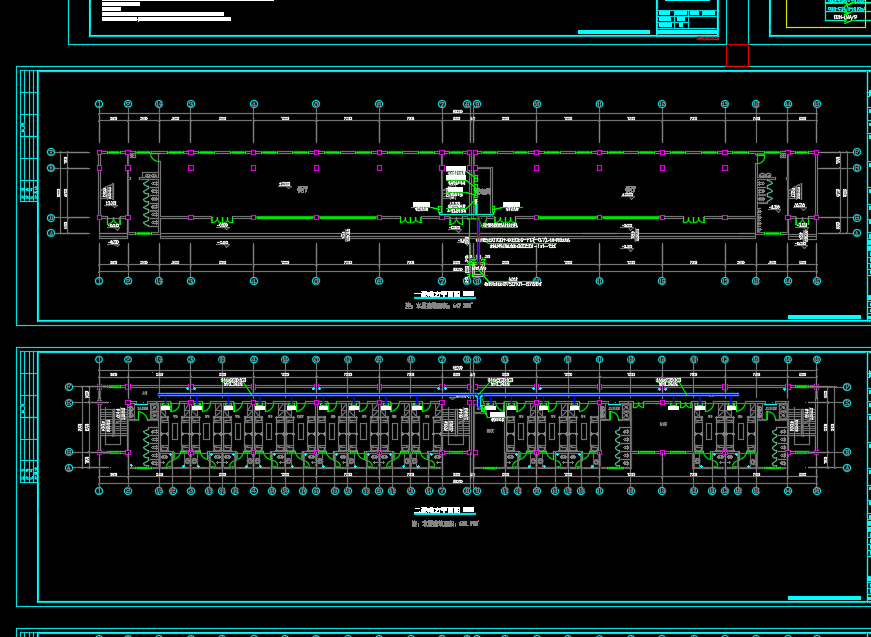

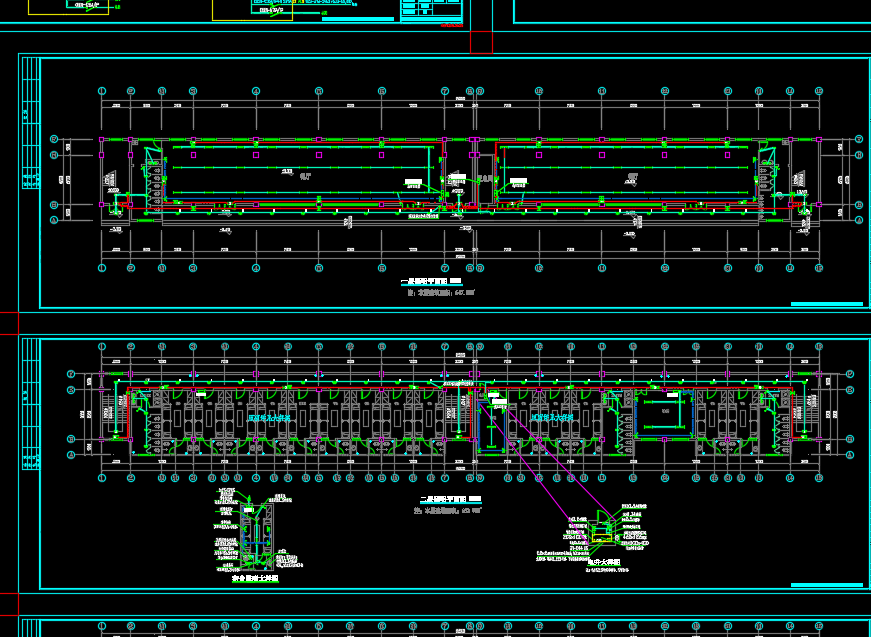

六层中学宿舍楼电气施工图纸，包括：低压配电系统图、综合弱电系统图、动力平面图、照明平面图、弱电平面图、防雷平面图、基础接地平面图等
