某酒店餐厅电气装修施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-17
  • 资料类型:RAR
  • 资料大小:19.2 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某酒店餐厅电气装修施工图纸
设计范围
本次设计包括装饰区域内的以下电气部分:
照明配电部分;
插座配电部分
应急照明:
1.本工程照明采用应急照明与一般照明相结合。
2.走廊,楼梯间及其前室,主要出入口等场所设置疏散照明。
3.本工程在适当位置设置带蓄电池应急照明灯具,以保证在应急状态下的安全照度。
4.消防应急照明灯具和灯光疏散指示标志的备用电源的连续供电时间不应少于30min。
5.应急照明灯和灯光疏散指示标志,应设玻璃或其它不燃烧材料制作的保护罩。
6.需强制点亮的应急照明回路,火灾时由消防控制室自动控制点亮。
设备安装方式及高度
1.竖井,配电间或设备房内照明,动力配电箱底边距地1.5米明装,位置,高度可根据安装检修方便等因素调整。
2.跷板开关,红外感应触摸延时开关,吊扇调速开关及风机盘管控制器底边距地1.4m暗装。
3.楼梯的红外线感应开关均吸顶安装。
4.安装在1.8m及以下的插座均应采用安全型插座,具体的插座使用功能及代号,安装高度详见各平面图图例。
5.安全出口指示灯安装于门框上方或距地2.2~2.5m吊装;在走廊间及楼梯间等处距地0.5m暗装。
6.开关,插座和照明器靠近可燃物时,应采取隔热,散热等保护措施。卤钨灯和额定功率不小于100W 的白炽灯泡的吸顶灯,槽灯,嵌入式灯,其引入线应采用瓷管,矿棉等不燃材料作隔热保护.
某酒店餐厅电气装修施工图纸,包括:电气平面图、配电系统图、照明平面图、火灾报警平面图、动力平面图、防雷平面图、配电平面图
资料截图

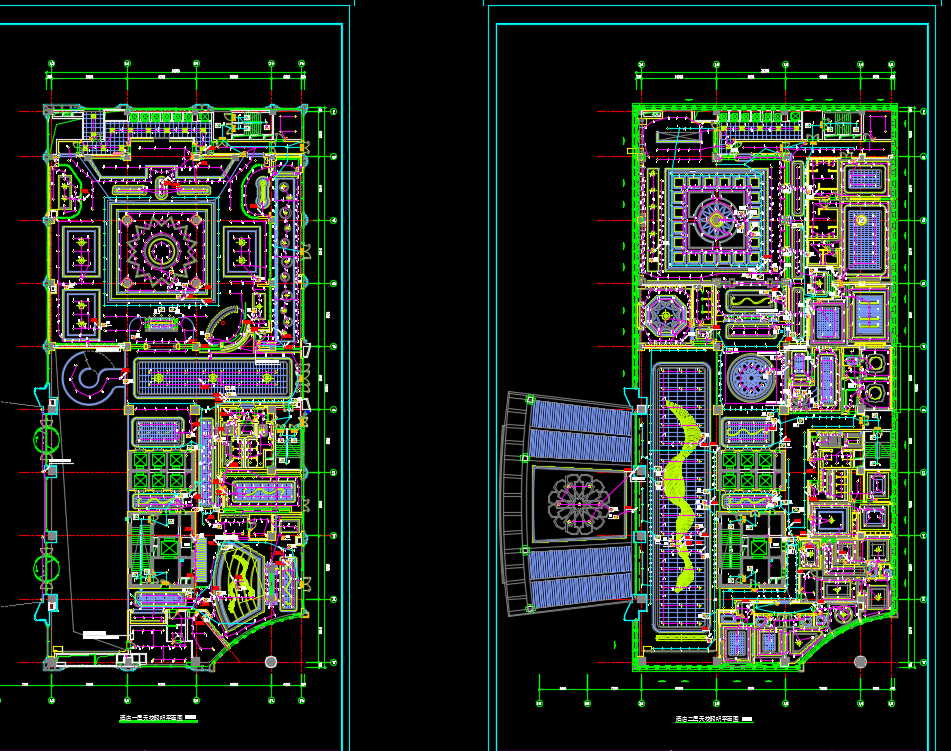

  • 某酒店餐厅电气装修施工图纸

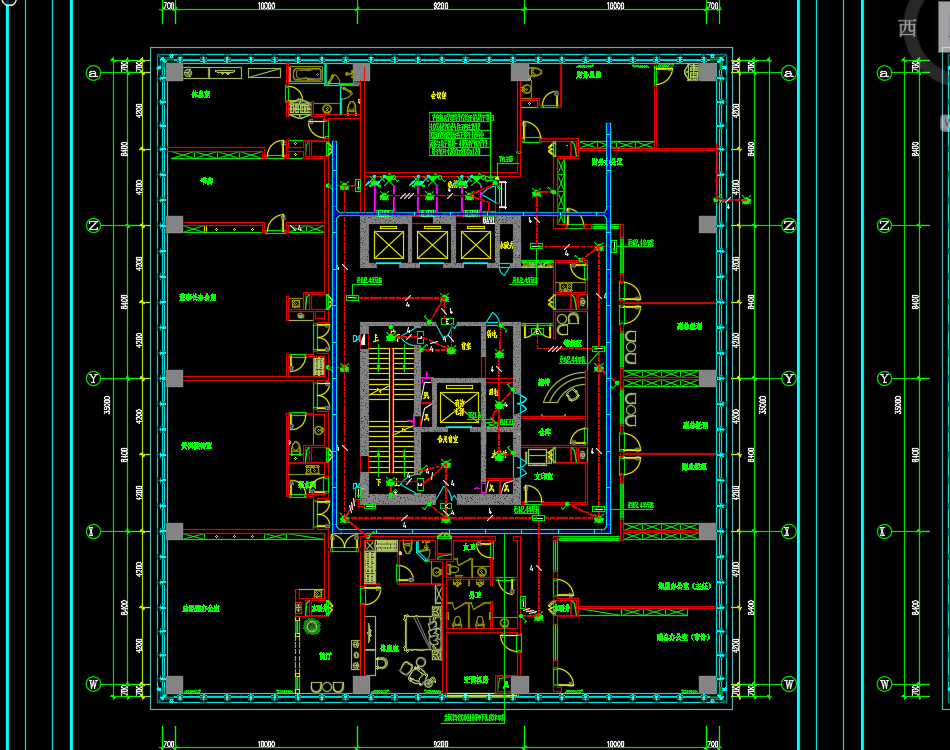

  • 某酒店餐厅电气装修施工图纸

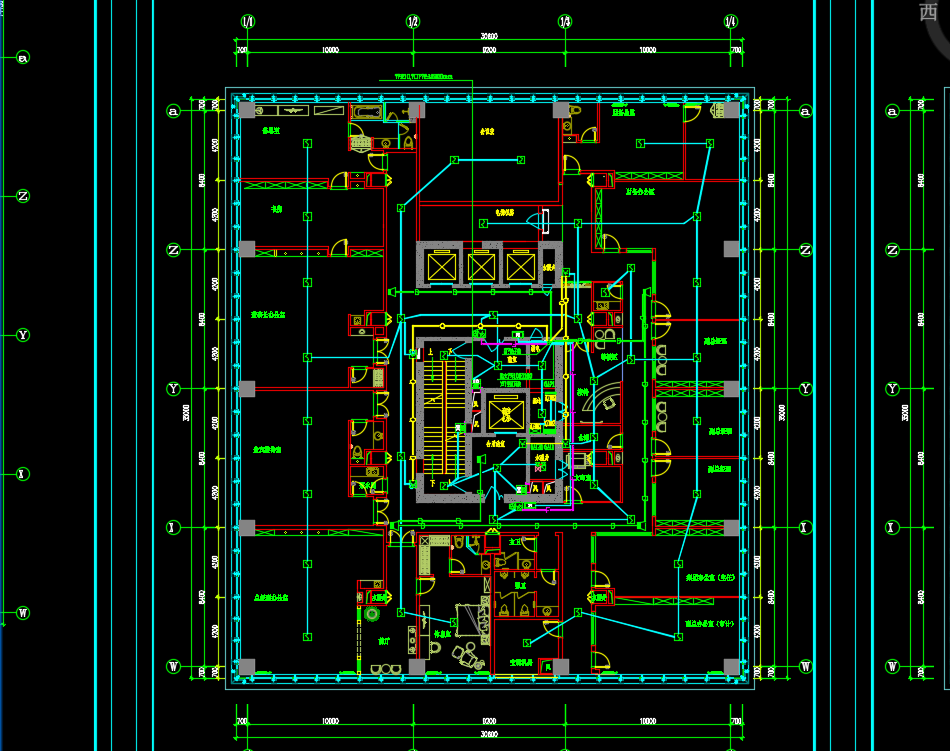

  • 某酒店餐厅电气装修施工图纸
