五层框架结构中学教学楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-20
  • 资料类型:RAR
  • 资料大小:35.8 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层框架结构中学教学楼电气施工图纸
本工程为多层学生教学楼,结构形式为框架结构,建筑高度为21.3m,无地下室,地上5层,建筑面积13063.06㎡。
设计范围
1、本工程电源设计分界点为变配电室低压开关柜出线侧,出线侧之前由当地电业部门负责设计和施工,出线侧之后由我院负责设计。
2、本工程设计包括红线内以下系统:
1)动力配电系统。
2)照明配电系统。
3)火灾自动报警系统。
4)消防设备电源监控系统。
5)电气火灾监控系统。
6)防雷、接地系统。
应急照明
系统采用自带电源集中控制系统,任一台应急照明控制器直接控制灯具的总数量不应大于3200。灯具的主电源应通过应急照明配电箱一级分配电后为灯具供电,应急照明配电箱的主电源输出断开后,灯具应自动转入自带蓄电池供电。 应急照明配电箱应选择进、出线口分开设置在箱体下部的产品。
1)在走廊、楼梯间、主要出入口、疏散照明走道等场所设置疏散照明。疏散照明照度为 5 lx。
2)出口标志灯、疏散指示灯,疏散楼梯、走道应急照明灯采用双电源配电箱末端互投供电,灯具自带电池,应急照明持续供电时间应大于90min。
3)疏散指示照明平时常亮;疏散通道照明平时不亮,火灾时通过火灾报警系统强制点亮。
4) 装饰用灯具需与装修设计及甲方商定,功能性灯具如:荧光灯、出口标志灯、疏散指示类需有国家主管部门的检测报告,达到设计要求的方可投入使用。
5) 无障碍厕位距地0.5m处设求助按钮,门外距地2.5m处设求助警铃。

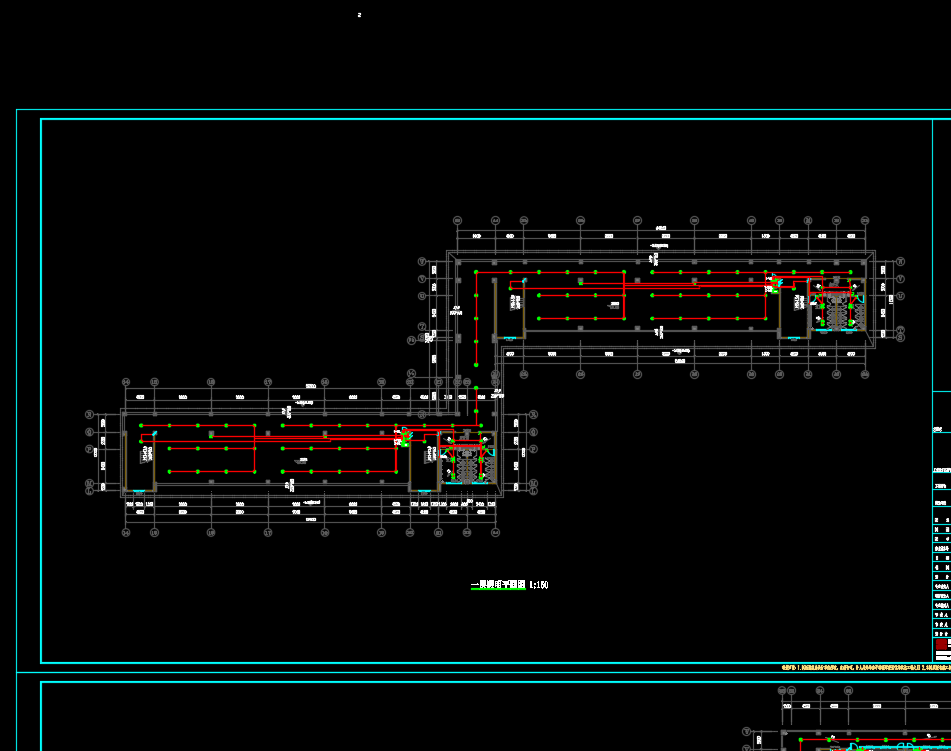

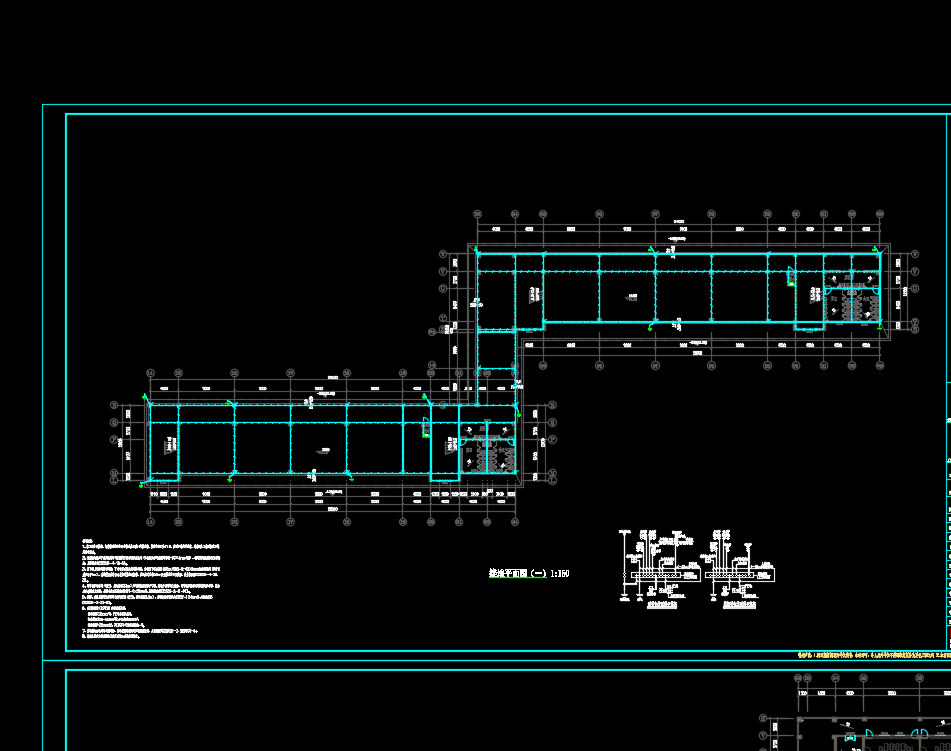

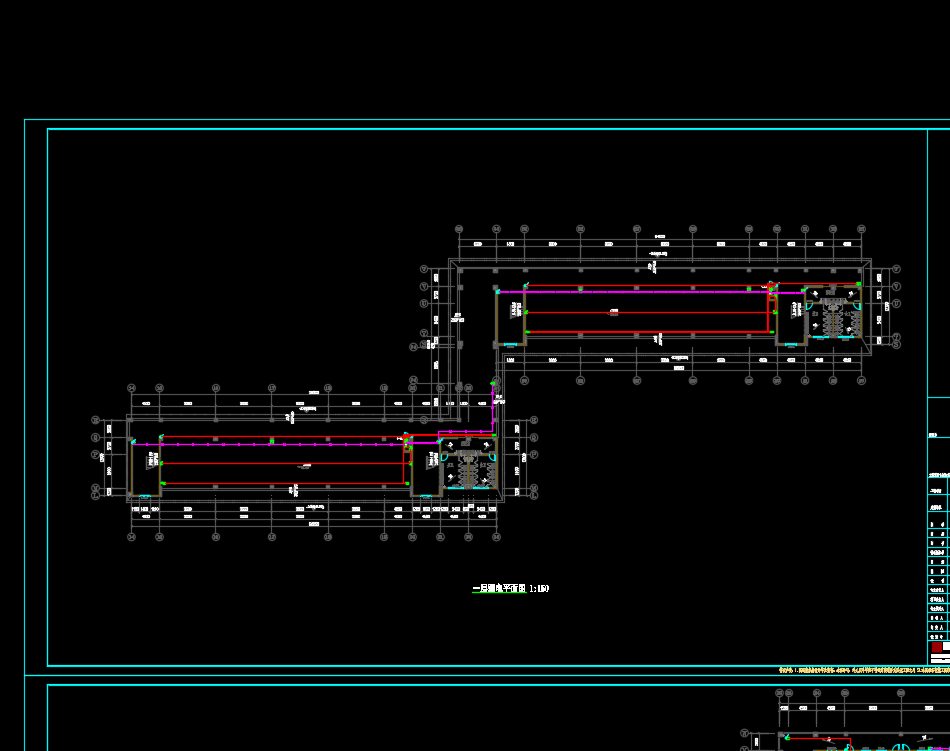

五层框架结构中学教学楼电气施工图纸,包括:照明平面图、弱电平面图、接地平面图、防雷平面图
资料截图
  • 五层框架结构中学教学楼电气施工图纸
  • 五层框架结构中学教学楼电气施工图纸
  • 五层框架结构中学教学楼电气施工图纸
