本项目属商业建筑中的一层和二层区域,为商业用房。根据控制室内环境污染控侧的不同要求划分为I类民用建筑。耐火等级为一级。本工程设有自动喷水灭火系统。本项目总面积为2000平米。
设计范围:
1.本设计包括以下内容: 220/ 380V配电系统.建筑物防雷、接地系统及安全措施.
2.本工程电源分界点为甲方总变配电室的出线开关.
设备安装
1.电源进线柜采用固定式动力及照明配电柜,落地安装, 进出线方式为上进上出; UPS和EPS应急电源柜及其余电
源进线箱柜采用固定式动力及照明配电箱,挂墙暗装,进出线方式为上进上出。所有配电箱应配备二层防护板,有锁具防护。
2.场馆内暗装配电箱底边距地1.8M嵌墙安装,电气配电间内明装配电箱均挂墙明装,高度见系统图。
3.除注明外，开关、插座分别距地1.4M、1.8M暗装.卫生间内开关。插座选用肪潮、防溅型面板;风机盎管等设
备位置详见水、暖专业图纸,配电由专业厂家深化。且所有电气设备装置均选用安全型,以确保场馆内少儿的活动安全。
4.灯具为天花嵌入或暗藏式灯头引线用金属软管保护其长度不超过1.0米,装于可燃体的装饰板上的灯具采取腡热散
热措施(插座周围垫石棉布,射灯底部垫云母片或其它阻燃隔热材料)。
5.停电时应急灯照明时间不小于90分钟,疏散指示暗装于墙面,距地0.4m ,安全出口指示灯安装于门框上0.1m。
6.灯具由总设计师根据甲方需求进行选型:安装方式应参见装修图纸或配合其他专业要求进行配置,施工中施工方应根据现场实际情况进行调整。
7.应急照明平时采用智能控制,火灾时由消防控制室自动控制点亮全部应急照明灯。
8.所有大型游玩设备的30mA漏电检测装置由设备)家的控制箱自带。
9.应急照明灯和灯光疏散指示标志,应设玻璃或其它不燃烧材料制作的保护罩。还应符合现行国家标准《消防安全标志》GB1 3495和《消防应急灯具》GB17945的有关规定。
建筑物防雷、接地系统及安全措施
1.本工程防雷接地。电气设备的保护接地。网络机房、监控室等的接地采用统一的接地极, 接地电阻为上述接地系统的接地电阻最小值,不大于1欧姆,实测不满足要求时,增设人工接地极。
2.凡正常不带电、而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。
3.本工程采用总等电位联结,应将建筑物内保护干线、设备进线等进行联结、监控室和弱电机房采用局部等电位联结,从适当地方引来两根大于φ16结构钢筋至局部等电位盒(LEB) ,局部等电位箱暗装,底边距地D.3M。具体做法参
见国标图集02D501-2 (等电位联结安装) 。
4.过电压保护:在电源总配电柜内及UPS、EPS配电柜内安装过电压浪涌保护器(SPD) ,分别满足各自的电压保护水平。
5.保护导体最小截面积应满足规范的要求。

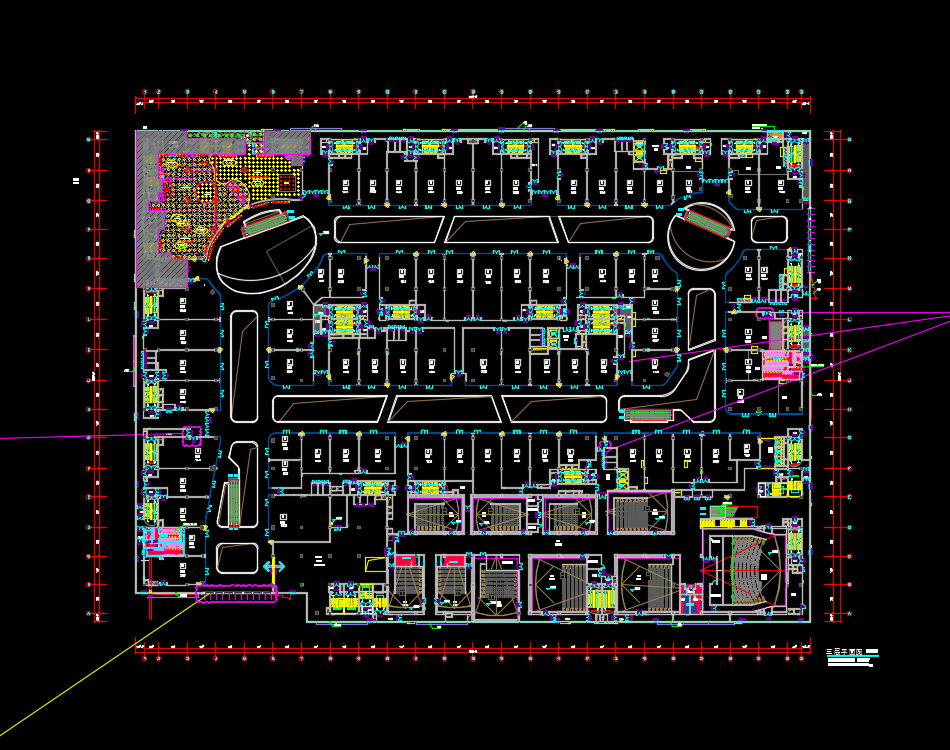

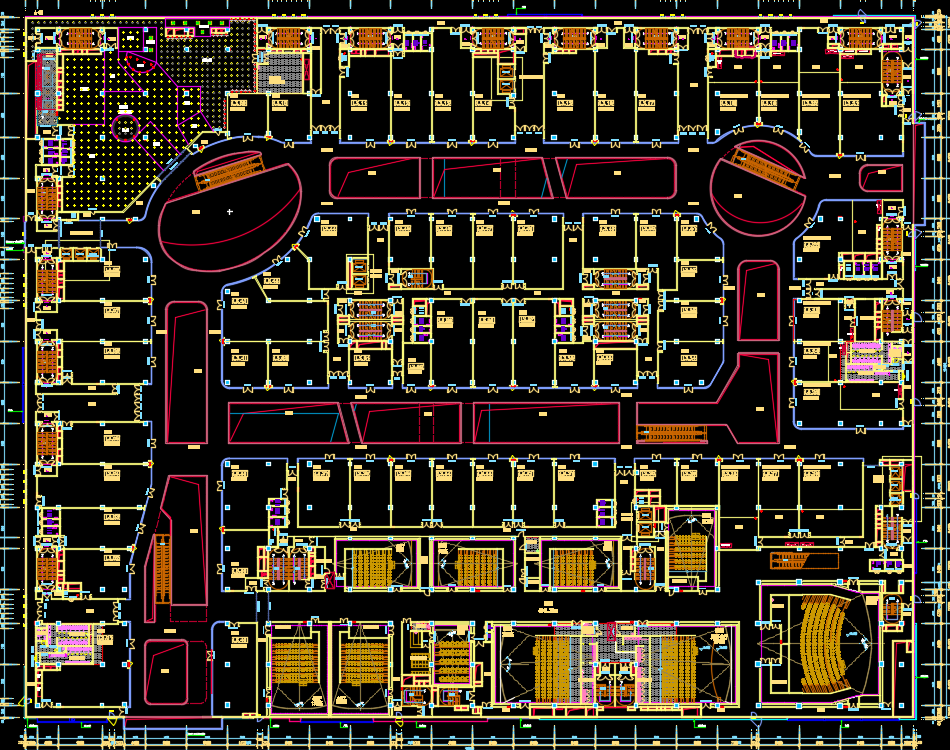

室内装饰机电深化施工图纸，包括：电气系统图、电力平面图、插座平面图、照明平面图、配电平面图、弱电系统图、综合布线平面图、火灾自动报警平面图、给排水平面图、暖通平面图等
