商业住宅综合体亮化工程施工图纸
设计范围
1)低压配电系统;
2)照明系统;
3)接地安全系统
电源:本工程按三级负荷供电。
本工程改造住宅区照明配电箱6面,商业区新增照明电源箱6面,新增照明配电箱电源电缆引自所在商业建筑低压配电室。电源电缆采用WDZA-YJV电缆。电缆出屋面处穿钢管保护,并做防水处理。
负荷估算:
住宅部分照明设备容量:28.2kW
商业部分照明设备容量:24.5kW
照明系统
1)光源:采用节能型LED洗墙灯和LED壁灯作为亮化光源。
2)照明配线采用ZR-RVV-4mm2绝缘导线,穿热镀锌钢管沿女儿墙及屋面明敷。

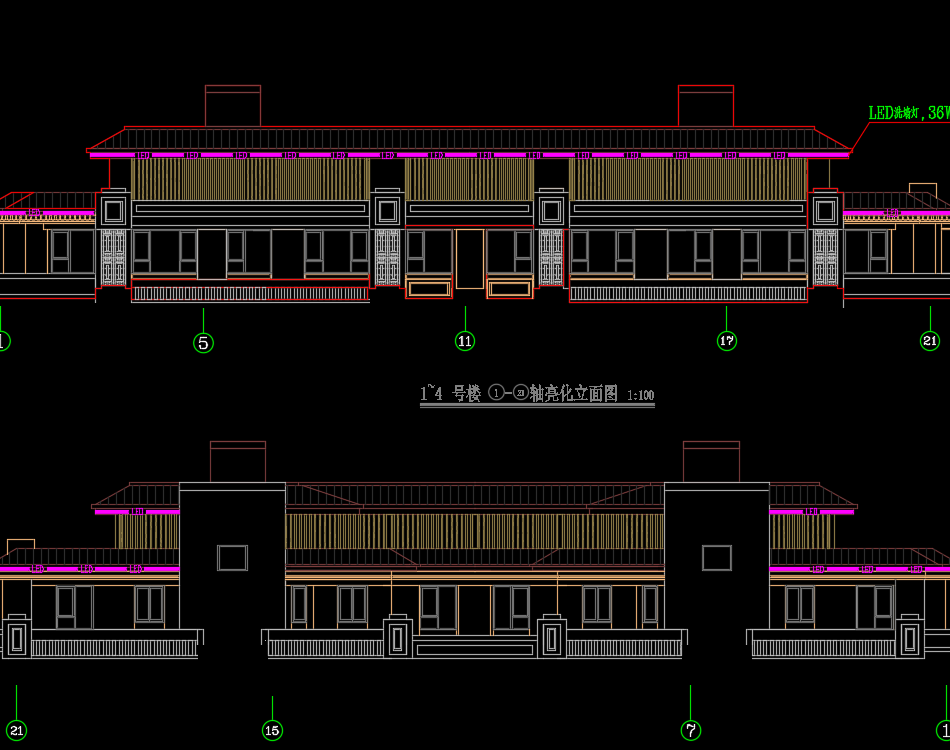

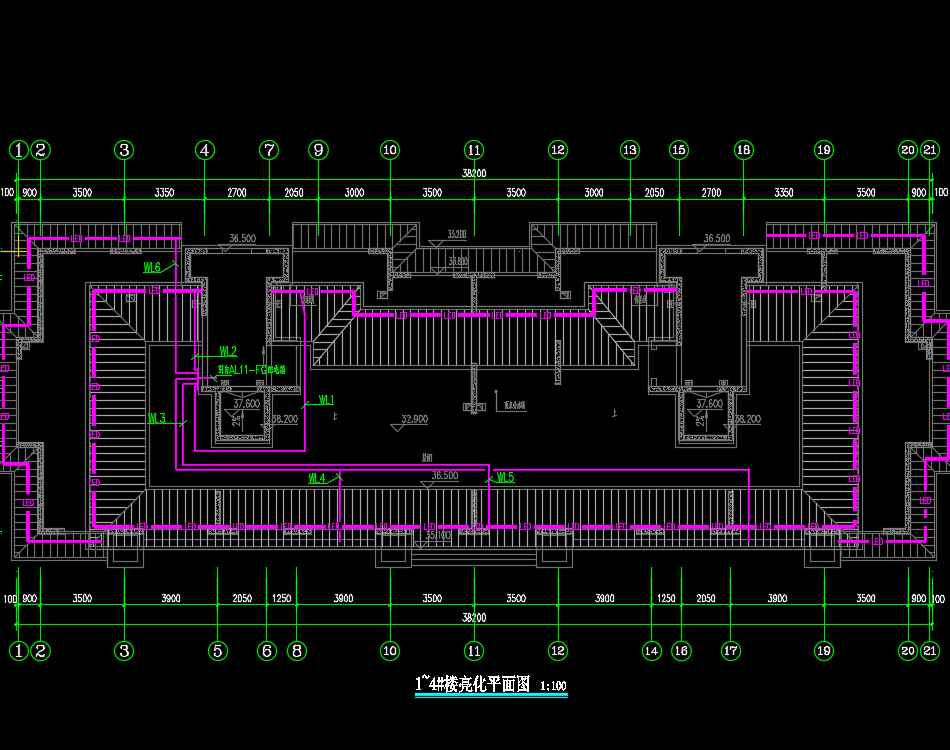

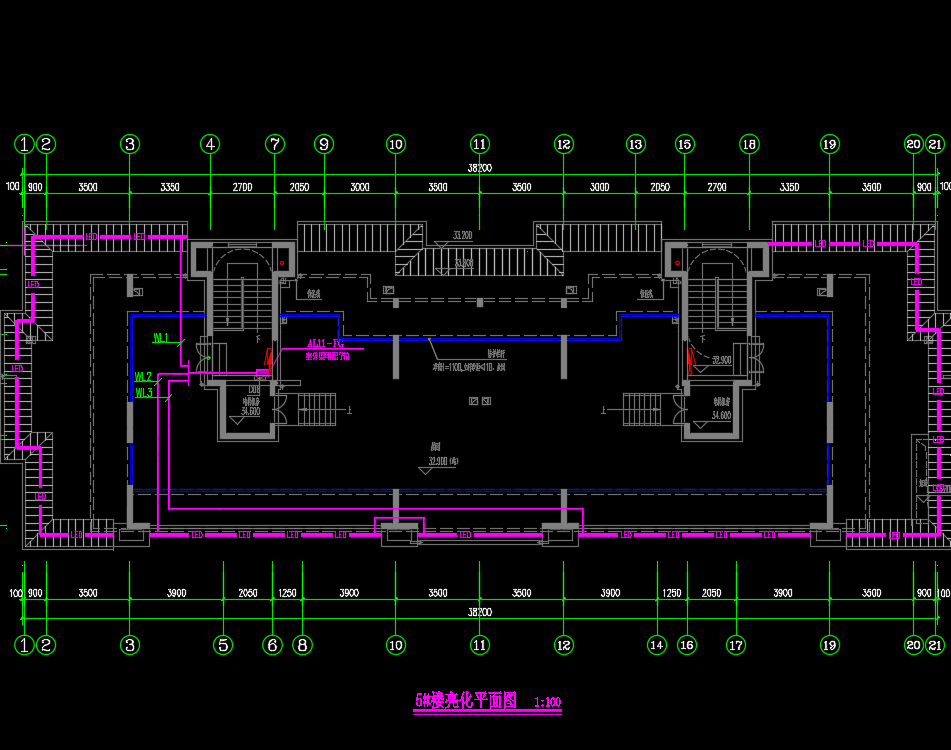

商业住宅综合体亮化工程施工图纸,包括:亮化立面图、配电系统图、亮化平面图、供配电系统图等
