本工程为五层建筑物,二层局部不在本设计范围内;本工程为装修设计项目,设计范围:电力,照明和火灾自动报警及联动控制系统.二，三层仅做消防设计和预留电源，具体照明设计等招商结束自行解决。应急照明为二及负荷,其余为三级负荷.
本工程电气主干线原则上不动，根据新的平面仅修改末端配电箱，或层配电箱。未涉及的部分按原图保留。
1.空调整个系统利用原来的导线和配电箱，局部做调整。室内机至空调机控制面板的管线均为（BV-6x1.0 SC20）,平面图中不再标注。空调开关底边距地1.3m。
2.地下室给水泵房的3台变频泵容量改为7.5KW,进线断路器，进，出线相应改大。二层新增空气源热泵热水机组和电加热器,电源由施工图中电施-05中的WPM6，WPM7的二个备用回路，且须把断路器开关整定电流调整为160A.
3.应急照明系统不变，支线根据现场实际布置接到灯位，与消防有关的管线穿热镀锌钢管(SC)明敷吊顶内时应刷防火涂料。楼梯间的照明线路不变。
4.根据现在的平面功能，原来二层AL-2-1a配电箱取消。
5.四，五层的每间客房设一小型客房配电箱。每个客房配电箱至取电开关预埋一根SC20的管子。客房内卫生间设局部等电位联结箱。
线路敷设:
1.消防设备配电线路采用低烟无卤耐火型电缆(导线),桥架内敷设的电缆均采用阻燃型电缆,其余线路均采用低烟无卤阻燃型导线,各导线绝缘强度不应低于交流450/750V消防线路暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm;消防线路明敷时包括敷设在吊顶内应穿金属管或封闭式线槽,并应采取防火保护措施.
2.照明、插座分别由不同的支路供电，除注明外照明、插座支路导线为WDZRBYJ-3X2.5mm 穿SC20管敷设，所有插座支路（空调插座除外）均设剩余电流保护器；应急照明支路导线为WDNHBYJ-750V-3X2.5mm 穿SC20管敷设。所有灯具均为 I类灯具,其可接近裸露可导电部分必须接地(PE)可靠,且有标识
3.照明开关、插座暗装，除注明者外，均为250V，10A，应急照明开关应带断电指示灯。除注明者外，插座均为单相两孔+三孔安全型插座。

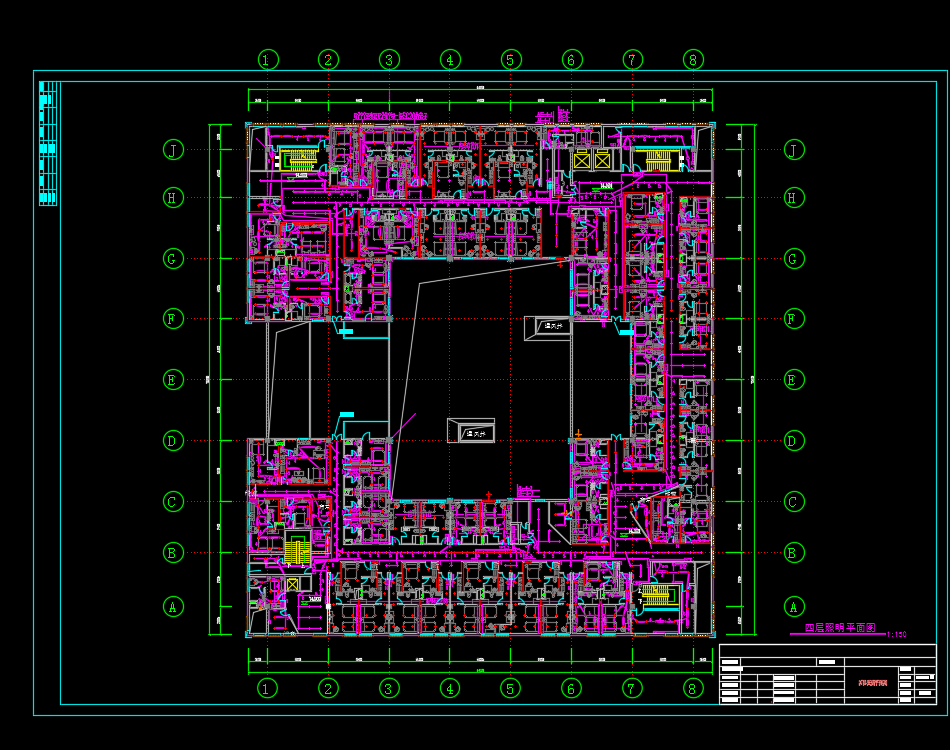

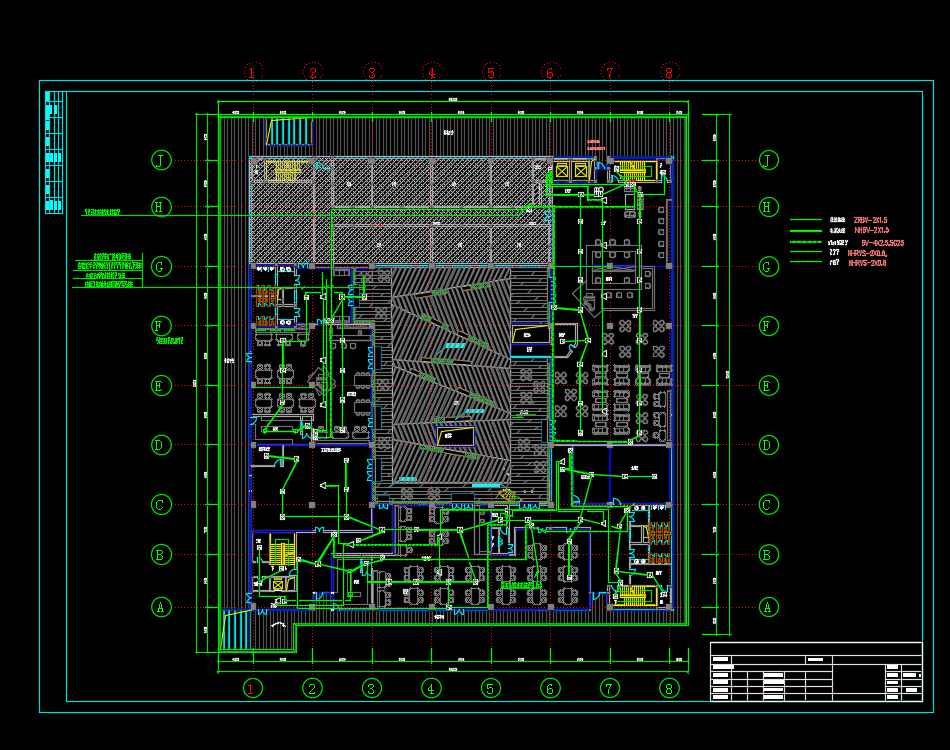

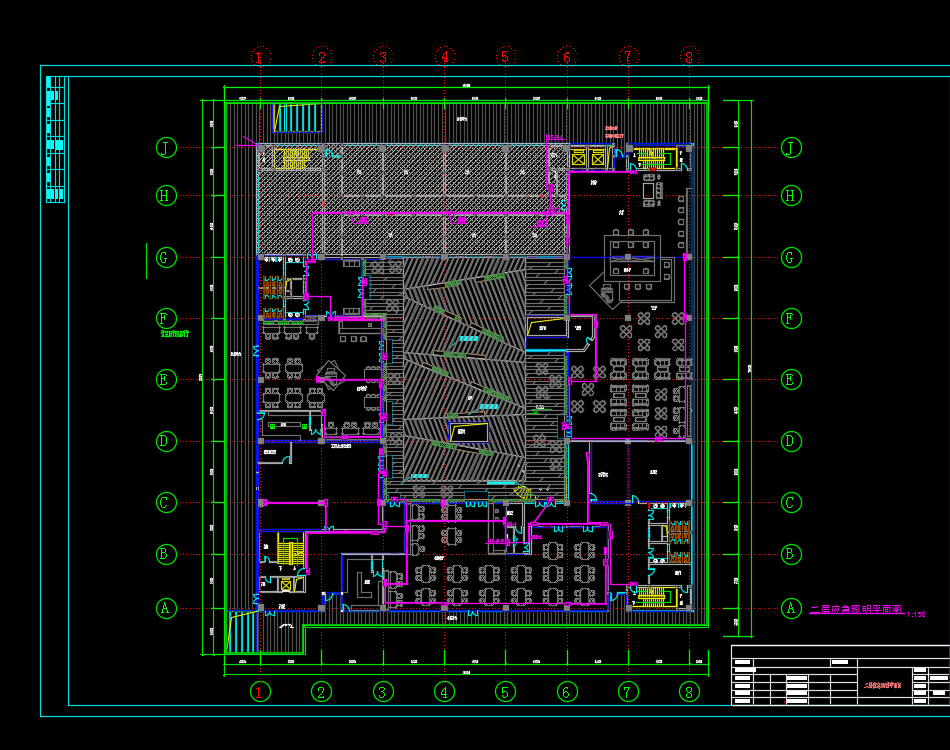

五层酒店装修电气施工图纸，包括：电力平面图、照明平面图、弱电平面图、配电箱系统图、配电干线系统图、接地平面图、电气消防平面图、自动报警平面图、给排水平面图、消防平面图、空调通风平面图、空调液管平面图等
