综合实验楼位于XX,为教学实验楼,属多层民用建筑。建筑高度21.7米,地上5层。建筑面积:13139m。本工程采用低压供电,~220/380V电源引自区域变电站10/0.4KV(附设在二教)。
设计范围及内容:
1.照明空调, 配电系统
2.动力配电, 控制系统
3.消防设施配电、控制系统(应急照明, 消防电力设备,消火栓按钮起泵等电路)
4.防雷接地系统
5.设计范围: a 电业(总体设计)与设计院分界点为进户电缆电缆头,电缆头及室外管线(包括电缆头)由电业负责设计施工,单体室内由设计院设计。b.凡属于特殊装修和工艺设计要求的,本设计根据功能及工艺要求预留电源。
负荷等级与供配电方式:
1.负荷等级:本项目弱电设备、客梯、公共照明、应急照明和消防设备等为二级负荷,其它均为三级负荷.
2.供配电方式: 本工程~220/380V供电电源由区域变电站10/0.4KV引来,分别引至单体1、2号低压配电间,每个低压配电间分别引二路(分别引自二台变压器)~220/380V低压线缆,使用电压~220/380V

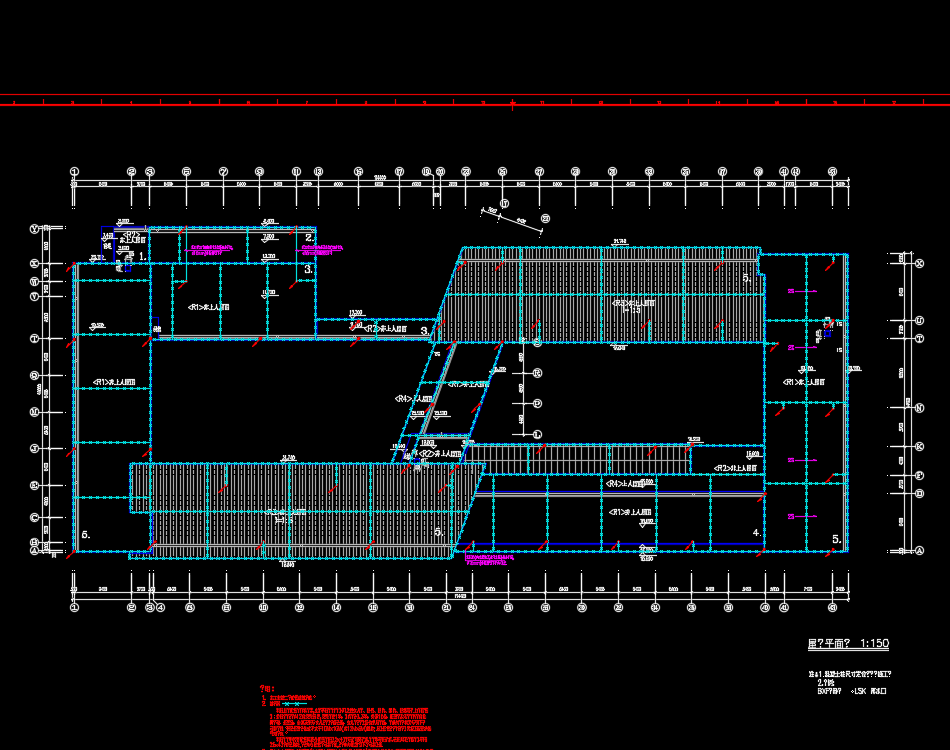

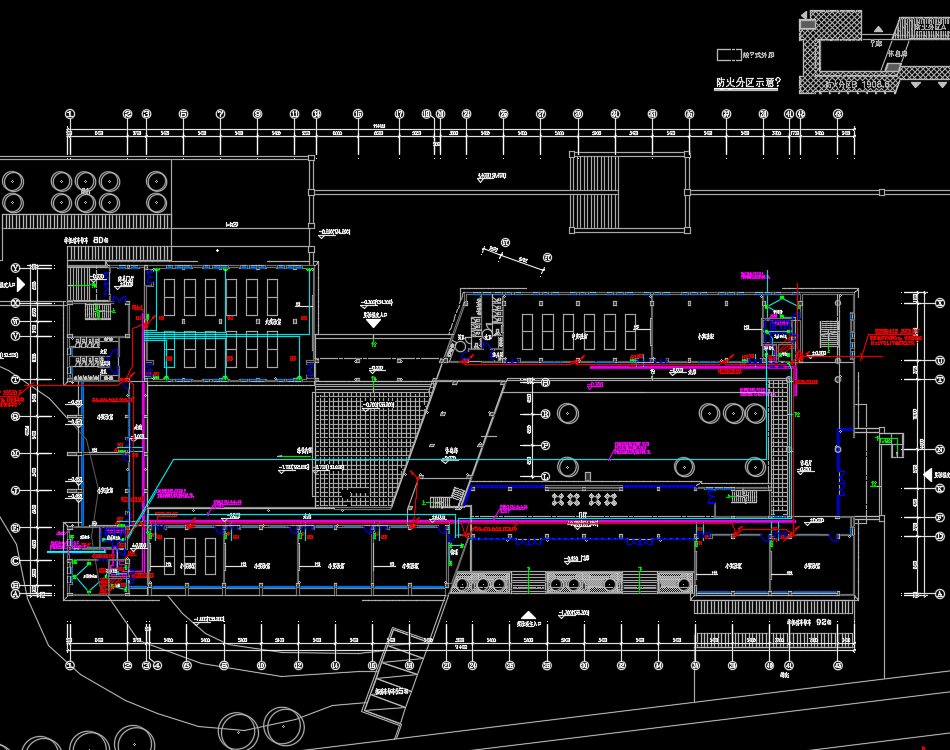

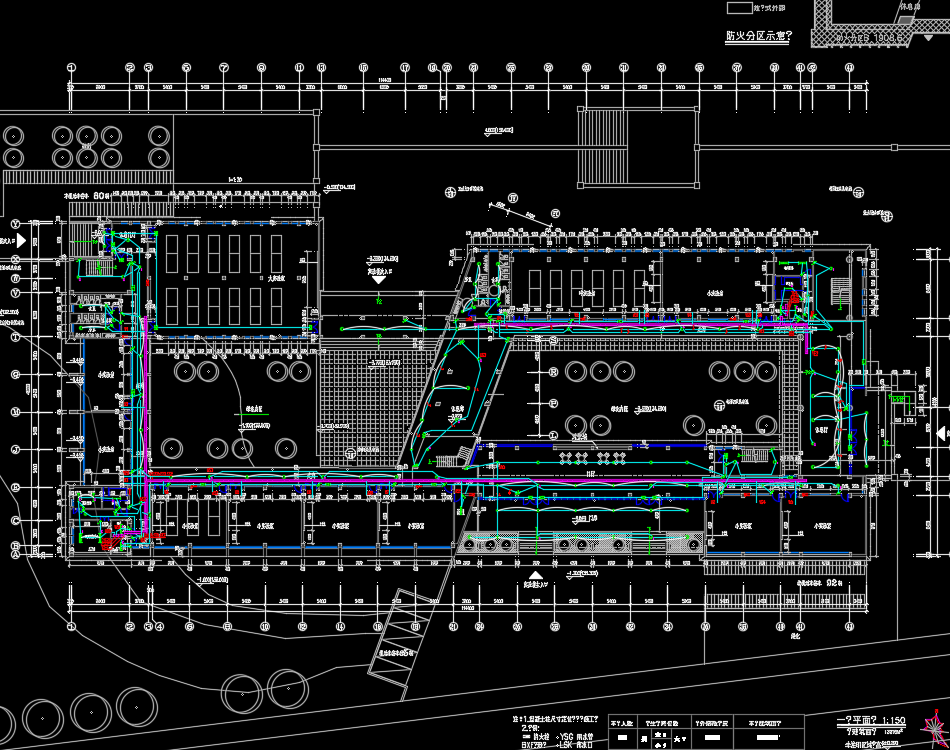

五层学校综合实验楼电气施工图纸,包括:照明平面图、配电平面图、屋顶防雷平面图、基础接地平面图、垂直配电干线系统图、低压配电柜系统图等
