四层框架结构小学新建教学楼工程电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-31
  • 资料类型:RAR
  • 资料大小:5.07 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层框架结构小学新建教学楼工程电气施工图纸
建筑层数为:地下一层,教学楼地上四层,食堂地上二层,为多层教学建筑,建筑高度为:12.0米。建筑耐火等级:二级,抗震设防烈度六度,结构形式为框架结构。
设计范围
1、照明配电系统
2、建筑物防雷、接地系统及安全措施
3、弱电系统由专业公司二次设计
设备安装
1、照明配电箱底边距地1.7m,嵌墙暗装;开关、插座分别距地1.3m、0。3m暗装,教室、活动室等公共区域插座距地1.8米暗装。卫生间内开关、插座选用防潮、防溅型面板;所有灯具布置为吸顶安装方式。
2、残卫呼叫装置采用安全特低电压供电,电源由弱电系统电源引来。
3、残卫呼叫按钮距地0.5米安装,呼叫器距地2.5米挂装。
消防系统设置:
本工程采用集中报警系统,于各报警区域设消防端子箱。本系统由火灾探测器、手动火灾报警按钮、火灾声光报警器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。

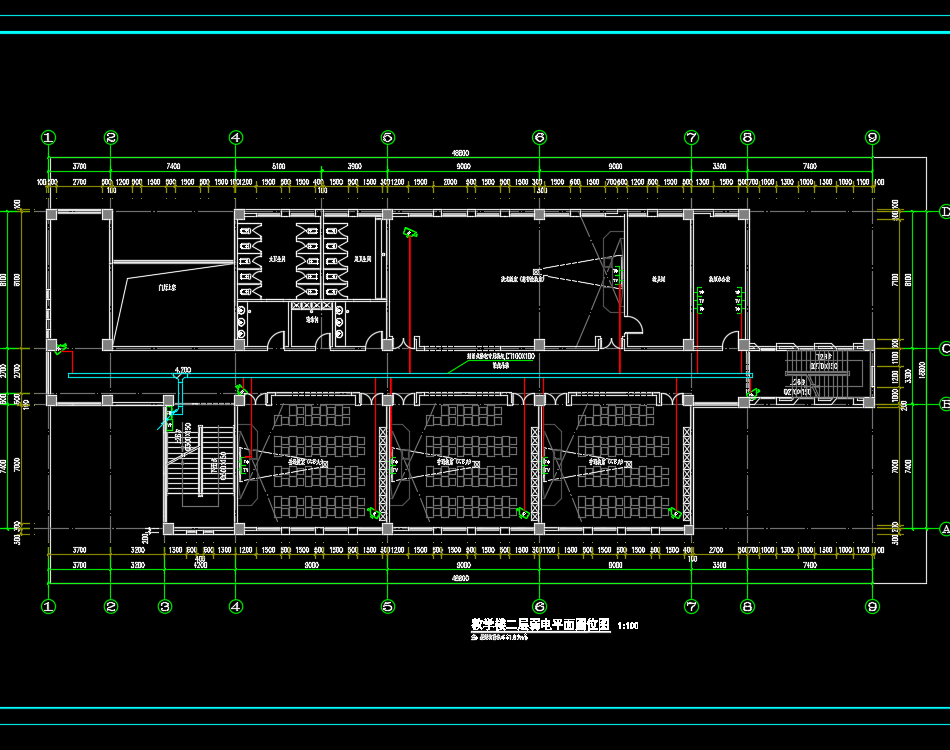

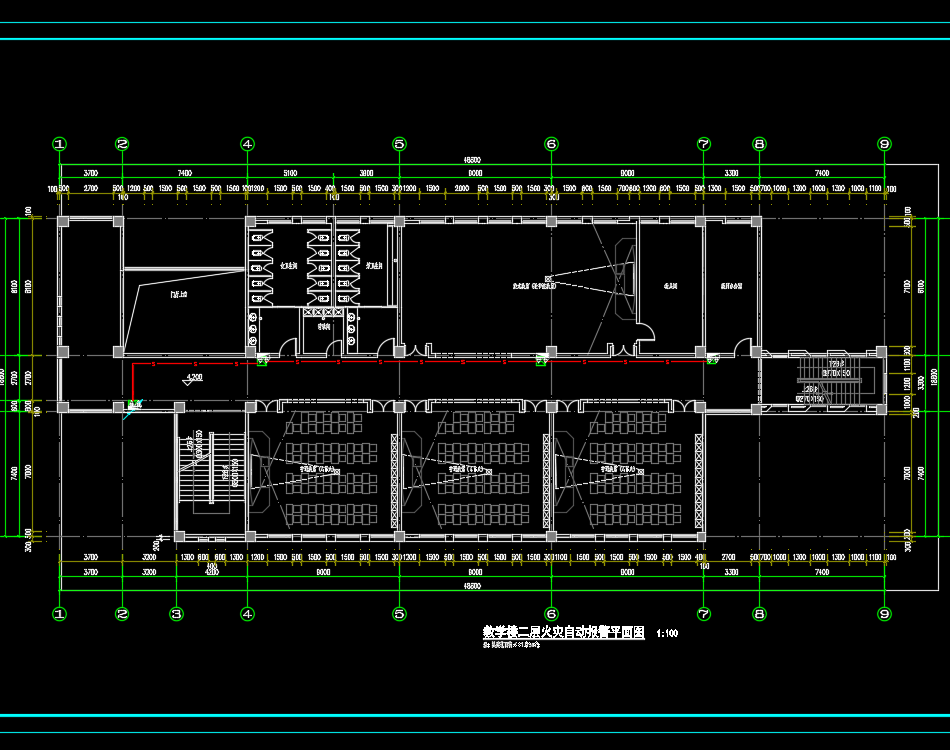

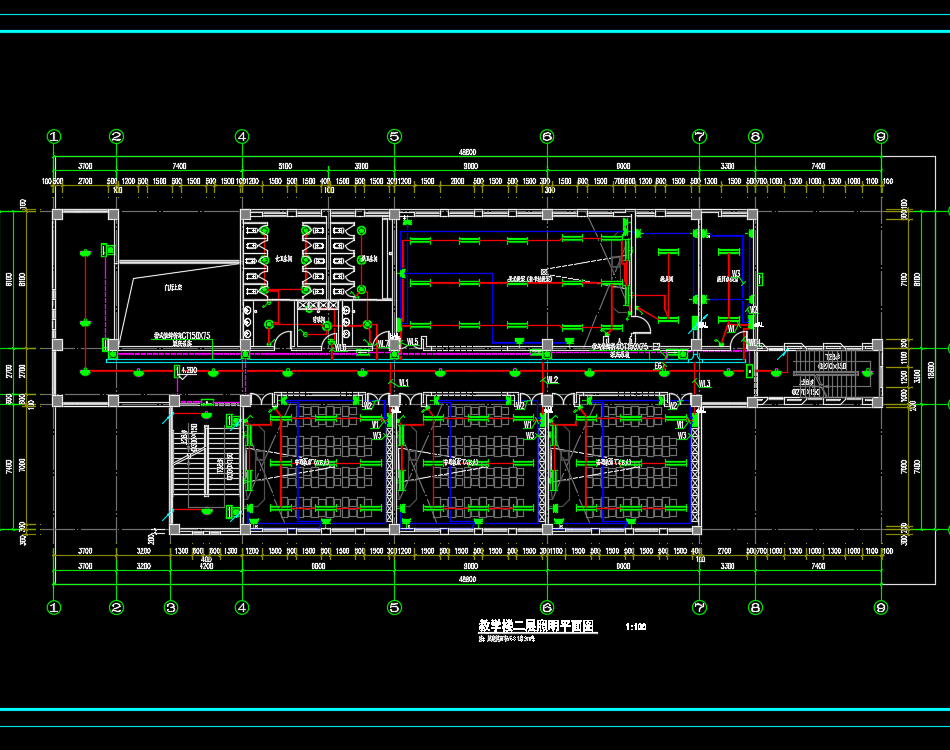

四层框架结构小学新建教学楼工程电气施工图纸,包括:火灾自动报警系统图、弱电系统图、竖向配电系统图、配电系统图、照明平面图、火灾自动报警平面图、弱电平面图、屋顶防雷平面图、基础接地平面图
资料截图
  • 四层框架结构小学新建教学楼工程电气施工图纸
  • 四层框架结构小学新建教学楼工程电气施工图纸
  • 四层框架结构小学新建教学楼工程电气施工图纸
