二层主体混凝土框架结构机场航站楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-31
  • 资料类型:RAR
  • 资料大小:3.39 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层主体混凝土框架结构机场航站楼电气施工图纸
本工程为XX机场工程—航站楼工程,位于机场航站区内,结构形式为主体混凝土框架结构,外维护及屋面钢结构。地上二层,建筑面积:3499.1平方米,建筑高度:12.2米。
设计范围
1、本工程为航站楼工程内建筑供配电系统、照明系统、建筑物防雷、接地及安全、照明集中控制系统2、与其它专业设计的分工:
1)建筑物外部照明系统,由装修单位设计,本设计仅预留电源;
2)有特殊设备的场所,本设计仅提供电源至控制箱预留位置,控制箱由厂家自带,并由厂家完成控制箱至各用电设备线路设计及供电;
3)电源分界点为1#配电室进线端的进线开关。
电气火灾及消防电源监控:
在非消防配电箱的进线端设置剩余电流式电气火灾监控探测器,监控探测系统采用总线式报警系统,分别对配电箱的电流、电压、温度、剩余电流进行监测,并将报警信息和故障信息在消防控制室图形显示装置上显示,但该类信息与火灾报警信息显示有明显区别。非消防电源的切除由相应区域火警信号通过空气断路器的分励脱扣器来实现。
在消防配电箱的进线端设置消防设备电源监控探测器,电源监控系统采用总线式报警系统,分别对消防配电箱的电流、电压、开关状态进行监测,判断消防电源是否存在断路、短路、过压、欠压、以及缺相、错相、过载等状态并进行报警和记录,并将报警信息和故障信息在消防控制室图形显示装置上显示,但该类信息与火灾报警信息显示有明显区别。

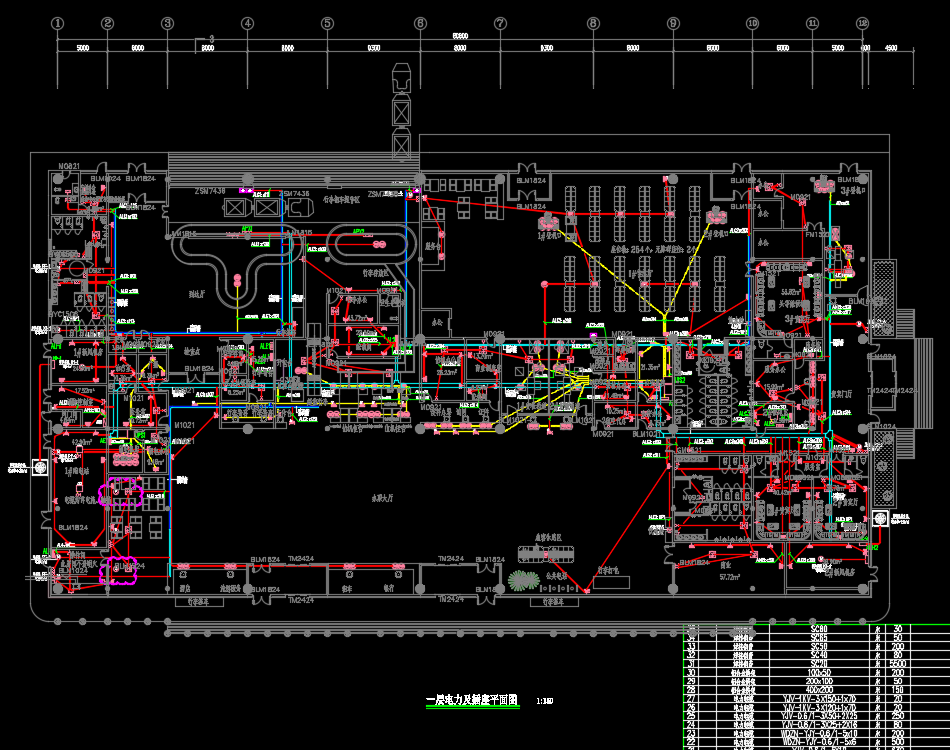

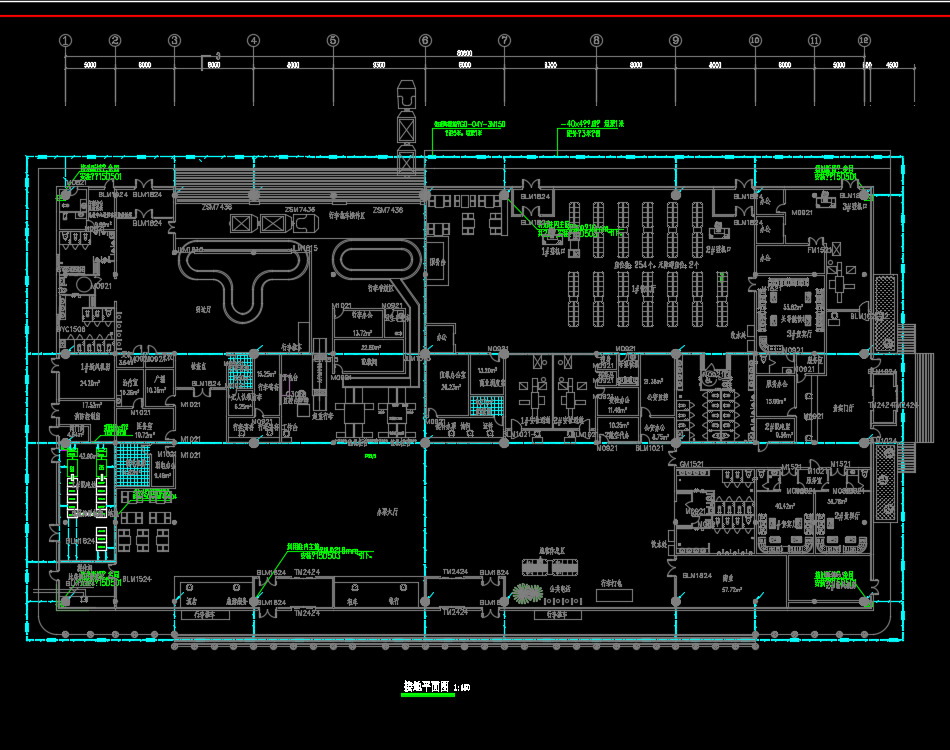

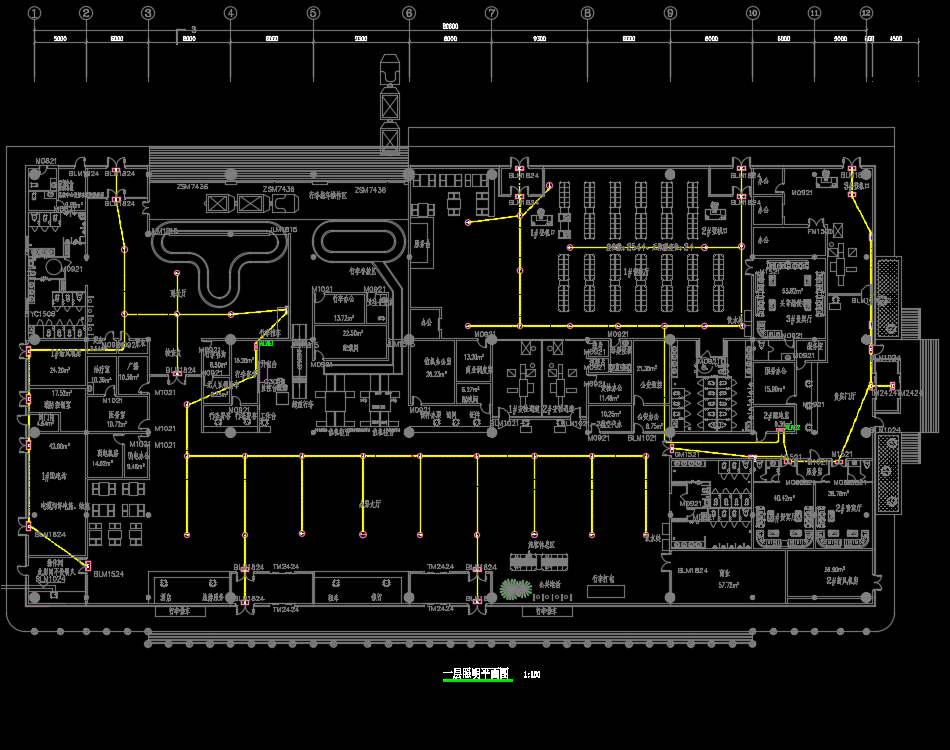

二层主体混凝土框架结构机场航站楼电气施工图纸,包括:照明平面图、电力及插座平面图、防雷平面图、接地平面图、配电系统图、疏散指示平面图
资料截图
  • 二层主体混凝土框架结构机场航站楼电气施工图纸
  • 二层主体混凝土框架结构机场航站楼电气施工图纸
  • 二层主体混凝土框架结构机场航站楼电气施工图纸
