项目总用地面积为11.18hm2，其中本期用地面积为48615m2。医疗综合楼建筑面积66603m2，其中地上47590m2，地下19013m2。本工程地下三层，地上二十二层（不包括设备层），建筑物总高91.8m（室外主入口地坪到屋面结构板面总高为91.8m）。本工程为三级甲等医院，结构设计使用年限50年。结构形式为钢筋混凝土框架-剪力墙结构，抗震设防烈度7度。防火设计建筑分类为一类高层建筑，耐火等级：地上一级，地下一级。地下室防水等级一级，屋面防水等级I级。地下人防工程：人防总建筑面积3577.52m2,根据XX市人民防空办公室文件（XX（2014）7号）规定，救护站按1.5倍折算人防面积后，人防总建筑面积为4186.17m2。本工程按平战结合设计。平时做为汽车库，战时功能转换为救护站、二等人员掩蔽所和固定电站。救助站建筑面积1217.30m2，按1.5倍折算后建筑面积为1825.95m2。防护等级为核五甲类，防化级别乙级。平时用途为汽车库。二等人员掩蔽所建筑面积2038.25m2，防护等级为核六甲类，防化级别丙级。平时用途为汽车库。固定电站建筑面积321.97m2，防护等级为核五甲类，电站控制室防化级别丙级。战时为固定电站，平时关闭不使用。
主要技术经济指标（本栋）：病床位385床，手术室13间，ICU29床；设328个停车位，均为地下停车位。
本工程之±0.00标高相当于绝对标高86.10m，主入口室内外高差0.2m。
设计范围和分工
1.本施工图设计范围包括：建筑、结构、给排水、暖通、电气、弱电、气体等专业设计，院区新建建筑的室外管网及总图施工图设计。图纸设计深度依据《建筑工程设计文件编制深度规定》（2008版）。
2.电梯设计由电梯制造厂家根据本套图纸进行深化设计。
3.手术室、ICU、介入治疗、配液中心等应由专业净化公司根据建设方意见进行二次深化设计，并经我公司认可方可施工。
4.本工程放射科等大型医疗设备应在确定厂家产品后，由设备供应厂家会同甲方及设计院核定图纸后方可施工。
5.地下室厨房部分布置、机械停车设施等需待设备厂家确定后进行深化设计。
6.擦窗机选用轨道悬臂式系统，由专业厂家深化构件尺寸及细部构造做法。
7.轻钢结构、装饰物、立面照明等由承包公司进行二次设计的图纸须由设计单位审核确认后方可施工，并在施工时配合土建预留预埋。
8.幕墙、金属结构雨篷设计图纸仅表示幕墙、钢结构金属雨篷的形式、分格、颜色、材料要求等，待招标订货后，由有资质的供应商做出设计详图，供建设单位和设计单位认可后方可施工。有射线防护要求的房间，防护方案和装修做法须经当地卫生防疫部门准许后方可施工。
精装修设计不在本次设计范围内。精装设计不应降低建筑消防及耐火等级，并不应突破建筑设计荷载。且所有二次装修均应满足《建筑内部装修设计防火规范》及其它现行相关规范要求。

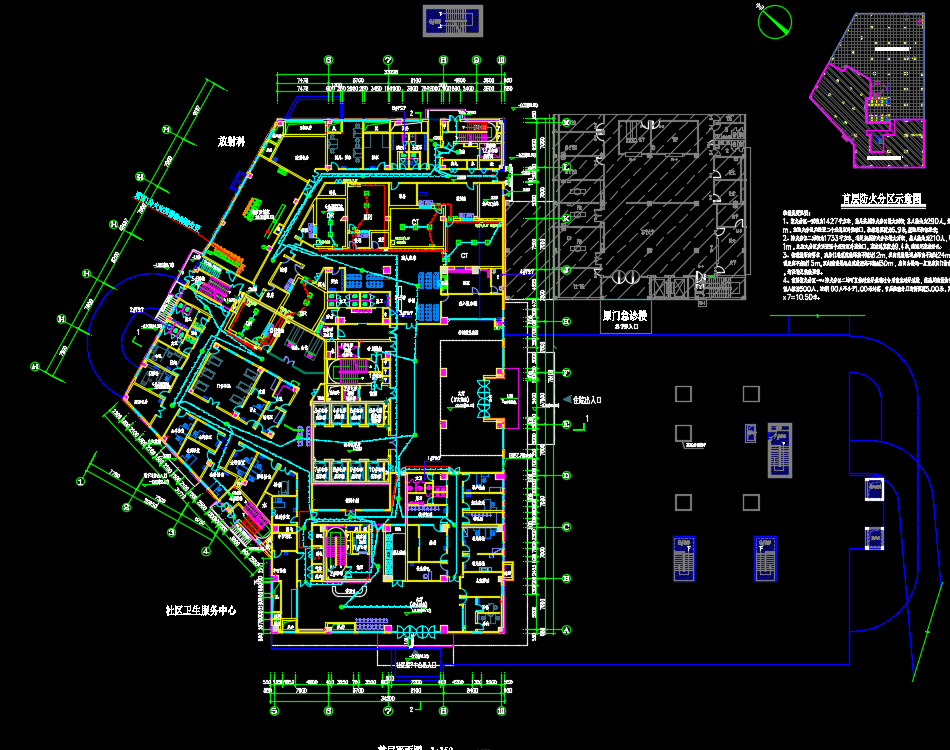

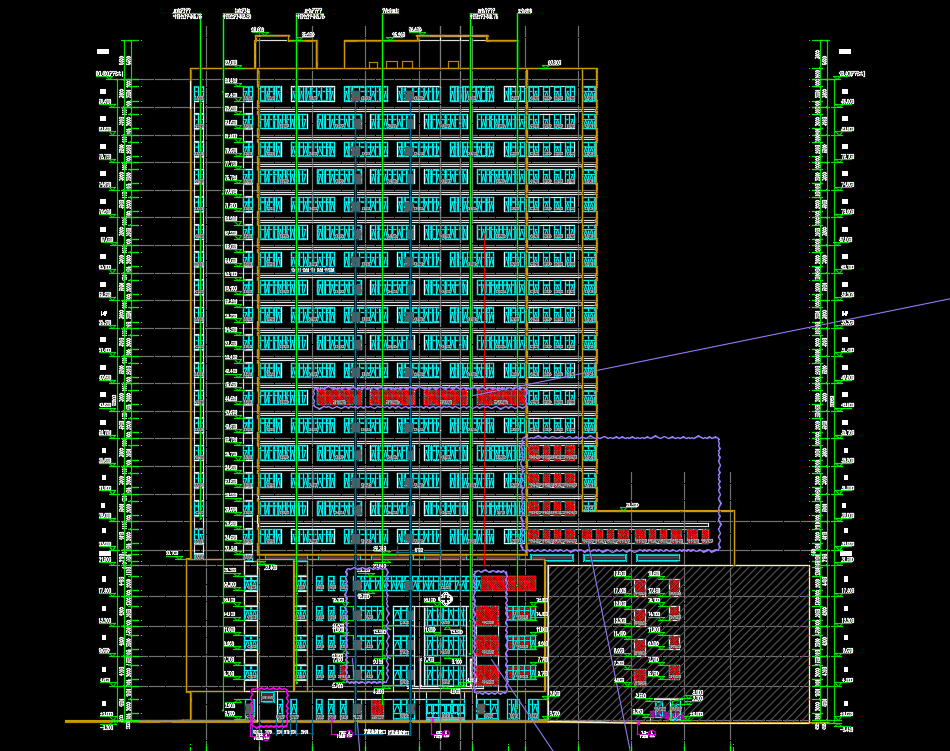

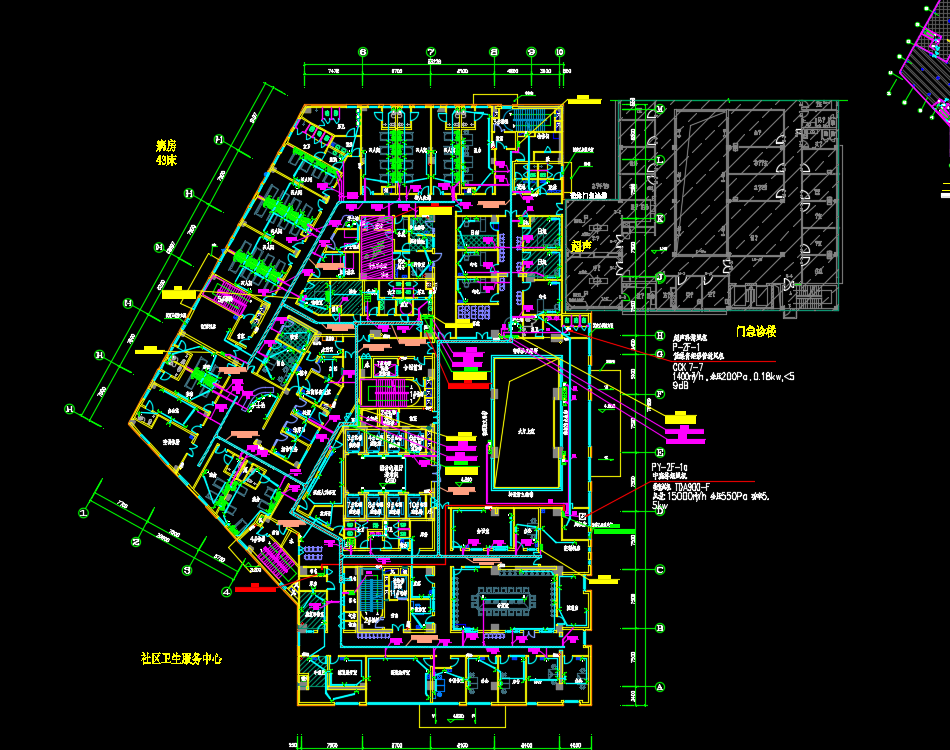

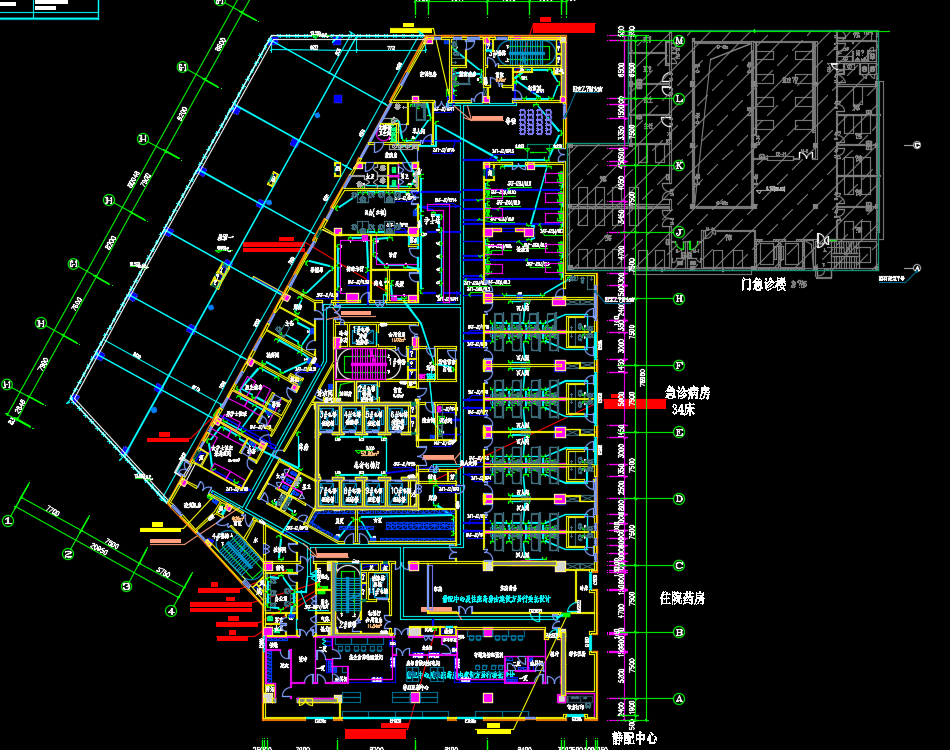

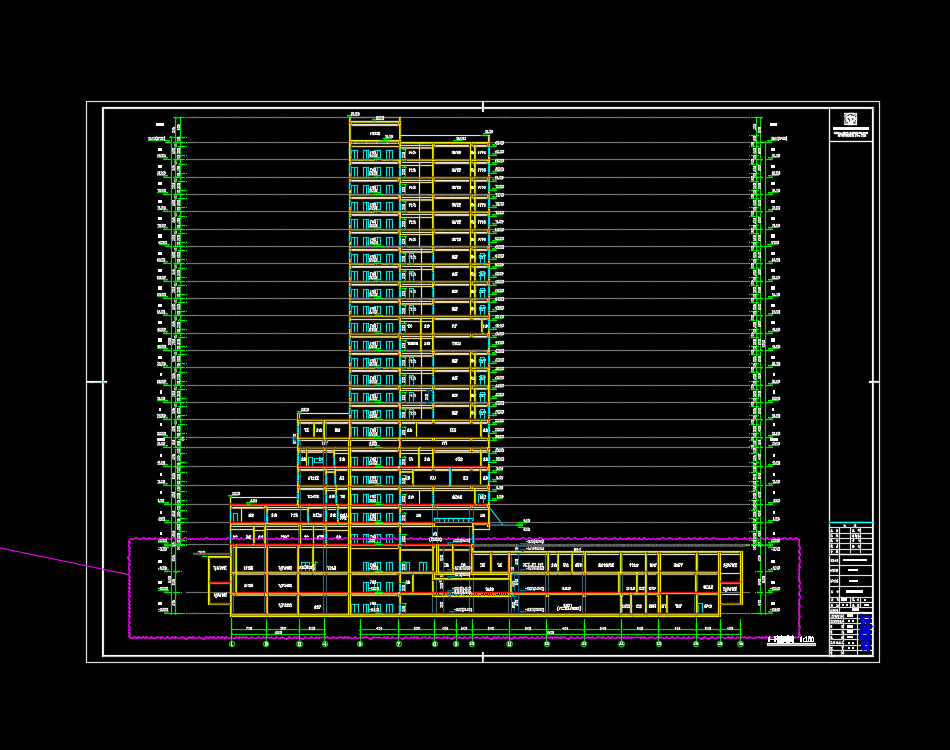

二十二层钢筋混凝土框架-剪力墙结构医院医疗综合楼电气施工图纸，包括：立面图、剖面图、大样图、高低压系统图、配电箱系统图、电气施工图、弱电系统图、消防报警广播系统图等
