XX医院2号楼(门诊楼)装修设计;工程规模:XX医院2号楼(门诊楼)总建筑面积12724平方米，其中地下1380平方米,地上11344平方米，基底面积1250平方米;建筑层数、高度:地下一层地上八层，建筑高度31m(室外泥皮到大屋面); 本楼室内设计面积:约8900平方米
设计范围
(1)照明动力配电
(2)屋面新增设备的防雷与接地
(3)根据建设单位要求，手术部网络机房、医用标识照明等专项I程由专业公司另行专项设计，本次设计仅预留电源。专项工程用电容量超过时，应及时通知设计人员切商解决。
(4)根据建设单位要求，杠程涉及的变配电房修改由业主另行魏设计,不在本次设计范围内。
(5)特殊医疗设备的配电频订货核对后相关设备的供电电缆和配电箱向订货施工。
(6)本楼-层阴影部分的医疗设备等供电不在本次设计范围内，采用原有的独立供电回路供电。
负荷等级及电源
(1)一级负荷:急诊抢救室、血液病房的净化室、产房烧伤病房、重症监护室、早产儿室、血液透析室、手楦、术前准备室、术后复苏室、麻醉宝恤管造检查室等场所中的除一级负荷特别重要负荷的其他用电:下列场所的诊疗设备及照明用电:急诊诊室、急诊观察室趿处置室、婴儿室、内镜检查室、影像科、放射治疗室、核医学室等;高压氧仓、血库、培养箱、恒温箱;病理科的取材室、制片室镜检室的用电设备计算机网络系统用电;门诊部、医部及住
院部30%的走道照明;配电室照明用电;其他必须持缕供电的精密医疗装备用电等。值班照明警卫照明、障碍照明用电,主要业务和计算机系统用电安防系统电，子信息设备机房用电,客梯用电，排污泵、生活泵用电，及消防控制室、消防水泵、消防电梯防烟排烟设施、炖自动报警、电气炖报警系統、自动灭系统、应急照明疏散指示标志和电动的防火门、窗、卷帘、阀门等消防设备用电;医用气体供应統中的真空泵压缩机、 制氧机等设备及其控制与报
警統
(2)二级负荷:电子显微镜、影像科诊断用电设备;肢体伤残康复病房照明用电;中心供应室空气净化机组;贵药品冷库、太平柜。

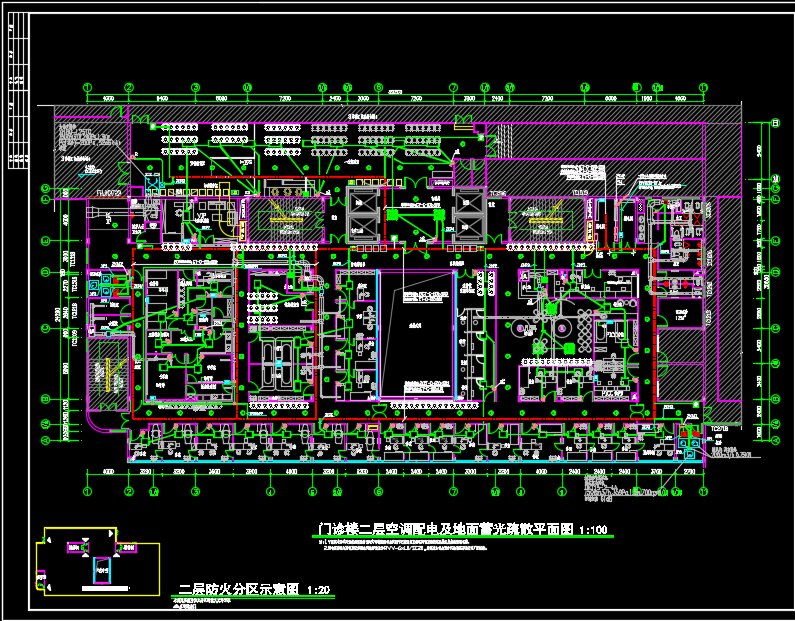

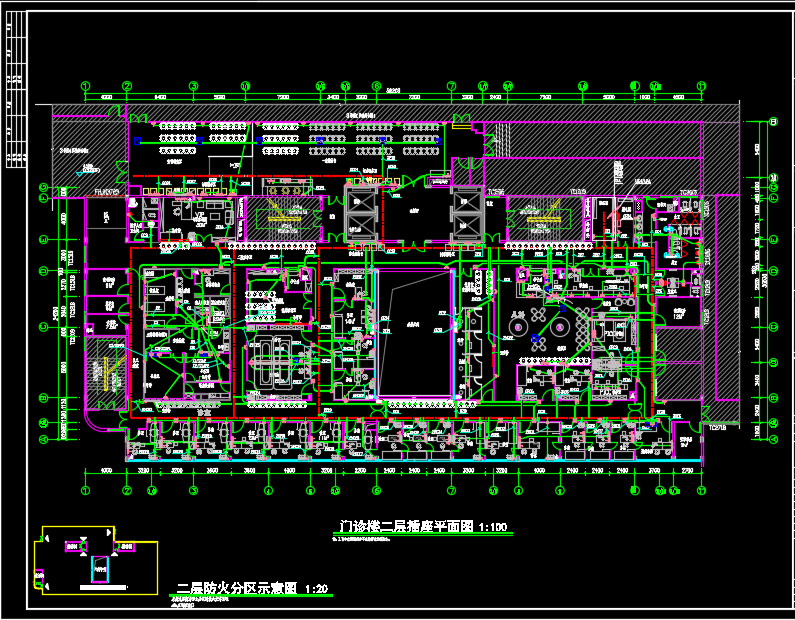

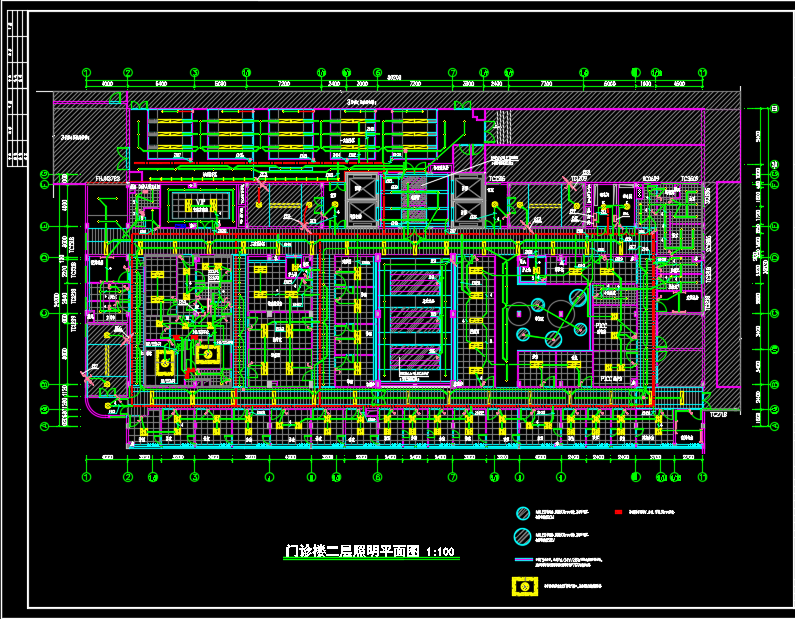

八层医院门诊楼电气施工图纸，包括：空调配电及地面蓄光疏散平面图、插座平面图、照明平面图、强电平面图、强电系统图、电气平面图、弱电平面图、弱电系统图等
