本工程为XX建设项目的交易展示及行政办公中心，地下一层设备用房，地上四层展厅及办公，为多层公共建筑。建筑高度：21.3m；建筑层数：-1+4F；建筑面积：6105.39m2，其中，地上建筑面积： 5703.66m2，地下建筑面积：401.73m2；结构类型：框架结构；耐火等级：一级。
设计范围
1、本工程电源设计分界点为变配电室低压开关柜出线侧，出线侧之前由当地电业部门负责设计和施工，出线侧之后由我院负责设计。
2、本工程设计包括红线内以下系统：
1）动力配电系统。
2）照明配电系统。
3）火灾自动报警系统。
4）消防设备电源监控系统。
5）电气火灾监控系统。
6）防雷、接地系统。
3、与其他专业设计的分工：
1）本工程室外景观照明、泛光照明由相关专业公司设计，本设计仅提供电源。
2）本工程内有二次装修设计的场所由室内装修公司设计，本设计仅提供电源。
3）本工程弱电系统由相关专业公司设计。
4）本工程有特殊设备的场所，本设计根据功能要求或专业设计提供电源，由相关专业公司负责深化设计。
5）变配电室的电磁屏蔽、降噪由相关专业公司设计。
6）柴油发电机房的减震、消音及烟气处理由相关专业公司设计。
3、各机房内的计算机不间断电源（UPS）等设备由弱电承包商提供，供电时间应满足相关规范的要求。

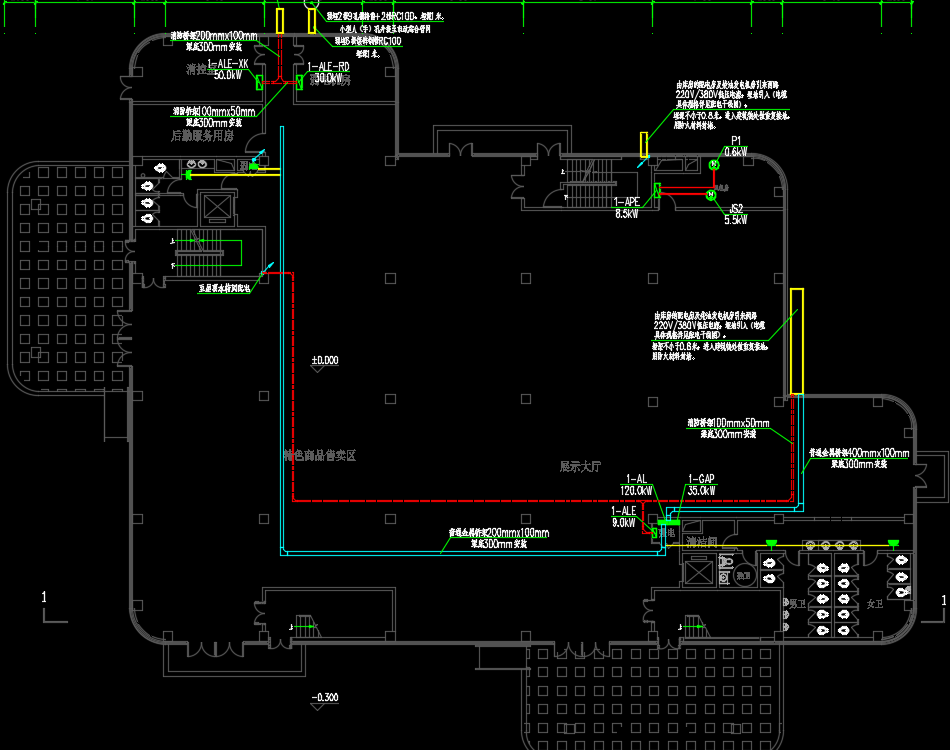

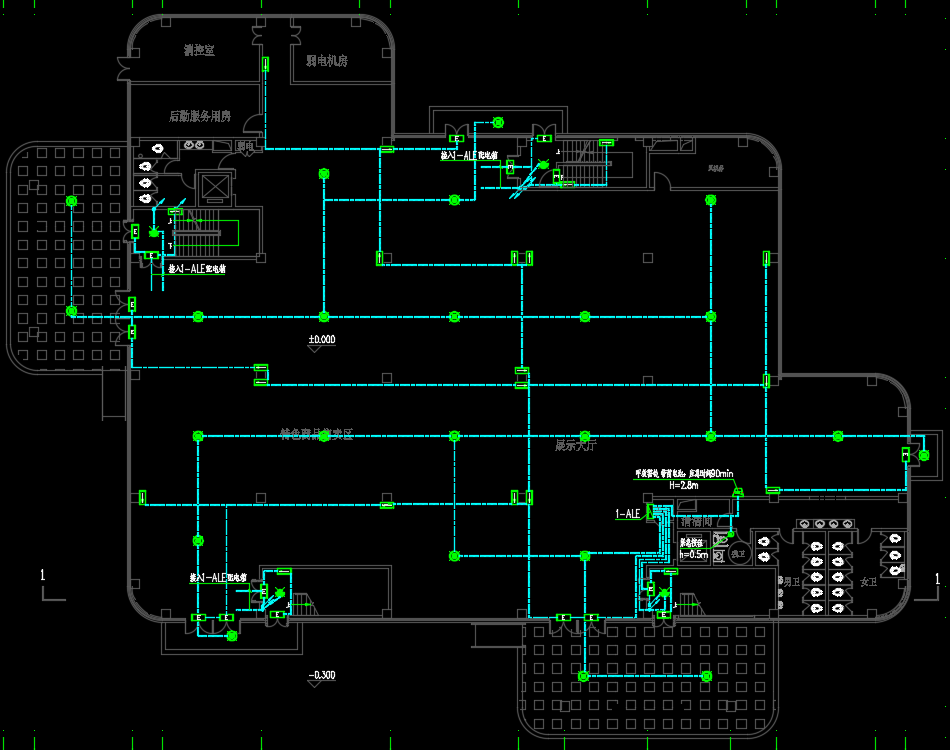

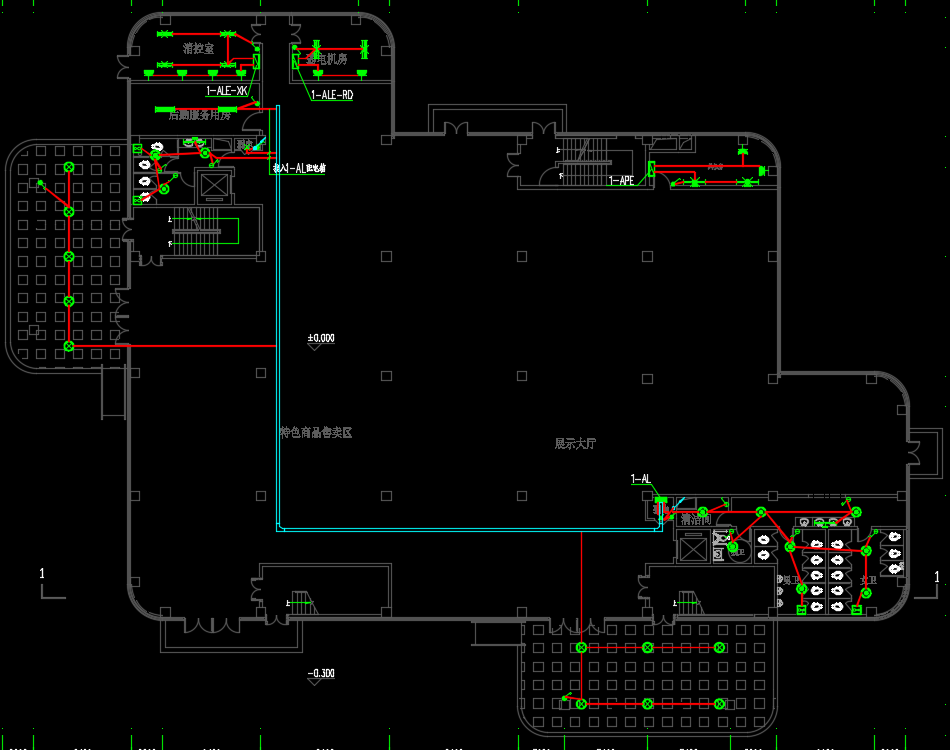

四层框架结构行政办公楼电气施工图纸，包括：电力平面图、照明平面图、弱电平面图、火灾报警平面图、空调配电平面图、配电系统图、防雷平面图、接地平面图
