五层综合楼弱电智能化专项图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-13
  • 资料类型:RAR
  • 资料大小:4.83 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层综合楼弱电智能化专项图纸
本工程为XX旅游服务中心,建筑层数为地上5层,地下1层, 建筑高度为36米,总建筑面积为29175平方米。本工程为一类高层建筑。一层设弱电控制机房、弱电信息机房,地下层设弱电进户间、移动通讯机房,楼内设竖向弱电井及层电信间。本工程按一级保护对象设置火灾报警系统,系统形式为集中报警方式,按一级安防设置集成安防管理系统,安保系统按民用建筑最高等级(先进型)设置。
施工图设计范围及内容:
本项目中的弱电系统涉及的内容及系统较多,对新技术的应用要求起点高,就总体考虑,涉及与土建紧密相关的常规弱电系统、对技术性要求的信息化、网络化、数字化应用弱电系统。为全面的、顺利的在本工程内实施所涉及的弱电系统,在具体设计上采用同济设计院先完成基础(常规)弱电系统设计,其它应用(专业)(专业)弱电系统由专业弱电工程公司按初步设计及业主的要求深化设计。
本工程内的弱电节能采用楼宇设备监控技术,能耗计量由相应工种设置。
目前阶段设计的弱电系统由以下内容:
1.火灾自动报警系统
2.公共广播系统
3.综合布线系统
4.安保系统 (视频监视、门禁控制、入侵报警及巡更)
5.有线电视信号接收系统
6.楼宇设备自控系统
7.网络通信系统
8.停车库管理系统
五层综合楼弱电智能化专项图纸,包括:火灾自动报警平面图、综合布线平面图、安防平面图、自控平面图、公共广播系统图、综合布线系统图、有线电视接收系统图、视频监控系统图、出入口监控系统图等

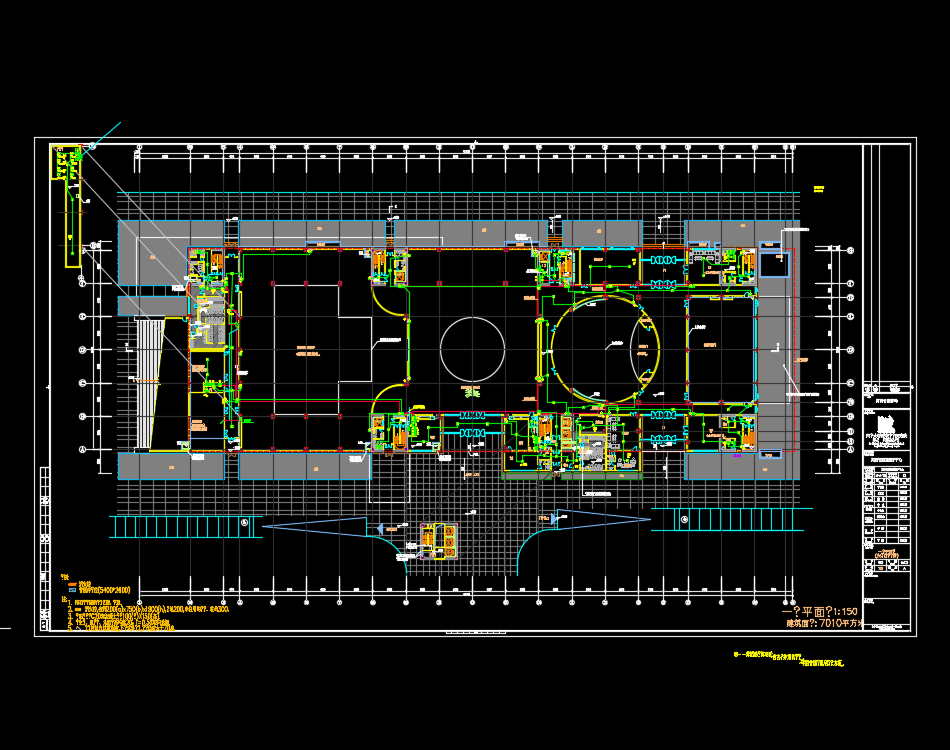

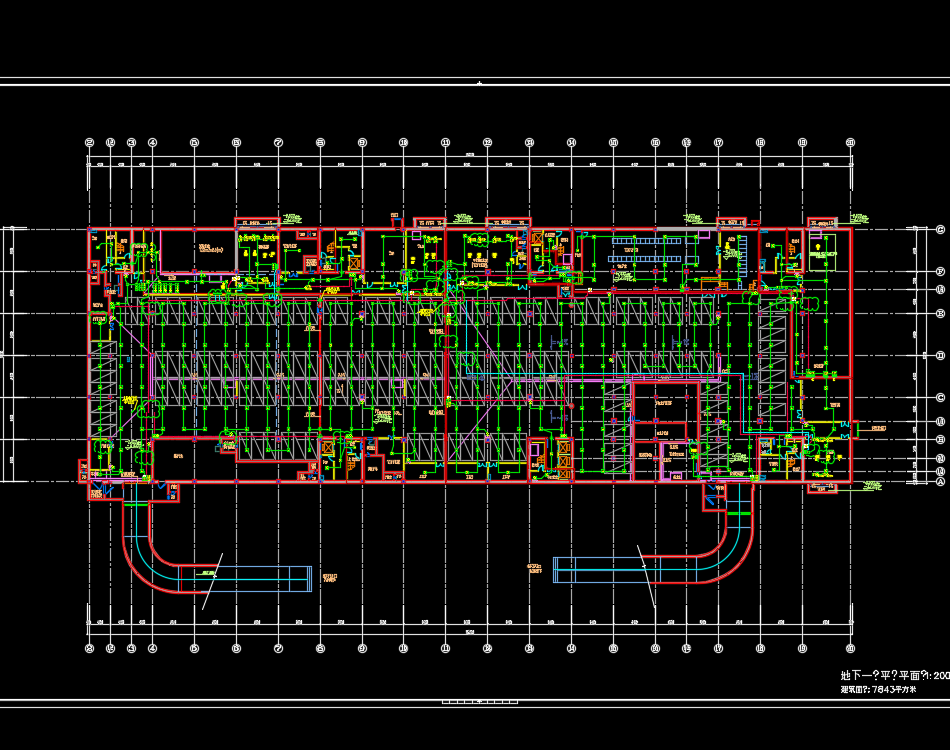

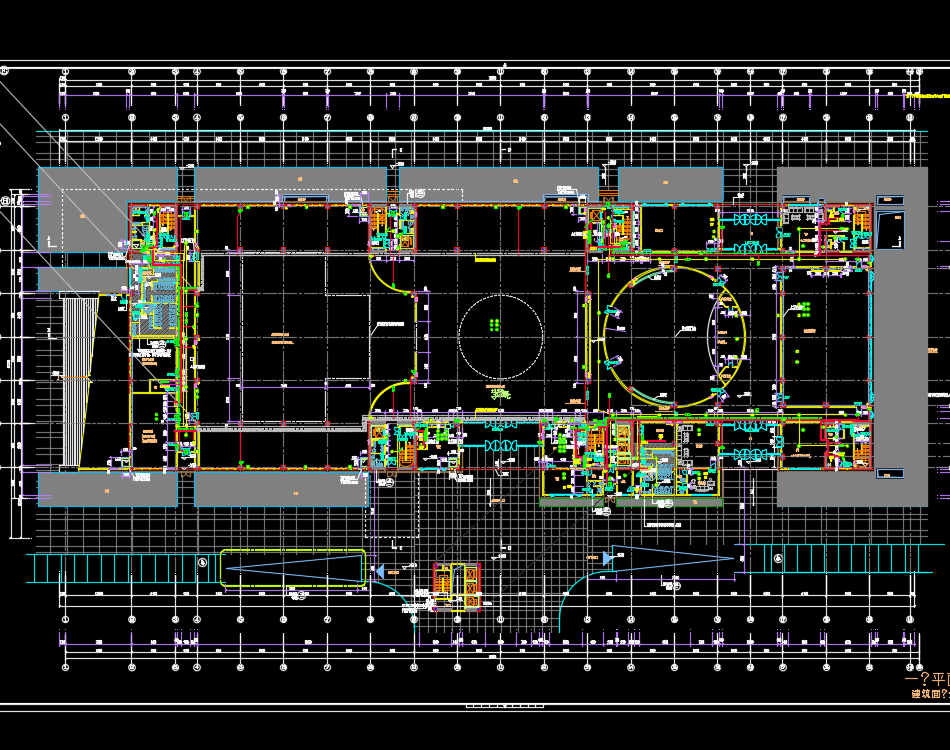

资料截图
