本工程地上12层，地下一层。建筑高度49.925米,建筑面积21902.78平方米，为一类高层民用建筑，耐火等级为二级。
设计范围
1．本工程设计包括红线内的以下电气系统:
1）0.4kV配电系统；
2）电力配电系统；
3）照明系统；
4）建筑物防雷、接地系统及安全措施；
2．与其它专业设计的分工：
1）室外照明系统，由专业厂家设计，本设计仅预留电源；
2）手术室等有特殊设备的房间由专业厂家设计
电力配电系统：
1.低压配电系统采用220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。
2.一级负荷：采用双电源供电并在末端互投。
3.二级负荷：采用双电源供电，在楼层配电室互投。
4.三级负荷：采用单电源供电。
5．本工程小于22kW的电动机采用全压启动方式;22kW及以上电动机采用软启动方式。
6．污水泵采用液位传感器就地控制，控制箱由设备配套。
7．消防专用设备：消火栓泵、喷淋泵、消防稳压泵、排烟风机、正压送风机等不进入BA系统。消防专用设备（无备用设备）的过载保护只报警，不跳闸。
8．排风兼排烟风机，进风兼补风风机：火灾时，过载保护只报警，不跳闸。

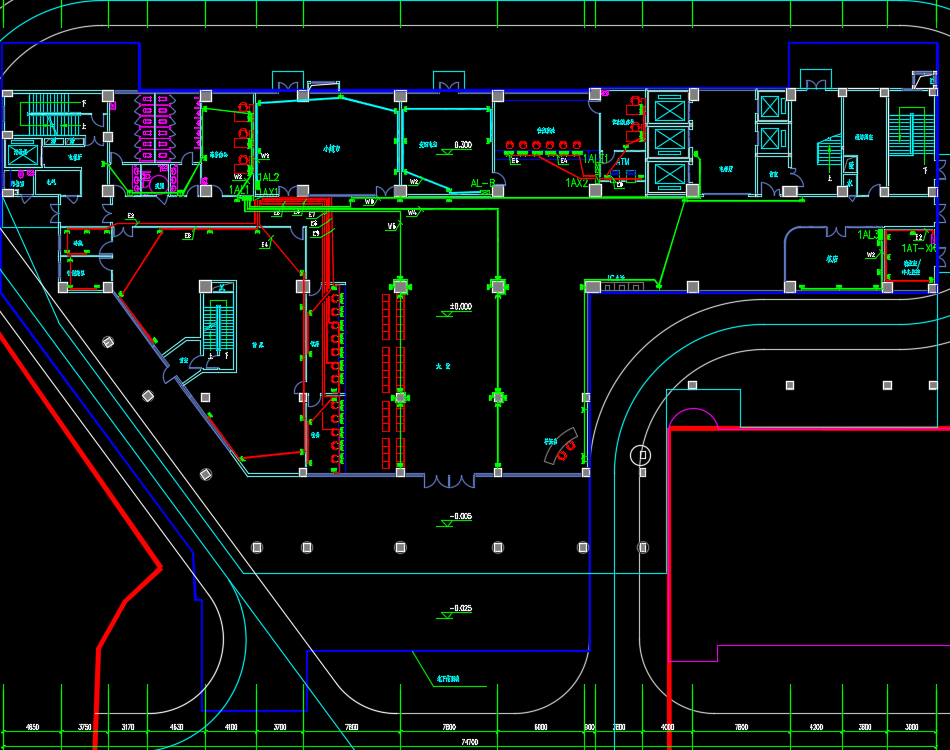

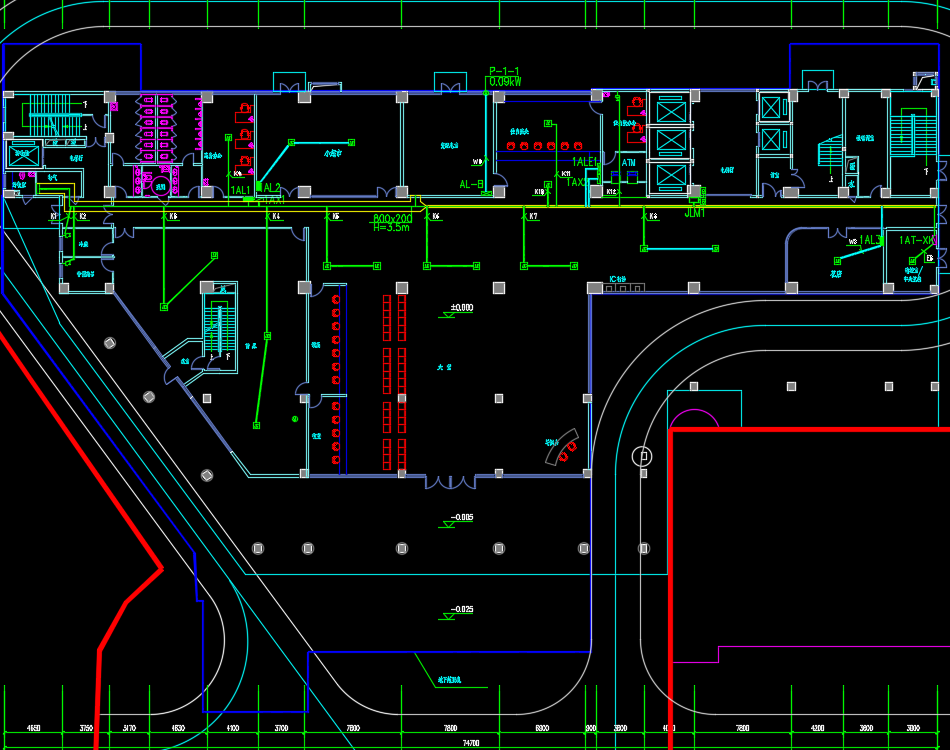

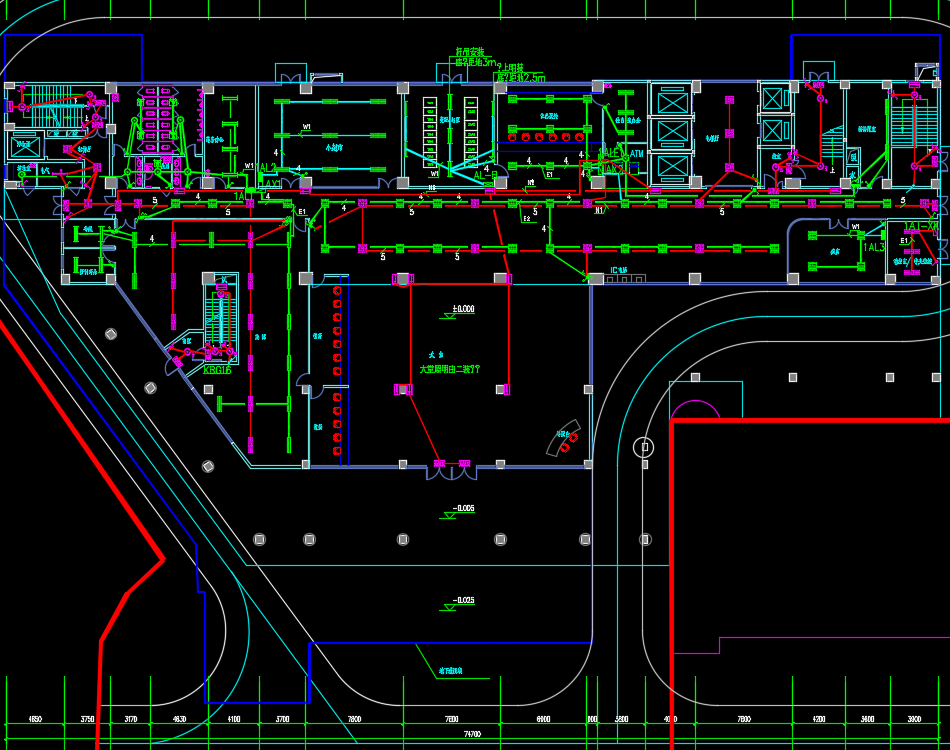

十二层医院病房大楼电气施工图纸，包括：竖向配电系统图、配电系统图、照明平面图、插座平面图、配电平面图、弱电平面图、火灾自动报警平面图、屋顶防雷平面图、基础接地平面图等
