本工程为XX棚户区改造项目-D地块购物中心。本楼地下一层层高6.0米、分为停车库及超市建筑，停车数量为1100辆；地上一~七层为商业建筑，其中包括：影院、游泳池、健身、零售等商业性质建筑，建筑高度40.7米,总建筑面积为：203582.1平方米,为一类高层建筑,耐火耐火等级为一级，环境特征为一般。结构形式为框砼结构，现浇混凝土楼板。
设计范围
1．本工程设计包括购物中心地上部分及地下室核心筒部分的0.4kV低压配电系统、照明系统、电力设备的控制、建筑物防雷、电气节能和环保，消防电源监控系统，电气火灾监控系统等。地下室核心筒以外部分的0.4kV低压配电系统、照明系统、电力设备的控制及基础接地
2．与其他专业设计的分工
2.1 电源设计分界点：本设计以20kV变电所的低压配电出线为分界点；
2.2 有特殊设备的场所（如:地下室超市、一~七层商业），本设计仅预留配电箱并注明用电量。
2.3 有特殊装修要求的场所，由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱，预留并在平面上注明装修照明容量，并设计应急照明。
2.4 室外建筑夜景照明设计业主另行委托，本设计按照夜景照明设计要求预留电源；
2.5 室外景观环境照明设计业主另行委托，本设计按照室外景观环境照明设计要求预留电源。
低压供配电系统
1。负荷等级：火灾自动报警及联动系统装置、消防应急照明、各种消防设施（防排烟设施、消防集水井潜污泵、电动防火卷帘及阀门等）、安保通信设备、电子信息设备机房、主要通道等的照明、电梯、排污泵、生活水泵、航空障碍灯等按一级负荷供电；扶梯、客梯及客货两用电梯、放映设备、超市经营用冷冻冷藏设备等为二级负荷，其余负荷按三级负荷供电。
2。负荷计算
本楼用电负荷安装总功率20427KW,其中一级负荷2454KW,三级负荷13328KW,一级负荷中消防负荷189KW,一级负荷要求双回路供电.

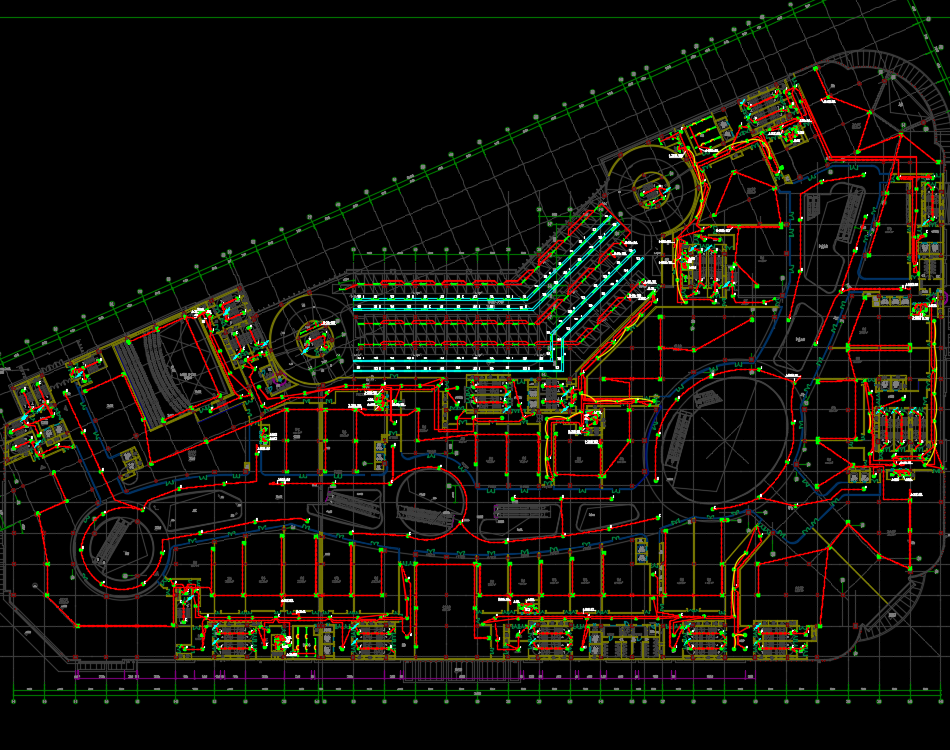

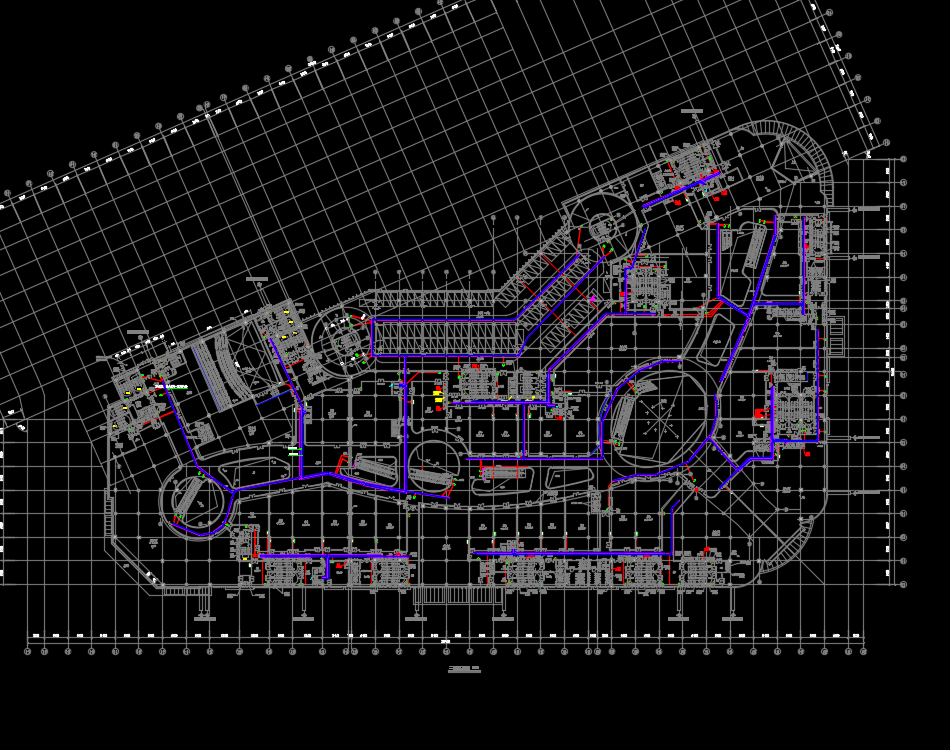

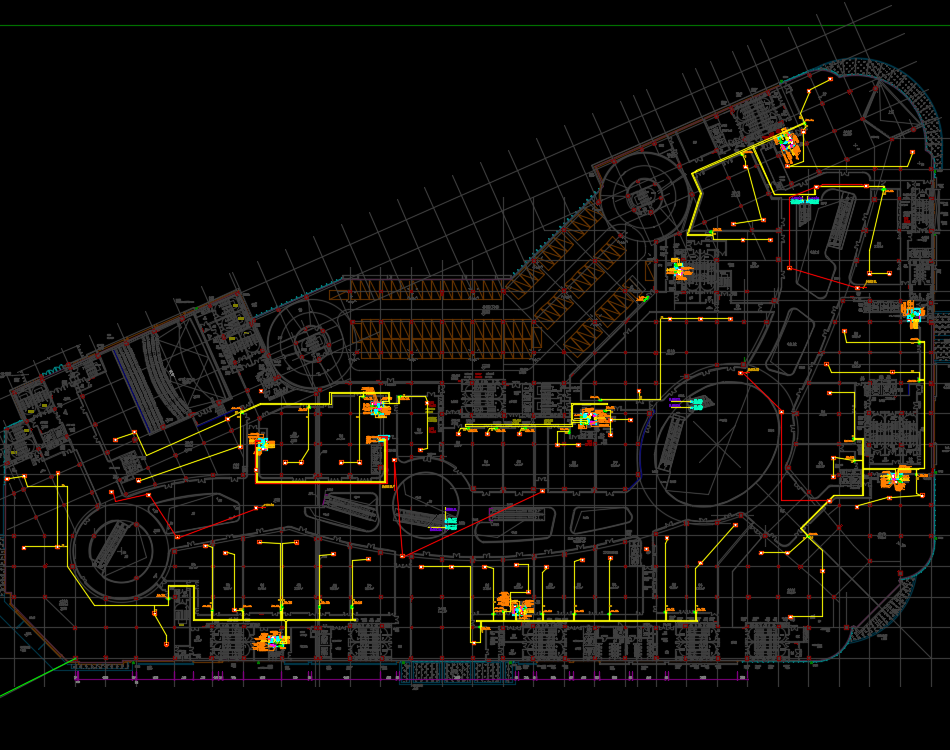

七层框砼结构综合商业购物中心电气施工图纸，包括：动力平面图、应急照明平面图、疏散指示平面图、配电箱系统图、火灾报警平面图、弱电平面图、火灾报警系统图等
