地下车库电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-24
  • 资料类型:RAR
  • 资料大小:9.68 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
地下车库电气施工图纸
本工程XX汽车库电气设计,建筑面积约为20942m2,为I类机械汽车库。
设计范围
1.本工程设计包括红线内的以下电气系统:
1)220/380V配电系统
2)接地系统及安全措施
3)火灾报警及消防联动系统
4)漏电报警系统
5)能耗监测系统
2. 本工程电源分界点为地下一层电源进线计量箱内的进线开关.电源进建筑物的位置及过墙套管由本设计提供.
220/380V配电系统
1.本工程平时属于I类地下汽车库,所有消防用电负荷定义为一级,双电末端配电箱源切换,切换时间满足消防要求。余非消防负荷均按三级负荷考虑。
2.供电电源:本工程从车库上部变电所引来220/380V电源,两路消防总进线,一路非消防总进线,在防火分区一配电小间内放射至配电至下级各防火分区的区域配电箱。另应预留两根备用回路用于机械车位的电源(业主二次委托深化设计)。
3.供电方式:本工程供电放射式。
4.照明配电:照明、插座均由不同的支路供电;所有插座回路、室外照明回路均设(A型)漏电断路器保护.系统图中除注明外,末端漏电断器漏电电流均为30mA,且小于0.1S瞬动. 所有带漏电保护的回路均需要进行漏电校验后方可交付使用。
地下车库电气施工图纸,包括:供电系统图、配电系统图、火灾报警及消防联动系统图、动力配电及人防平时供电平面图、电气照明平面图、报警平面图、接地平面图等

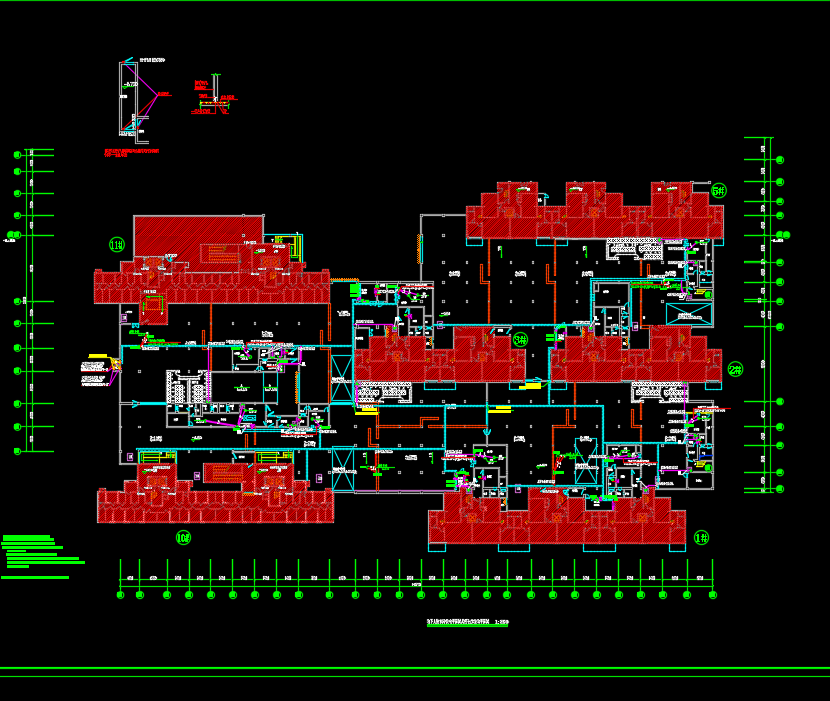

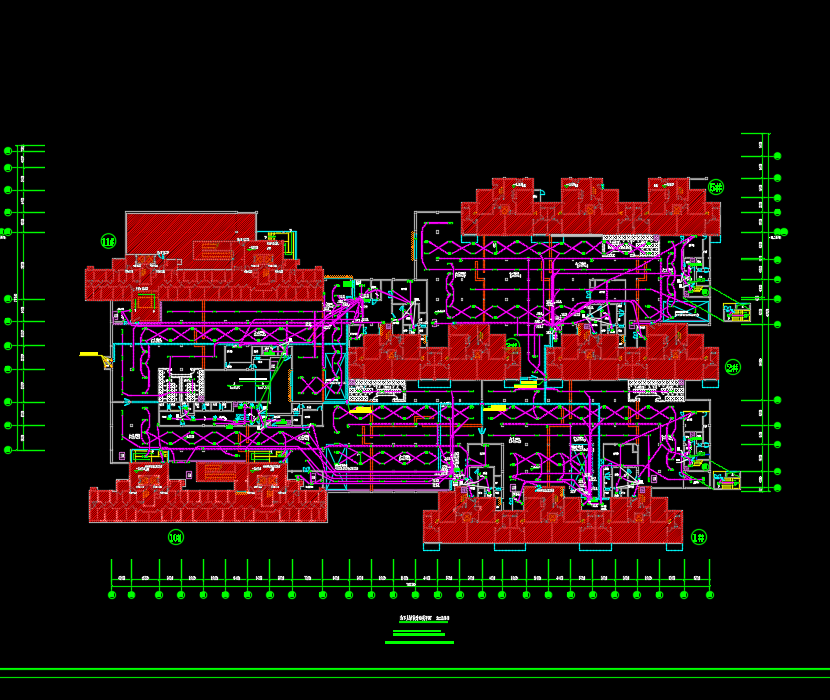

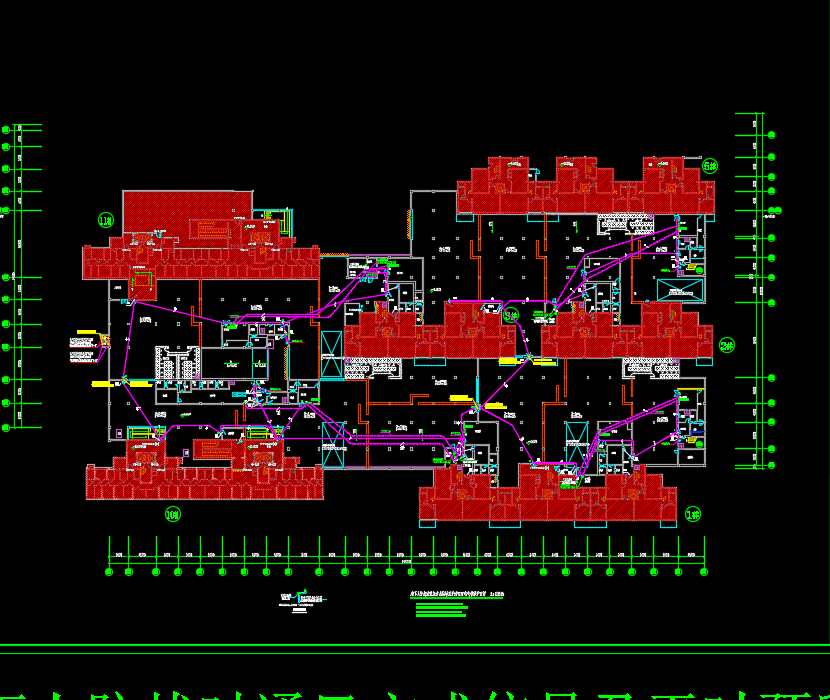

资料截图
  • 地下车库电气施工图纸
  • 地下车库电气施工图纸
  • 地下车库电气施工图纸
