设计范围:
本次设计内容为XX森林二期示范区景观工程的环境照明及水景电气设计.
照明及动力配电
1. 本工程环境照明力配电箱落地安装,电源电缆由附近的箱变引来或由建设方负责引入，箱下设250mm高的混凝土基础. 配电箱具体位置亦可根据现场情况调整。
2. 灯具接地保护采用TN-S系统,所有室外配电箱电源电缆的PE线须重复接地,配电箱重复接地的接地电阻不大于10欧,否则须新增配电箱接地极或采取其他接地措施.环境照明灯具、水泵等各类正常不带电金属外壳须和PE线可靠连接.
3. 配电线路采用VV型电缆穿PVC电线套管埋地敷设,电缆埋深不小于0.5米.穿过主通道处另外用镀锌钢管保护,水下灯具线路采用YC软橡套电缆.
4. 庭院灯安装间距15m左右，草坪灯安装依小径布置，间距5-15m，距铺装及道路边界0.3m，具体见图示，庭院灯及草坪灯基础需预埋螺栓尺寸,应参考灯具厂家提供安装图.
5. 环境照明系统控制方式有二种：时间控制、手动控制；时间控制采用可编程定时开关设计，可做适当编程调整工作时间。工作时间暂设二种：一是半夜灯18:30 - 23:00；二是全夜灯18:30 - 5:00；水泵控制均采用人工手控.
6. 本工程灯具功率因数为0.85以上,不足的灯具采用电容进行分散补偿; 灯具根据投照景物和说明书旋转其照射角度和调整安装高度.

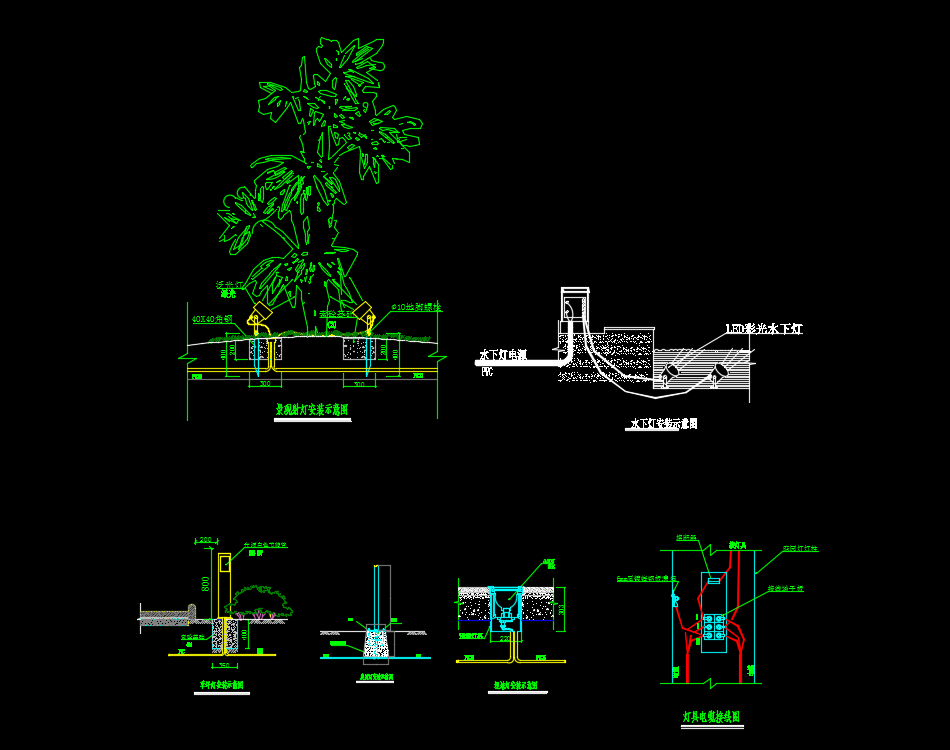

住宅小区环境照明及水景电气施工图纸，包括：景观照明总平面图、景观照明系统图、电气安装示意大样图
