住宅小区地下室电气施工图纸
设计内容
本设计包括火灾自动报警系统(含消防专用电话系统)、消防联动控制系统,以及可燃气体探测报警系统、有线电视系统、电话布线系统、网络布线系统、访客对讲系统、家居布线系统、视频安防监控系统、停车场管理系统等。
消防专用电话系统
1. 消防专用电话为独立的系统,采用一套共电式电话总机(容量详见系统或主要设备材料表)。
2. 在水泵房、变电所、发电机房、消防电梯机房、排烟机房、正压风机房、空调机房、消防电梯轿厢的避难空间等处设置固定对讲电话分机。火警时消防控制中心(中心)可同任何一部电话通话。(在手动报警按钮或消防电梯前室处设置电话插孔,供火灾或调试时与消防控制中心联系。)
3. 各普通客梯轿厢内利用电梯的三(五)方对讲系统在需要时兼做消防通话。
4. 在消防控制中心设一部外线119专线电话分机。
系统供电与接地
1. 系统供电形式为分区集中供电。具体所需容量由承包单位结合选用产品进行深化设计确定。各电源装置的服务范围详见系统图纸。
2. 系统DC24V配电线路应加设熔断器保护。熔断器额定电流值应是线路正常工作所需最大电流的1.5~2倍;线路的载流量应大于熔断器额定电流值。具体由专业公司结合选用产品进行配置。
3. 本系统与建筑物内各电气接地系统(工作接地、保护接地、防雷接地等)共用接地网,接地电阻要求不大于1欧姆。
4. 采用交流供电的消防电子设备应作保护接地,保护接地线采用机房内的配电PE线。
5. 各系统的穿线钢管,金属线槽,金属接线盒等均应做好电气连接并接地。

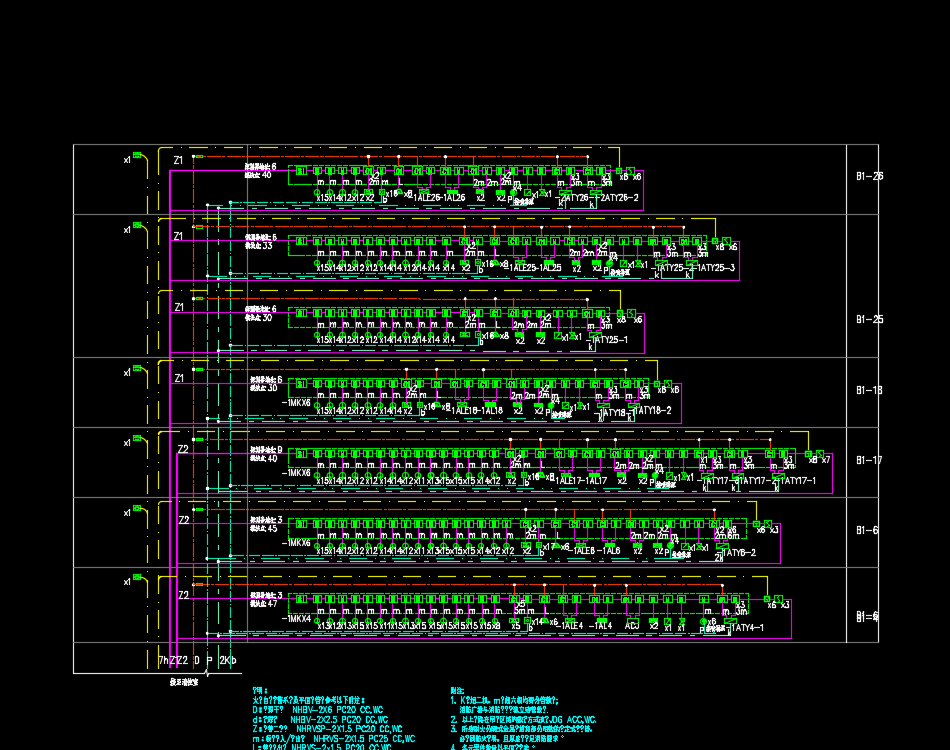

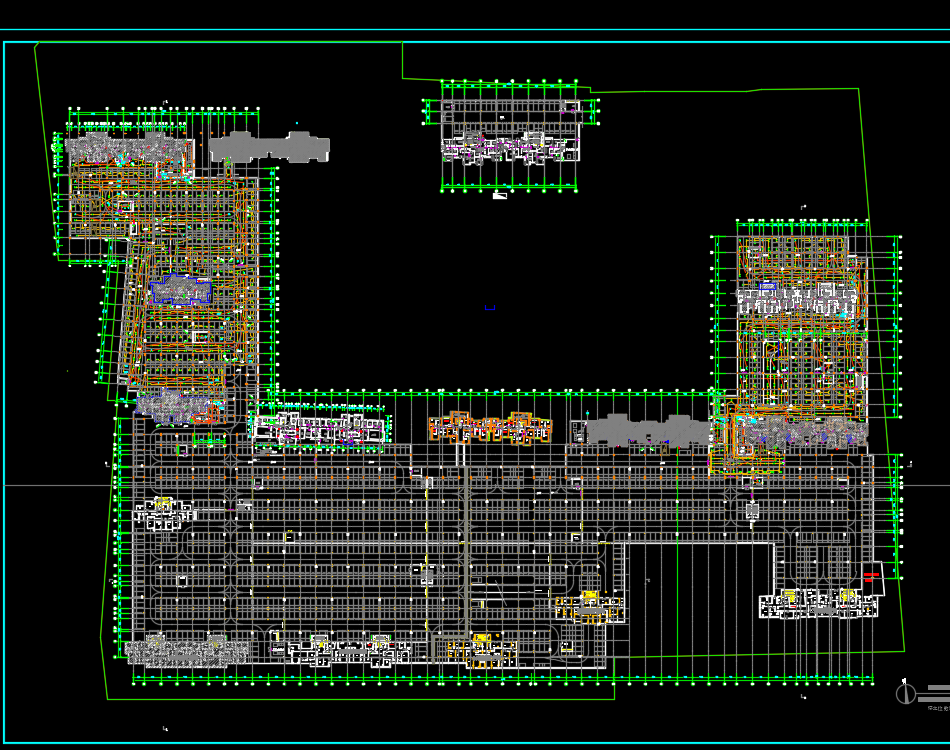

住宅小区地下室电气施工图纸,包括:配电箱系统图、动力平面图、照明平面图等
