总建筑面积约9.8万平方米，其中XX占约1.7万平方米,建筑高度23米。主体建筑由XX及购物中心组成，主体建筑地上三层，地下二层,XX位于建筑一层及三层，购物中心位于地上一层至三层，总商业面积约5.2万平方米，其余部分为停车库及配套的设备机房。汽车餐厅独立于主体之外，层高5.5m，建筑面积320.08平米。
设计范围
1、本工程设计包括红线内的以下电气系统：
（1） 10/0.4KV变配电系统；（2）动力配电系统；（3） 照明配电系统；（4）防雷及接地系统。
2、与其它专业的分工：
1)室外景观照明由专业公司设计，本设计仅预留电源。
2)有二次装修要求的场所，由室内装修公司设计照明平面，本设计将电源引至配电箱（该配电箱暂不施工，具体由二次装修负责）。二次装饰设计时照明负荷及应急照明容量不能超过本设计预留的值。照明功率密度不能大于"强条"规定值。
3)有特殊设备的场所（例如：电梯机房），本设计仅预留配电箱并注明用电量。井道内的动力、照明由电梯公司设计安装。
4)空调风机的控制由空调承包商负责设计。
5)柴油发电机房的减震、消音及烟气处理、变电所的电磁屏蔽及降噪处理由专业公司设计、施工。
6)变频设备应自带滤波功能，其谐波电流不应超过相线电流的30%，由专业公司负责。
7)卷帘门及稳压设备自带保护控制箱，本设计只提供电源。
8)本设计提供高压线路进入本工程建设红线范围内的路径。建设红线外的高压线路由城市供电部门负责设计。
9)扶梯控制箱设置在扶梯高处平台正下方。XX自动坡梯自带变频器。
柴油发电机组：
1)本工程选用2台800KW（主用功率）自启动柴油发电机组作为一级负荷中的消防负荷和其他重要负荷的备用电源，发电机的容量按平时需确保的负荷与火灾时需继续工作的负荷中较大选择。火灾时分区域切断所有与消防无关的负荷，确保消防用电可靠性。
2) 市电与发电机电源之间的转换开关加电气与机械联锁，确保不倒供。当市电停电时，从变电所双电源切换开关市电侧断路器的辅助接点取发电机启动信号至发电机，发电机配置自动启动装置立即启动发电机，30秒内恢复对重要负荷供电。当市电恢复30~60S（可调）后，由自动转换开关恢复市电供电，柴油发电机组经冷却延时后，自动停机。

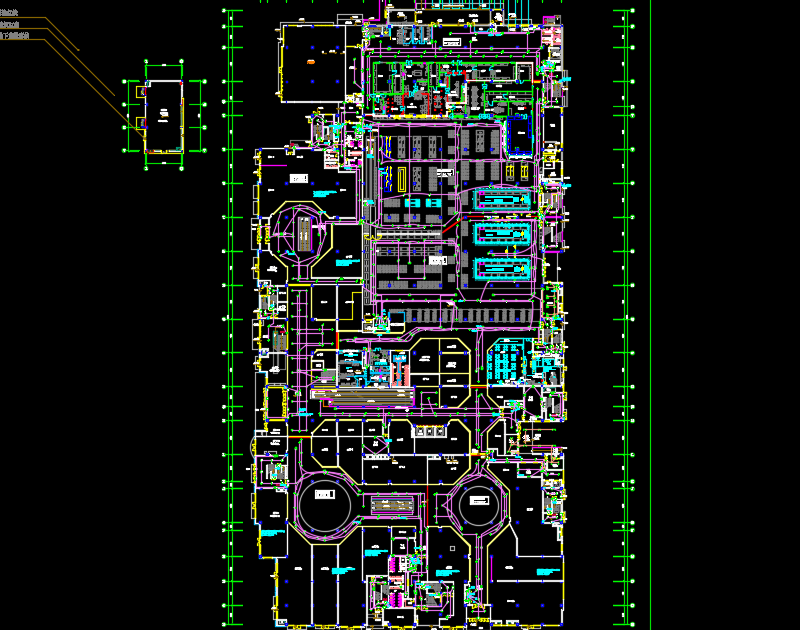

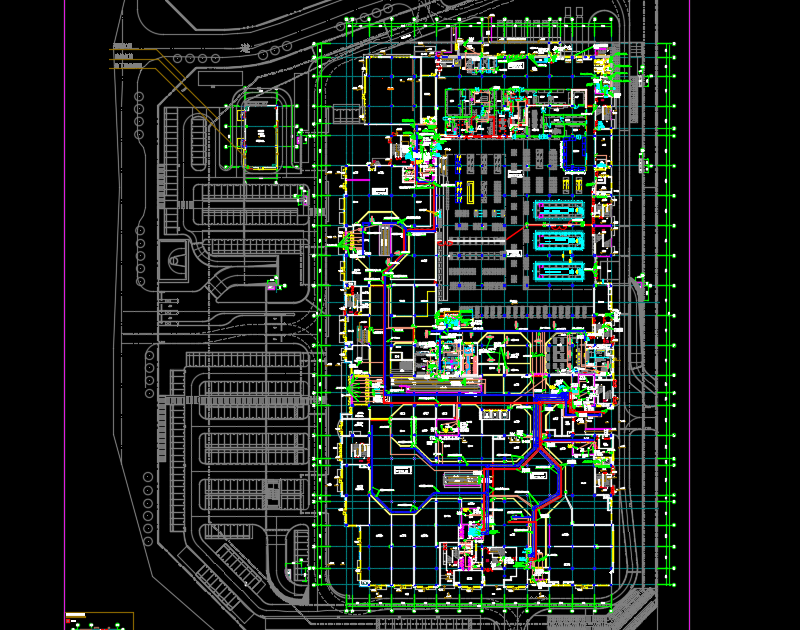

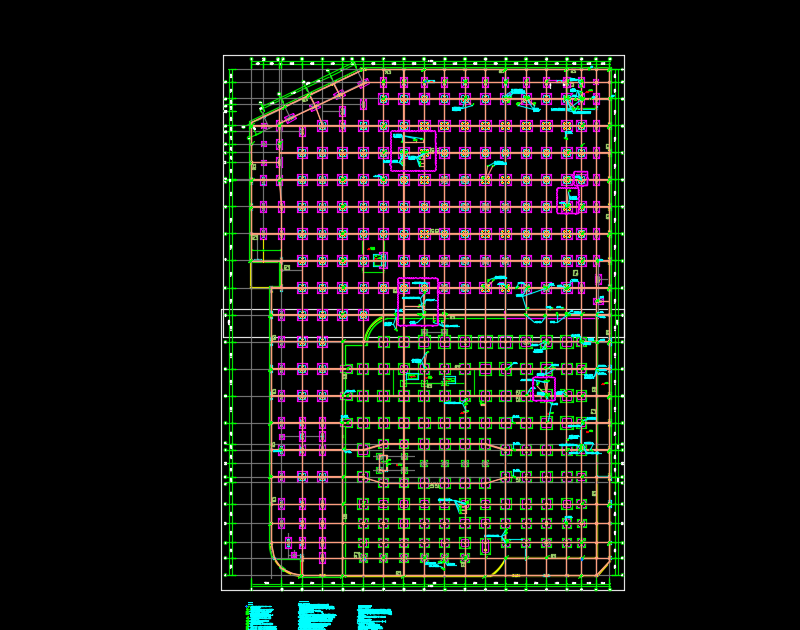

三层购物中心电气施工图纸，包括：配电箱系统图、电力总平面图、低压系统图、基础接地平面图、屋顶防雷平面图、照明平面图、火灾自动报警平面图、火灾自动报警系统图
