设计范围：
本设计为该工程景观设计配电部分
供电设计：
1、负荷等级:本工程按三级负荷供电。
2、供电电源及电压:电源为380/220V三相五线制电源接自小区配电系统，其断路器整定电流按系统图调整。设电表统一计量，由甲方负责。配电箱具体位置可根据现场调节,图中配电箱位置为暂定点，具体位置由甲方指定 ,施工前必须核实过供电地点后方可施工.
3、电气控制：配电箱采用室外防水型或放置于室内,采用非标箱,箱体尺寸大小根据箱内所设元件数量确定,安装位置及高度视现场情况确定,所配管线位置方向可根据现场实际情况作相应调整.本工程照明控制采用定时分阶段自动控制亮灯和关灯,并能手动和自动方式转换。全夜灯、半夜灯分夏令时和冬令时设置开闭时间，全夜灯（18：00~6：00），半夜灯（18：00~24:00），并根据周末及节假日的需求设置特殊灯具和水景电机的开闭时间。
配电箱与灯具选型和安装方式
1、配电箱安装参照《建筑安装工程施工图集》DQ7-4,具体位置根据现场定。
2、灯具选型参见灯具样式图，非标灯详见园建施工图,本设计所选灯型仅供参考，在同等功率下，可选用其它样式灯型，具体选用由建设方确定。所有气体放电灯具，在出厂前应装配提高功率因素的镇流器,以保证气体放电灯具的功率因素COSφ≥0.95。
3、灯具安装位置详见灯具布置平面图。灯具安装参照建施，或参照《建筑安装工程施工图集》庭院灯的安装参照DQ10-16,DQ10-17,射树灯的安装参照DQ10-19，其余灯具参照厂家有关资料。
4、庭院灯的防护等级采用IP55,插地射灯的防护等级采用IP65,埋地灯的防护等级采用IP67,水下灯的防护等级为IP68。
保护接地：
1、本工程采用TN-S系统接地，其他园景区可利用建筑的接地系统。电气保安，防雷接地的接地电阻应小于4欧姆。
2、室内照明配电箱、电缆管和金属线槽，均应与建筑接地干线可靠连接。

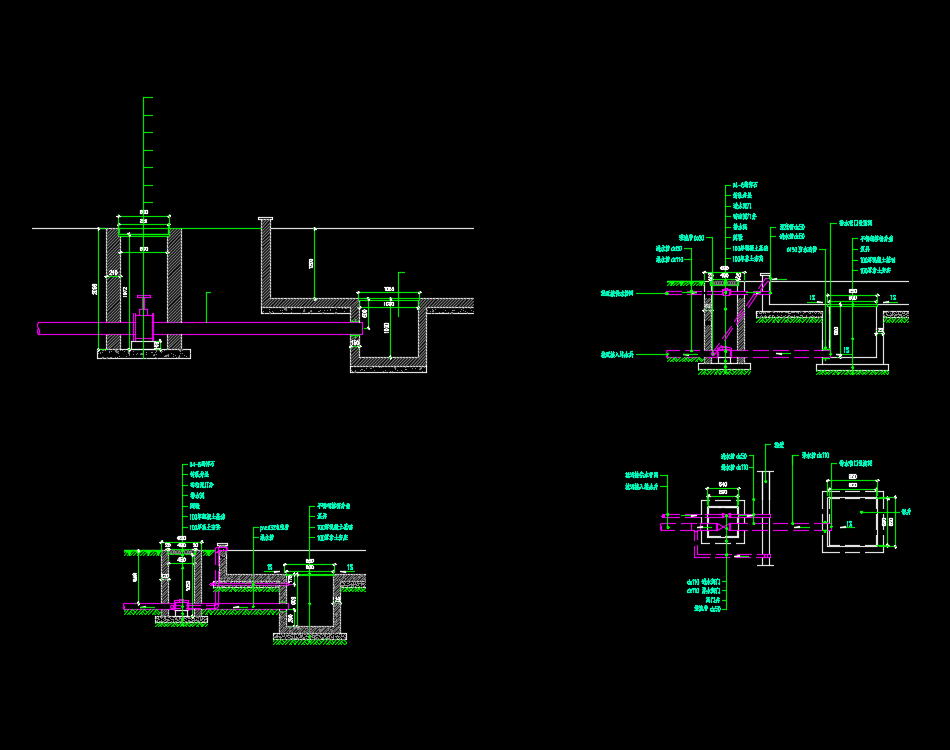

住宅小区景观水电报建图纸，包括：电气平面图、电气系统图、给排水平面图、给排水通用图、电气通用图等
