污水处理厂电气施工图纸
本工程为 XX污水处理厂工程 ,近期设计规模为5000吨/日,远期设计规模为10000吨/日。
设计范围
本设计包括:厂区内各种电气管线的设计、厂区道路照明、高、低压配电系统、照明、防雷、接地、自控系统等的设计。
供电电源
1、本工程属于二级负荷。
由当地供电部门为污水处理厂提供两路10kV电源,两路电源一用一备,每路电源容量约为 1000kVA,采用电缆进线方式敷设至配电间内的高压进线柜AH1和AH11。高压系统采用双电源供电,正常时,母联断开,两路高压电源同时供电,两台变压器同时工作。母联断路器与两路进线断路器进行电气连锁及机械连锁,故障时,只有当故障电源进线断路器断开时,母联断路器才能合闸。进线开关与母连开关设电气连锁,机械互锁.操作电源采用交流。
2、本工程设备容量为520kW,运行容量为459kW,依据负荷计算及负荷性质选用二台SCB11-400kVA/10kV,由于用电负荷为二级负荷二台变压器同时工作,变压器负荷率为:46.5%。
3、变电所设两台变压器,两台同时工作,低压母线设置联络柜.低压柜具体出线见系统图纸。正常情况每台变压器各带一半负荷,故障时,由一台变压器通过低压母联带所有负荷。10kV配电装置采用直流操作,设直流电源柜,电池容量为50Ah。高、低压设备的事故及预告信号进入微机监控系统。

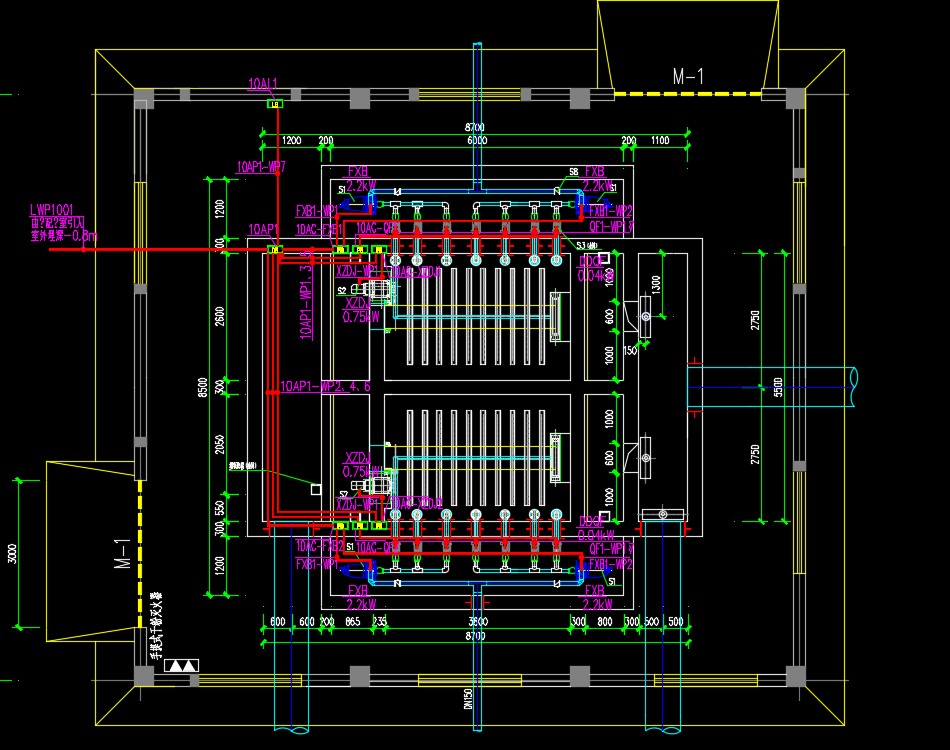

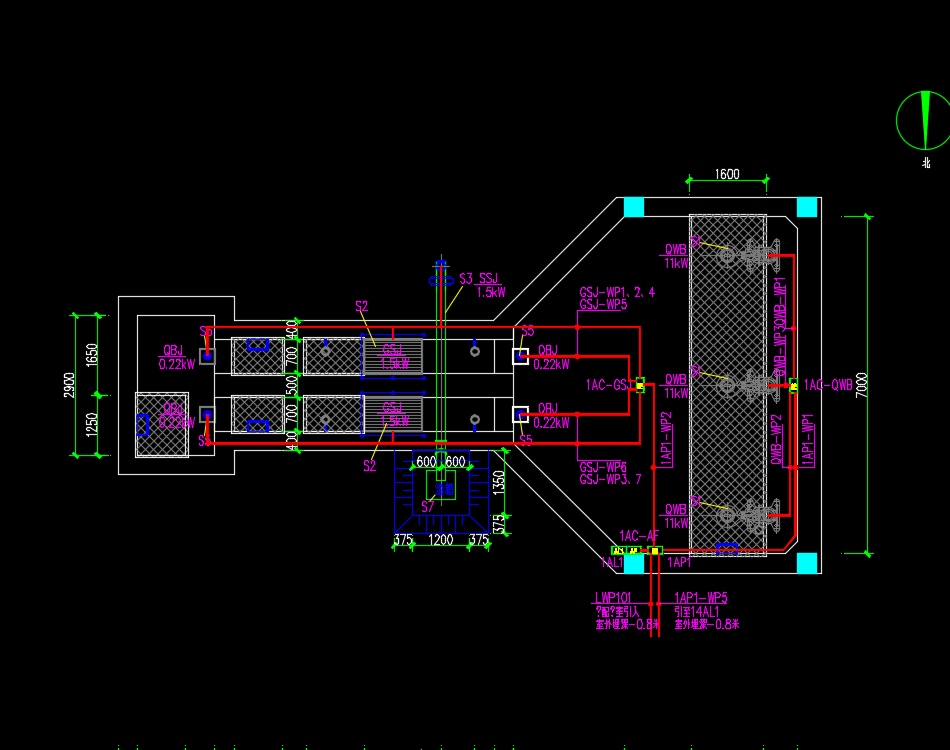

污水处理厂电气施工图纸,包括:配电平面图、照明平面图、接地平面图、等电位联结示意图等
