四层学校电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-27
  • 资料类型:RAR
  • 资料大小:99.9 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层学校电气施工图纸
本项目位于XX,是一所为XX居住区服务的义务教育阶段XX学校,总建筑面积29910平方米,地下1层,地上4层,其中地上建筑面积26200平方米,地下建筑面积3710平方米,其中地下人防面积3100平方米。建筑高度18.30m,结构形式为框架式。
设计范围
凡属于特殊装修设计要求的,本设计根据功能要求预留电源、10KV/0.4KV变配电系统、建筑物内照明及配电系统、设备配电及控制系统、火灾自动报警系统及联动控制(FAS)、防雷与接地系统、电气火灾报警系统、电能管理系统(EMS)、建筑设备自动化控制系统(BAS)、能耗监测系统
敷设方式:
低压配电柜的馈电线路在室外采用普通塑料电缆穿金属管埋地敷设,当室外敷设距离较长,改ⅹ装电缆直埋。
各主干线和分支干线均采用电缆托盘在电气管笼(层面配电间)沿墙明敷或层面吊顶内敷设。
各类支线均采用配电金属线槽或保护管在墙内暗敷及吊顶内敷设
凡配电线路经过建筑伸缩缝或沉降缝应作软连接
配电线路穿越防火分区和各层楼板预留洞待施工完毕后,用不低于楼板耐火极限的不燃材料或防火堵料进行封堵。建筑内的电缆井、管道井与房间、走道等相连通的空隙应采用防火封堵材料封堵。
消防用电设备的配电线路暗敷设时,应穿管并敷设在不燃烧体结构内且保护层厚度不应小于30mm,消防管线明敷时须刷防火漆。
防雷接地系统:
本工程防雷保护等级按不同的建筑物分类确定,通过防雷计算,专用教室综合楼,教学楼及体育馆年预计雷击次数分别为0.0893,0.0887 和0.0543,按二类防雷保护;食堂和多功能教学楼年预计雷击次数为0.0411和0.0325,按三类防雷保护,门卫及垃圾房年预计雷击次数虽然小于0.01,但考虑到安全性,仍然按照三类防雷保护。
对于二类防雷保护的单体在屋面四周采用25×4热镀锌扁钢作为接闪器,并在屋面构成不大于10m×10m,12m×8m的避雷网格;利用柱内φ16二根主钢筋作为引下线,间距≤18m。对于三类防雷保护的单体在屋面四周采用25×4热镀锌扁钢作为接闪器,并在屋面构成不大于20m×20m,24m×16m的避雷网格;利用柱内φ16二根主钢筋作为引下线,间距≤25m。
利用桩基内二根主钢筋及整个地下室桩台板内钢筋构成联合接地网络,接地电阻要求≤1Ω,各单体接地网之间均采用40x4热镀锌扁钢相互连通。

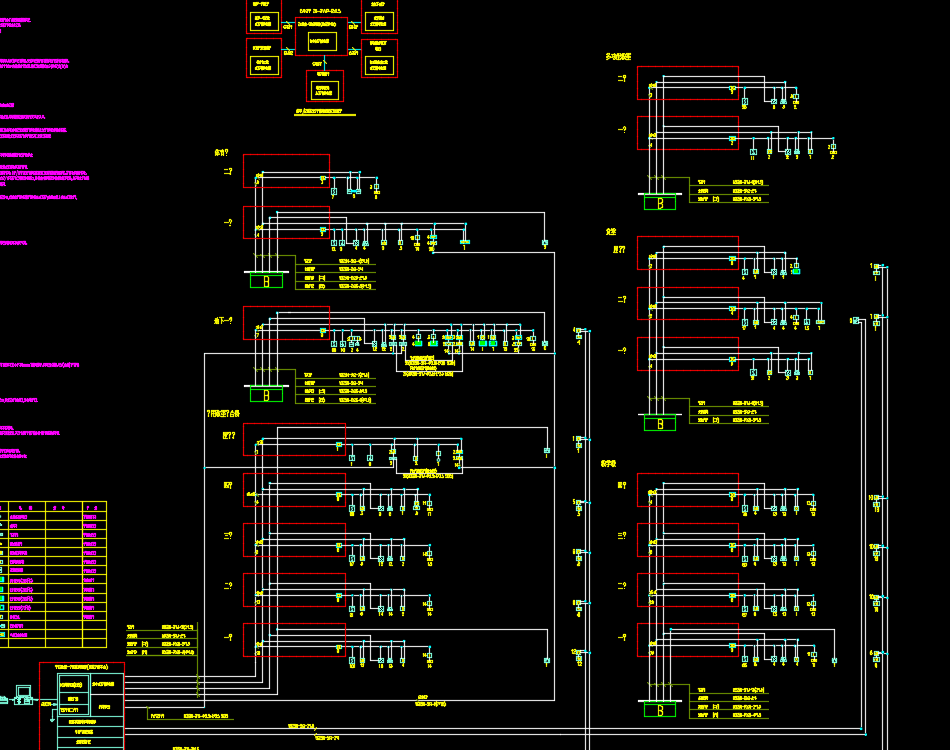

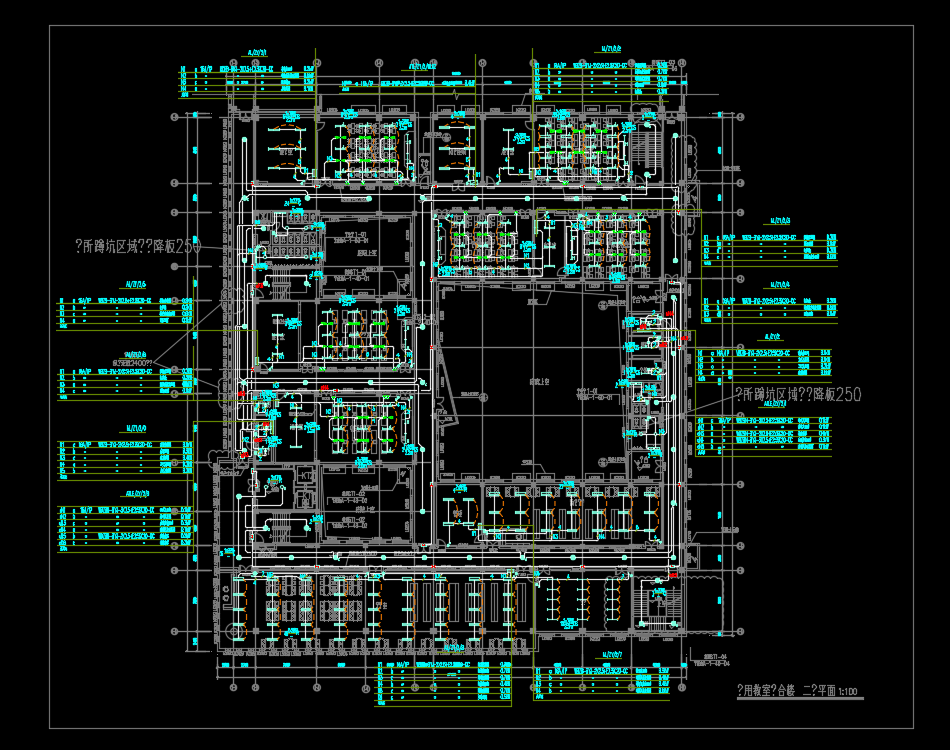

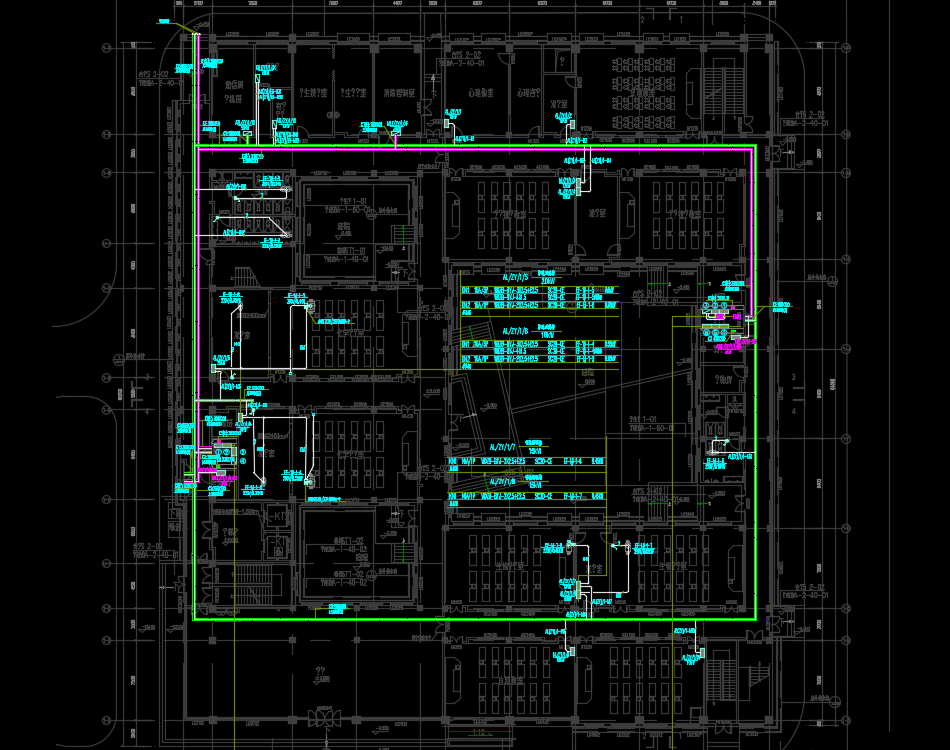

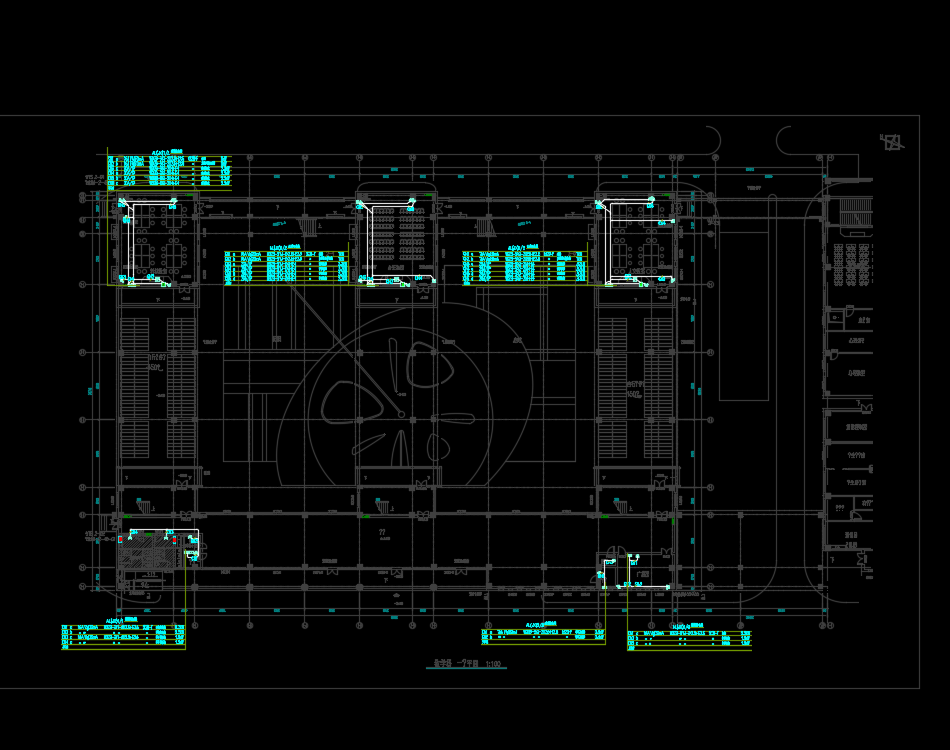

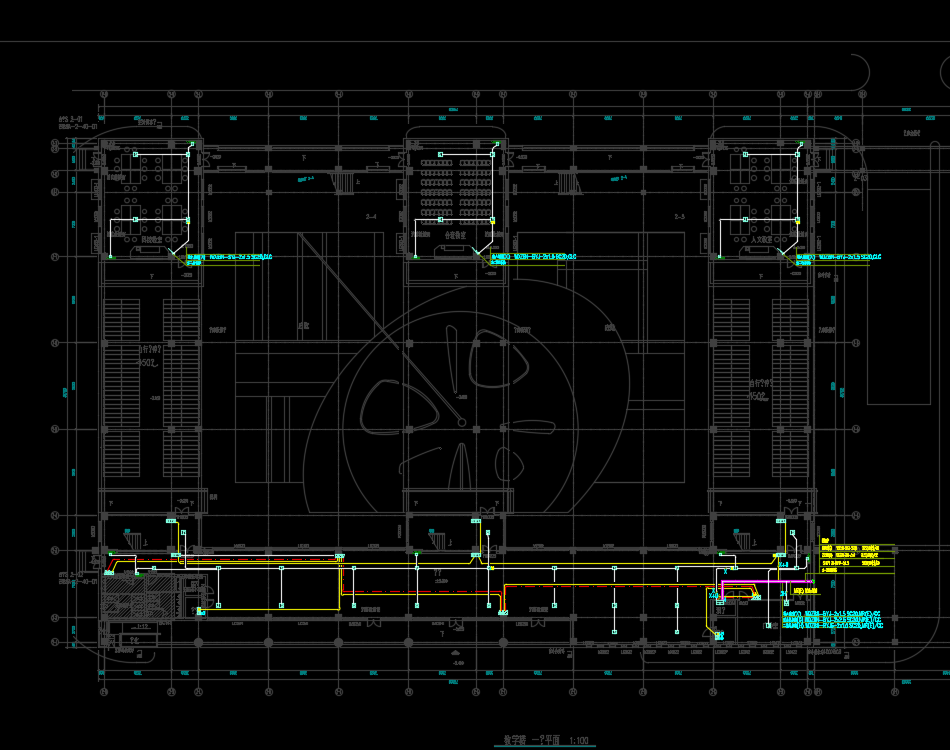

四层学校电气施工图纸,包括:电力平面图、照明平面图、插座平面图、消防平面图、低压配电干线图、低压配电系统图、高压配电系统图、消防报警系统图、基础接地平面图、屋面防雷平面图等
