五星级酒店及综合办公楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-27
  • 资料类型:RAR
  • 资料大小:73.1 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五星级酒店及综合办公楼电气施工图纸
本工程包括1#楼主楼为五星级酒店、办公综合楼(147.29m高,裙房为酒店配套);2#-4#楼多层办公楼;地下一层-四层为酒店后勤用房,酒店配套库房、地下车库、设备用房等。地上总建筑面积:72159.5m2,地下建筑面积:64087.8m2。发电机房,其存储柴油小于8h需油量,发电机房及锅炉房电气按火灾危险环境21区设计,其余场所按正常环境设计。发电机所使用的柴油的闪点不应小于55℃。
设计范围:
1、10kV/0.4kV变配电室,自备电站; 2、照明、动力配电; 3、防雷、接地; 4、火灾自动报警系统;
2、根据合同及业主要求,本工程智能化系统(包含电缆电视、综合布线、保安监控、信息系统等)另行委托设计;客房内仅预留分户箱,其余部分(含一般照明、插座等)结合二次装修时另行设计。所有专项设计及二次设计图纸需经消防等有关部门审批后方可施工。
3、酒店大堂、餐厅等有二次装修的场所及厨房的动力(仅预留电源配电箱),其电气部分装修时另行(委托)设计,并应遵守《建筑照明设计标准》GB50034-2013及其它相关工程建设标准强制性条文,二次装修需经消防审批后方可施工。
负荷级别及电源
1、本工程消防设备用电、弱电机房、走道照明、主要客梯、生活水泵、大堂、宴会厅保障负荷、厨房保障负荷等为一级负荷,其它为二级负荷。
2、高压进线采用两路10kV电源分别引自附近市政变电站不同母线段。酒店变配电室内设4台1250kVA变压器,办公变配电室内设4台1600kVA变压器,具体供电要求详见配电系统主接线图。
3、消防应急照明和疏散指示标志采用蓄电池作备用电源,连续供电时间大于90min。
4、消防用电设备采用专用的供电回路,消防水泵、防排烟风机、消防控制室及消防电梯等消防设备供电在最末一级配电箱处自动切换。消防配电设备应设置明显标志,其配电线路及控制回路按防火分区划分。
5、系统图上接地故障保护切断电流未标注的,其动作电流均为30mA,动作时间不大于0.1S。
6、为进一步保证消防负荷及重要负荷供电可靠性,在地下室设置2台柴油发电机组,于地下一层独立设置1台1000kW柴油发电机组为酒店专用备用电源;除酒店外的其它功能区另设1台833kW柴油发电机组作为其一级负荷的备用电源。柴油发电机电源接入应急负荷母线段,保证市电停电时消防设备的供电。市电停电后15s内自动投入供电,其相序应与市电相序一致。市电与自备电之间设机械电气联锁,发电机自启动信号取自低压主开关1(2)QF11,12,21,22的辅助接点。

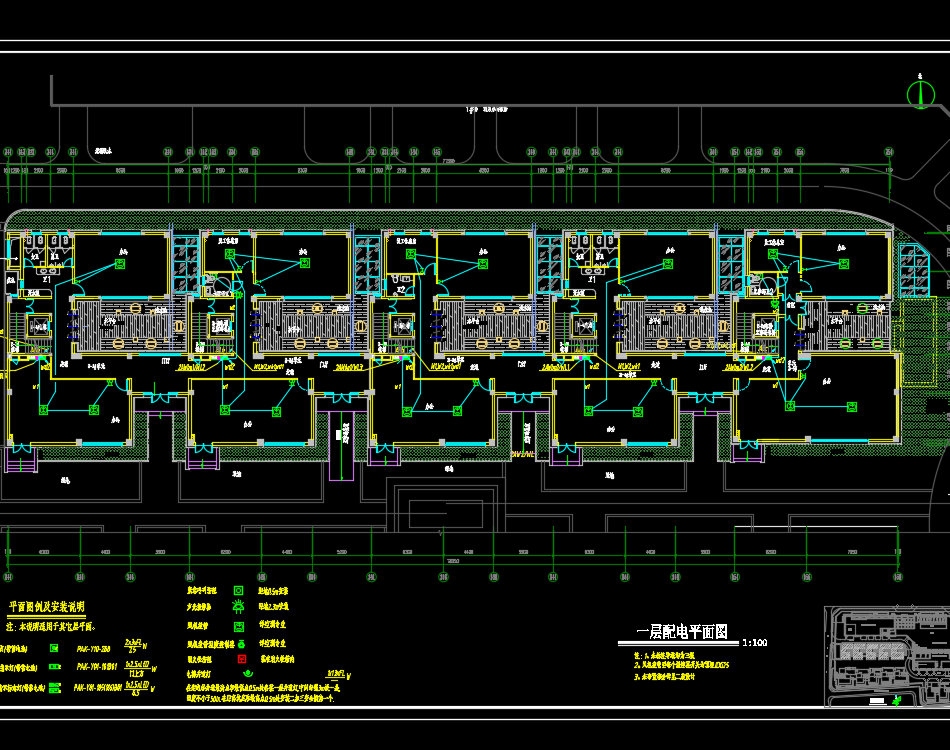

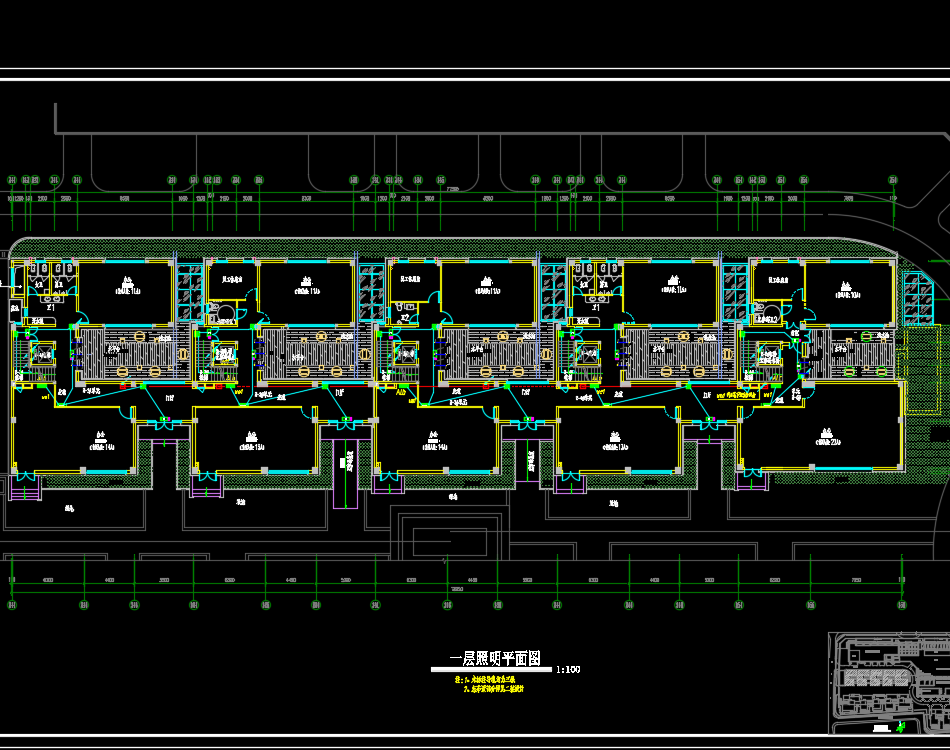

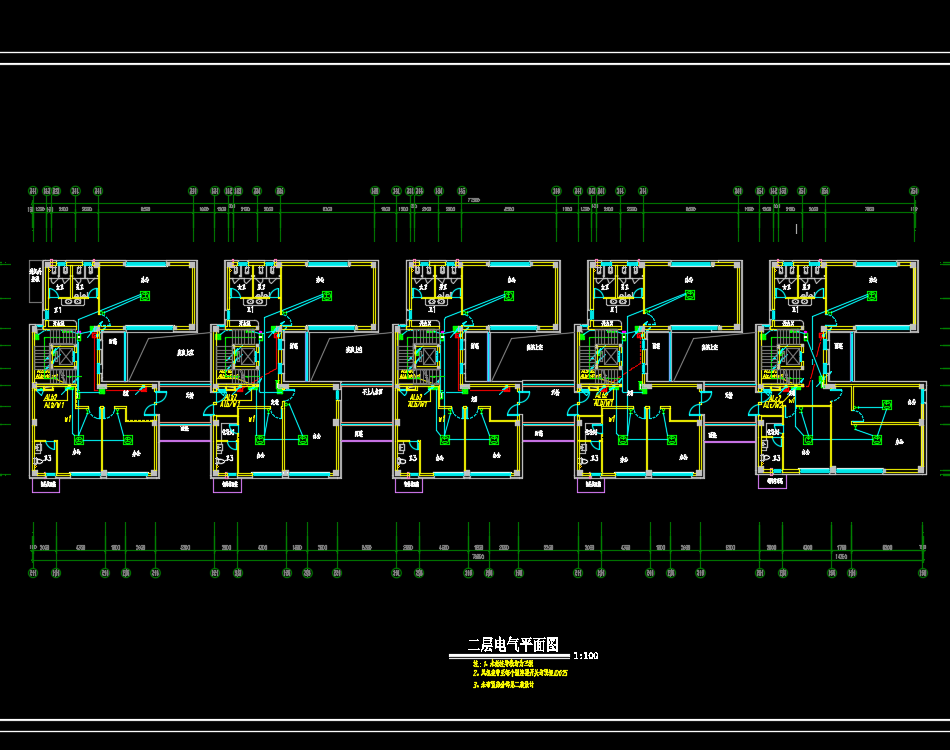

五星级酒店及综合办公楼电气施工图纸,包括:配电干线图、配电系统图、消火栓联动系统图、配电平面图、照明平面图、电气平面图、防雷平面图、接地平面图
资料截图
  • 五星级酒店及综合办公楼电气施工图纸
  • 五星级酒店及综合办公楼电气施工图纸
  • 五星级酒店及综合办公楼电气施工图纸
