六层宾馆电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-27
  • 资料类型:RAR
  • 资料大小:12 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
六层宾馆电气施工图纸
建筑层数:地上五层,局部六层,建筑耐火等级为一级。室内设计的主要范围和内容:地上首层至六层公共空间的精装修。包括大堂、公共楼梯间、 电梯中厅、公共走廊以及各种类型的客房、会议室等。
设计施工范围
本工程电气改造范围主要包括:配电室预留景观照明电源。
照明
1.光源:所有客房及公共走廊照明光源均采用高效节能LED灯具;部分房间采用荧光灯照明,荧光灯采用电子或电感镇流器,COS∅>=0.9,镇流器应符合国家能效标准。大型吊灯安装前,应对固定及悬吊装置,按灯具重量的5倍做荷载试验。
2.走廊与大堂内应急照明采用自带蓄电池的LED筒灯,楼梯间与电梯机房采用双头应急灯照明,疏散指示由电源供电同时灯内自带蓄电池。地面水平照度不应小于0.5Lx。楼道内应急照明利用原有位置。 疏散指示灯和标志照明灯具的选型应符合北京市消防局的有关规定。蓄电池的工作时间应不少于30min。
3、照明、插座分别由不同的支路供电,普通照明采用 ZRBV-2.5mm2绝缘电线,穿JDG20暗敷设,5根以上穿两根JDG管;普通插座采用 ZRBV-4mm2绝缘电线, 穿JDG20吊顶内敷设;客房内风机盘管电源采用 ZRBV-2.5mm2绝缘电线,穿JDG20暗敷设,风机盘管电源含低速运行线。应急照明、疏散指示灯具采用 NHBV-2.5mm2穿JDG20管吊顶内敷设。疏散,应急管路外壁应做好防火处理。
本工程所有的插座配电回路均采用漏电开关保护,漏电动作时间为30mA,0.1S。

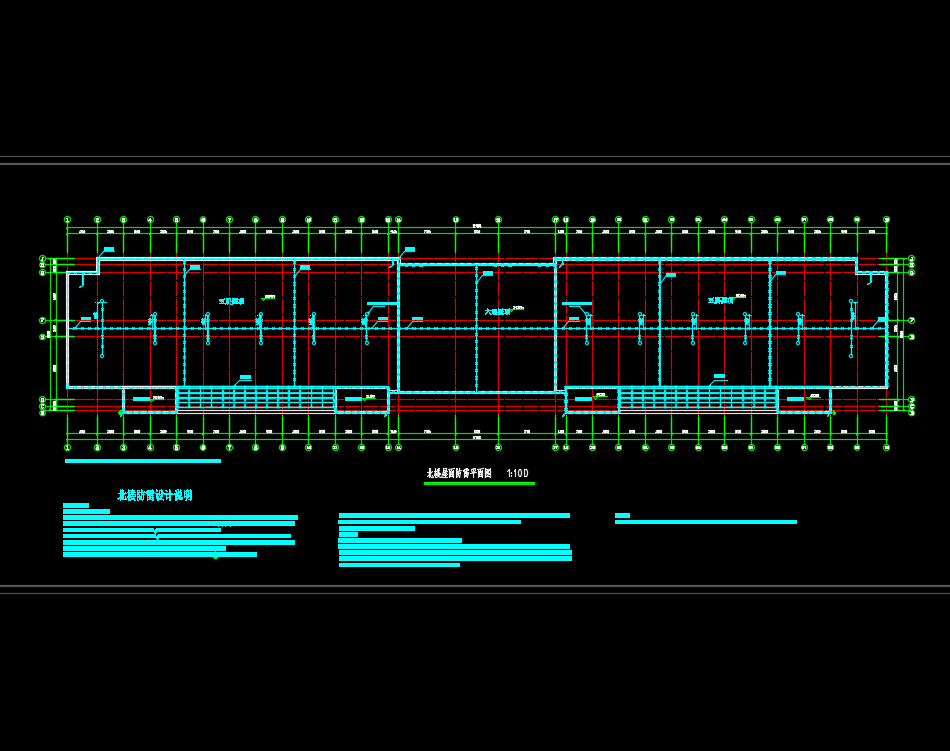

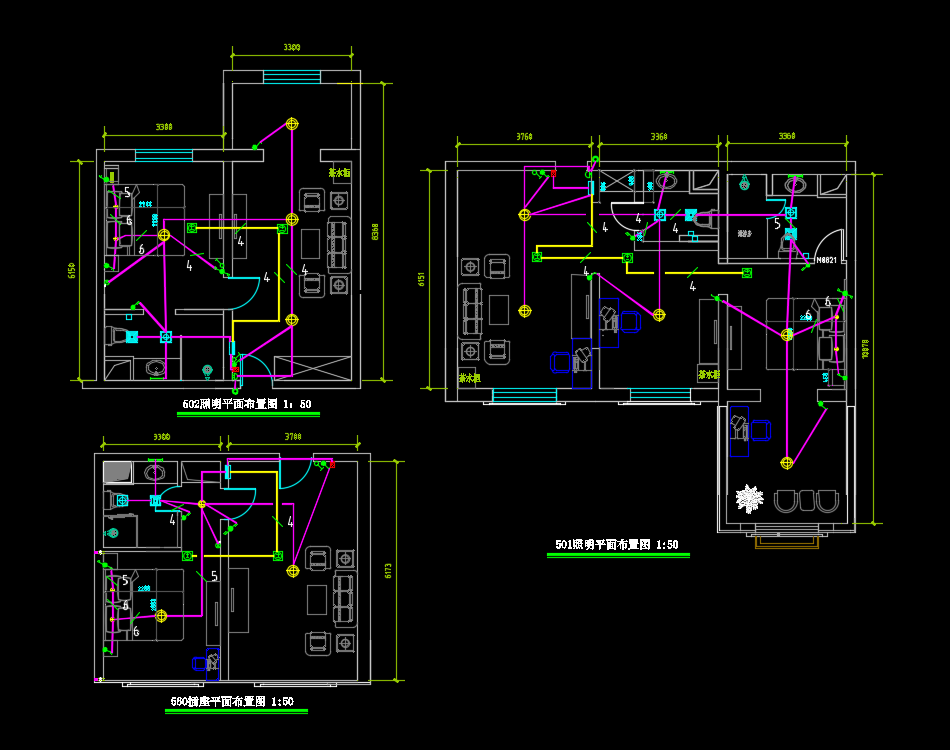

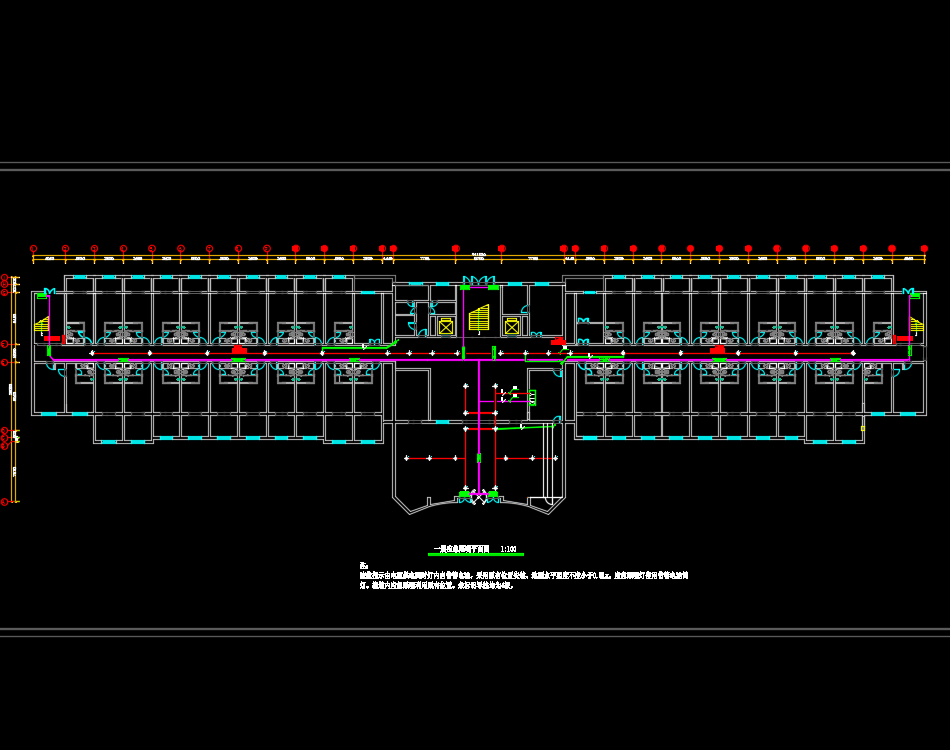

六层宾馆电气施工图纸,包括:插座平面图、照明平面图、消防排烟动力平面图、防雷平面图
资料截图
  • 六层宾馆电气施工图纸
  • 六层宾馆电气施工图纸
  • 六层宾馆电气施工图纸
