汽车库建筑面积28707.1平方米，层高4.2m，车库上方覆3.25m。共563个停车位，属于一类汽车库。钢筋混凝土剪力墙结构，阀板基础。
设计范围：
1、设计范围包括：电力配电系统、照明系统、接地及等电位联接系统。
2、变配电室由甲方另行委托设计。
电缆、导线的选型及敷设：
1、消防用电设备及应急照明的线路选用NH-YJV-1KV电缆和NH-BV-750V导线；其它一级用电设备选用ZR-YJV-1KV电缆和ZR-BV-750V导线，其余三级用电负荷选用ZA-AC90(-40)合金电缆。
2、与消防有关的出线选用NH-KVV控制电缆，其余出线选用KVV控制电缆。
3、线制除图中标注外，灯具至单联开关为2根，灯具之间为3根；未注明敷设方式的电气管线应视情况在地板、顶板或墙内等处暗装。
4、消防用电设备的配电线路暗敷设时，应敷设在不燃烧体结构内，且保护层厚度不应小于30mm。当不得不明敷时，应在金属管上涂防火涂料保护。给消防用电设备供电的两路电缆在同一金属封闭线槽内敷设时，应进行防火分隔。金属线槽在穿过防火墙时，应采用无机防火堵料封堵。
5、所有穿过建筑物伸缩缝、沉降缝、后浇带的管线应按国家、地方标准图集中有关做法施工。
6、平面图中所有回路均按回路单独穿管，不同支路不应共管敷设，各回路N、PE线均从箱内引出。

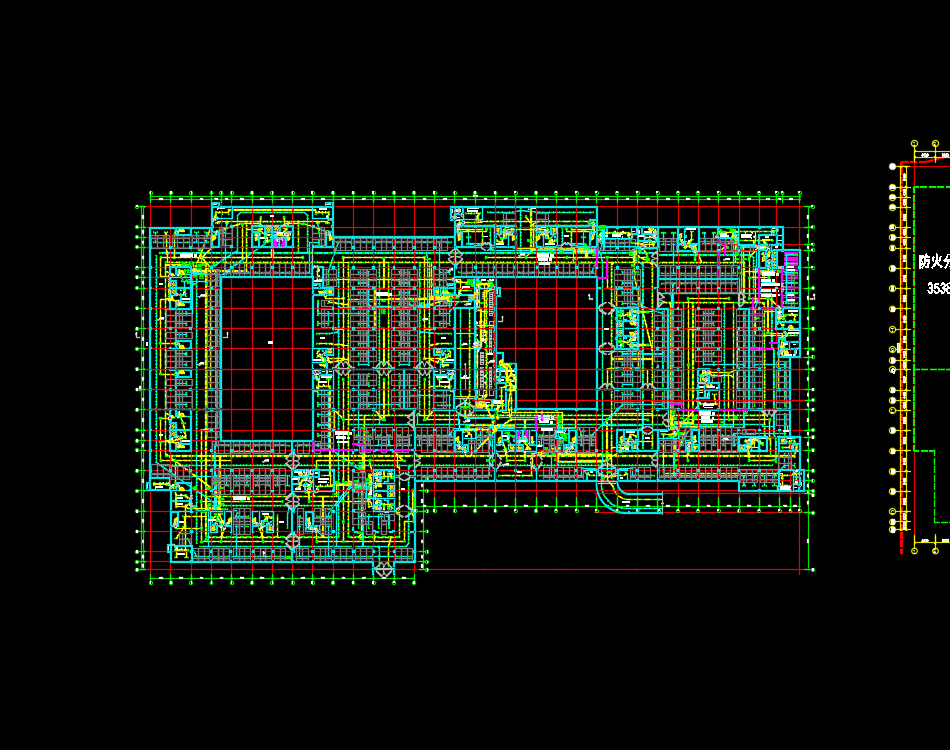

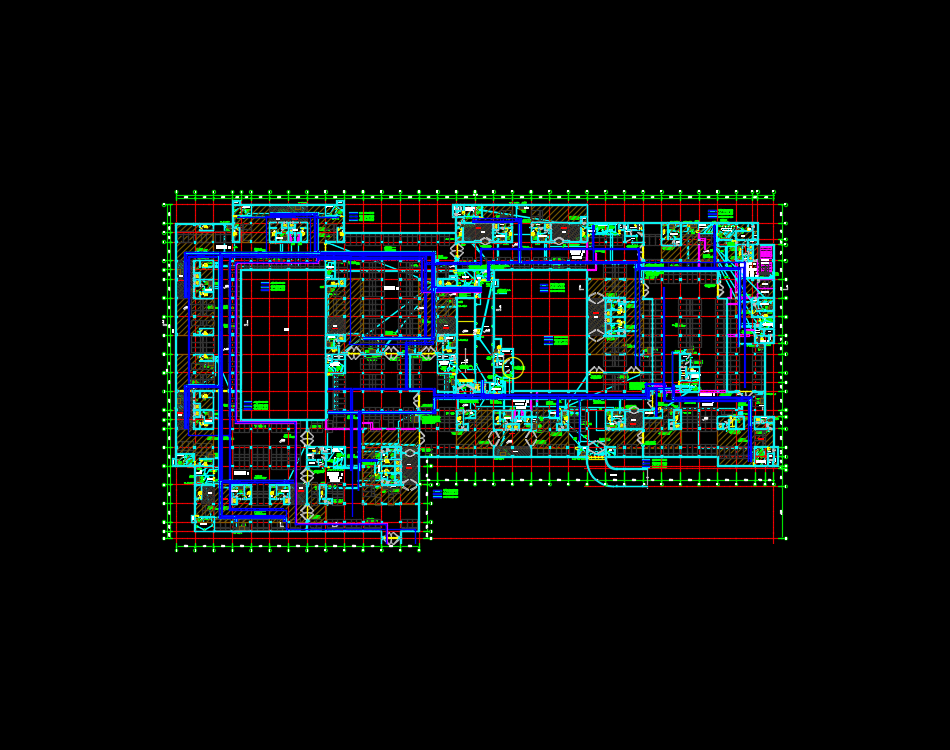

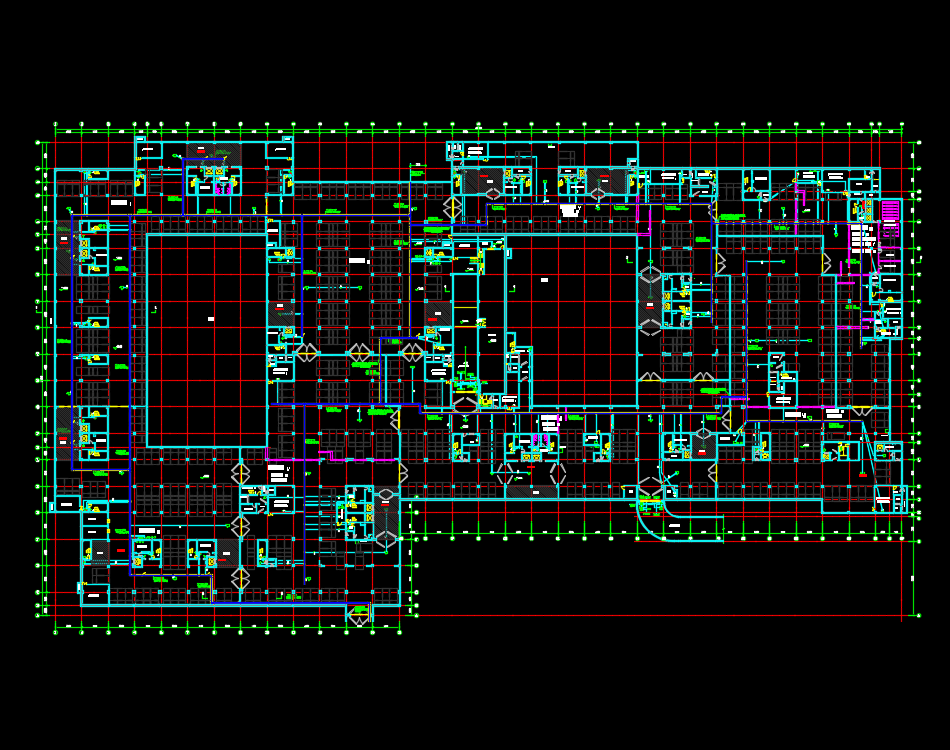

钢筋混凝土剪力墙结构地下车库电气施工图纸，包括：低压配电系统图、配电平面图、照明平面图、弱电平面图、火灾自动报警平面图、强电平面图
