十五层综合研发办公楼电气装饰装修施工图纸(含PDF格式)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-28
  • 资料类型:RAR
  • 资料大小:69.9 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
十五层综合研发办公楼电气装饰装修施工图纸(含PDF格式)
用地面积6804.00平方米,总建筑面积56369.60平方米,层数15层,建筑高度69.60米。为集商业、办公、研发、运用为一体的综合楼,属于一类高层建筑,耐火等级为一级。地下三层为汽车车库,水泵房,水池,制冷机房,车库兼作人防区;地下二层为汽车车库; 地下一层为强、弱电机房,消防控制室及汽车车库;一层商业、办公大堂;二层为商业;三层及三层以上为办公楼。
设计范围:XX物流中心本次精装范围内的配电干线、插座、照明、疏散指示
照明设计
1、选用绿色节能灯具,应具有高效、长寿、美观和具有防眩光功能,光源采用节能高效的LED光源,应具有良好的显色性和适宜的色温,色温在3000K~4000K,显色性指数Ra>90,具体详见灯具手册。各功能用房的照度标准均符合现行国家标准。场所采用三基色T5型荧光灯或节能灯。装饰用灯具需与装修设计商定。功能性灯具如:荧光灯、出口指示灯、疏散指示灯、应急照明灯具需有国家主管部门的检测报告,达到设计要求的方可投入使用。所有荧光灯具均采用电子镇流器。
2、出口指示灯,疏散指示灯采用交直流两用型,设可浮充蓄电池,停电时自动切换为直流供电,供电时间为15分钟(作为市电与发电机启动间隙的过渡电源),人防供电时间按防护隔绝时间确定。
应急照明
1.消防中心、变配电室、消防水泵房、发电机房、防排烟机房、弱电机房及火灾仍需坚持工作的场所的照明 100%为备用照明。其电源转换时间不大于5S,最小持续时间不小于180min。
2.楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室、疏散走道、主要出入口、地下车库和避难层设疏散照明和疏散指示标志,其地面最低水平照度不应低于0.5LX,且楼梯间内的最低水平照度不低于 5.0LX。
3.在大堂等人员密集的公共场所设置疏散照明和疏散指示标志。其地面最低水平照度不应低于 5.0LX。

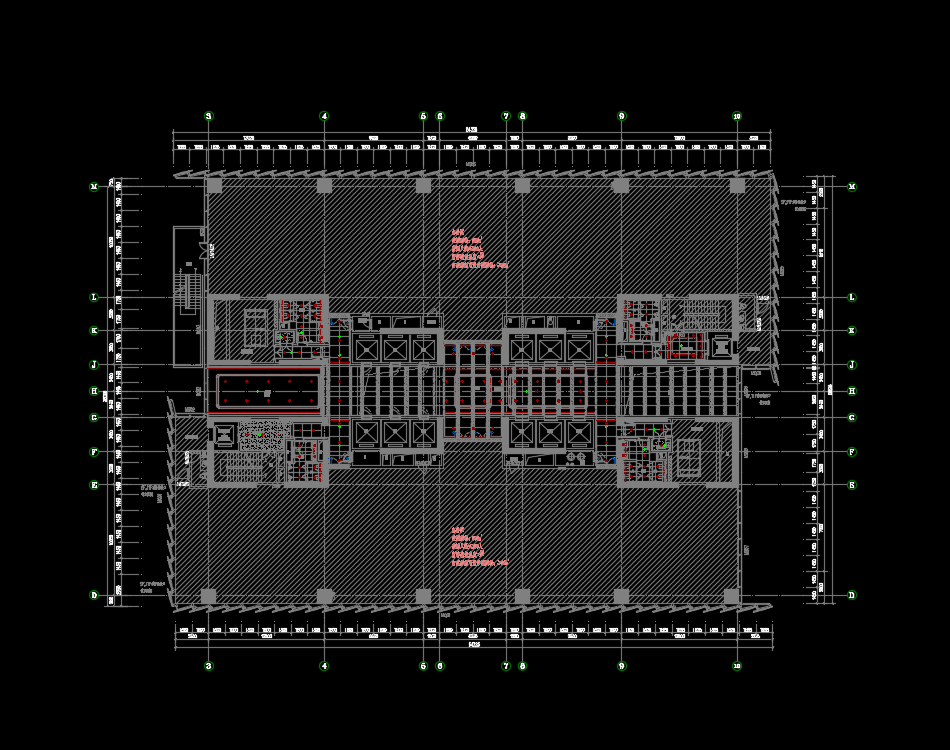

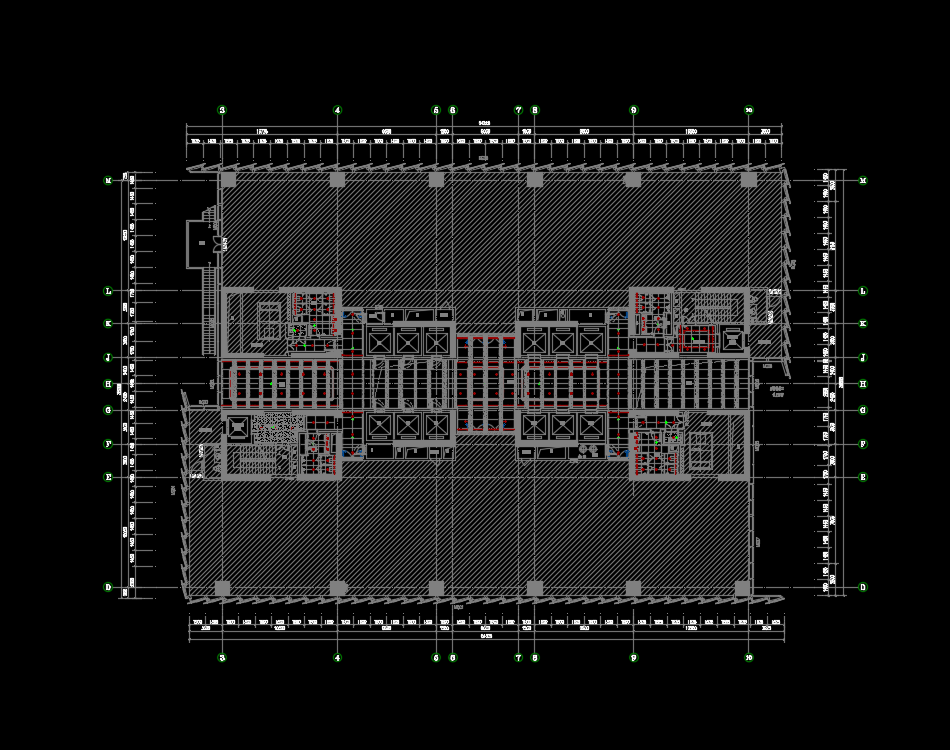

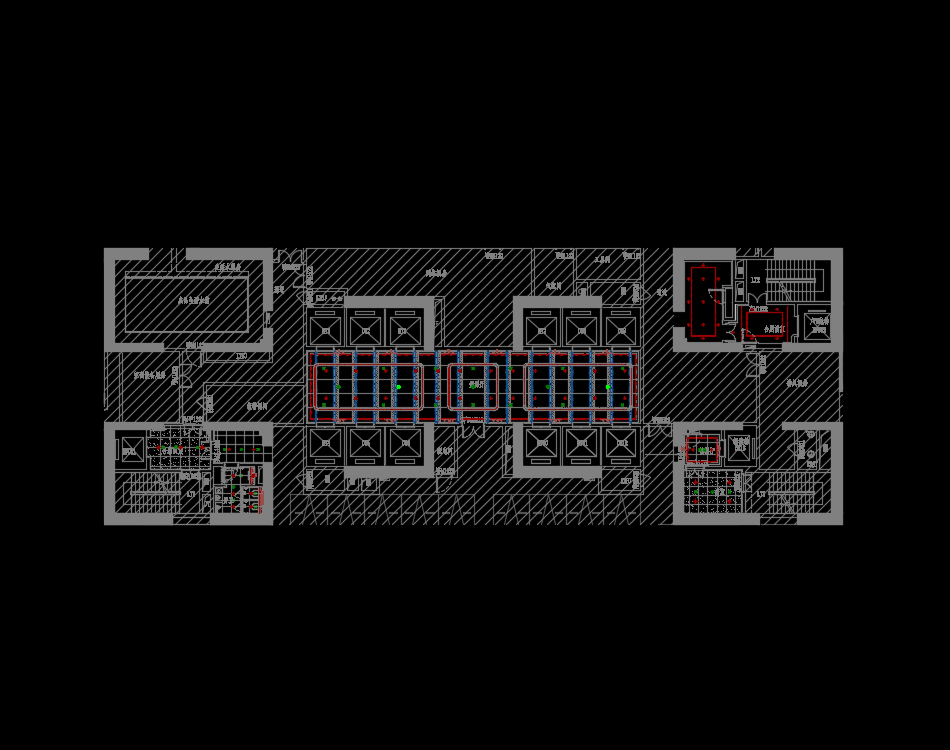

十五层综合研发办公楼电气装饰装修施工图纸,包括:插座及疏散指示平面图、照明平面图、配电系统图、配电干线平面图等
资料截图
  • 十五层综合研发办公楼电气装饰装修施工图纸(含PDF格式)
  • 十五层综合研发办公楼电气装饰装修施工图纸(含PDF格式)
  • 十五层综合研发办公楼电气装饰装修施工图纸(含PDF格式)
