1～4#楼为26层的一类高层住宅楼，5#楼为26层的一类高层住宅楼。8#楼为1层的低层商铺。结构基础型式：本建筑物为钢筋混凝土框架结构，基础为桩基础。
设计范围：
1.变配电系统、平面图，照明及动力系统、平面图
2.弱电干线图
3.电气总平面图
变配电系统：
1.地下车库为 I 类汽车库，其消防负荷为一级负荷。
2.本工程10kV高压电源引自市政开关房，采用环网供电方式。经10/0.4kV变压后，为低压用电设备提供~220V/380V电源。
3.本工程设有1~2#公变电房、专变电房，电房提供住宅内住户、商业、车库、电梯、公共照明等公共设备用电。本工程变配电所、配电方式必须经当地供电设计部门确认后方可施工。
4.本工程在车库设置柴油发电机房，由柴油发电机组提供应急电源。当市电停电、缺相、电压或频率超出范围，或变压器故障时，取变压器低压主开关的辅助接点信号作为发电机的延时启动信号，信号延时5s自动启动柴油发电机组，柴油发电机组30s内达到额定转速、电压、频率后，投入额定负载运行。当市电恢复30s后，由ATS自动恢复市电供电，发电机组经冷却延时自动停机。发电机与市电采取电气和机械联锁，防止应急电源与市电并列运行。发电机房的储油间总储油量不应超过1立方米。
5.为提高配电的可靠性，对排烟风机、补风机、消防电梯等消防负荷采用来自配电所以及发电机房两路电源线路供电，且在线路末端配电箱处进行自动切换。
主要电气设备安装、配置要求：
1.灯具采用吊链安装时，软电线应编叉在吊链内，使电线不受力。
2.I类灯具或安装高度小于2.4m的灯具，灯具的外露部分应可靠接地。
3.风机、水泵等电机控制箱设计暗装时，其厚度不能超过安装位置的墙体厚度，明装不限。
4.消防设备配电箱应有明显标志。消防设备配电回路断路器选用仅带短路瞬动保护的脱扣器，或过载保护仅用于报警。未放置在符合防火要求的房间内的消防配电箱，需采用内衬岩棉对箱体进行防火保护。
5.金属电缆桥架及其支架全长不少于2处与接地（PE）干线相连接。
6.电缆桥架穿过防烟分区、防火分区、楼层时，应在安装完毕后用防火材料封堵。

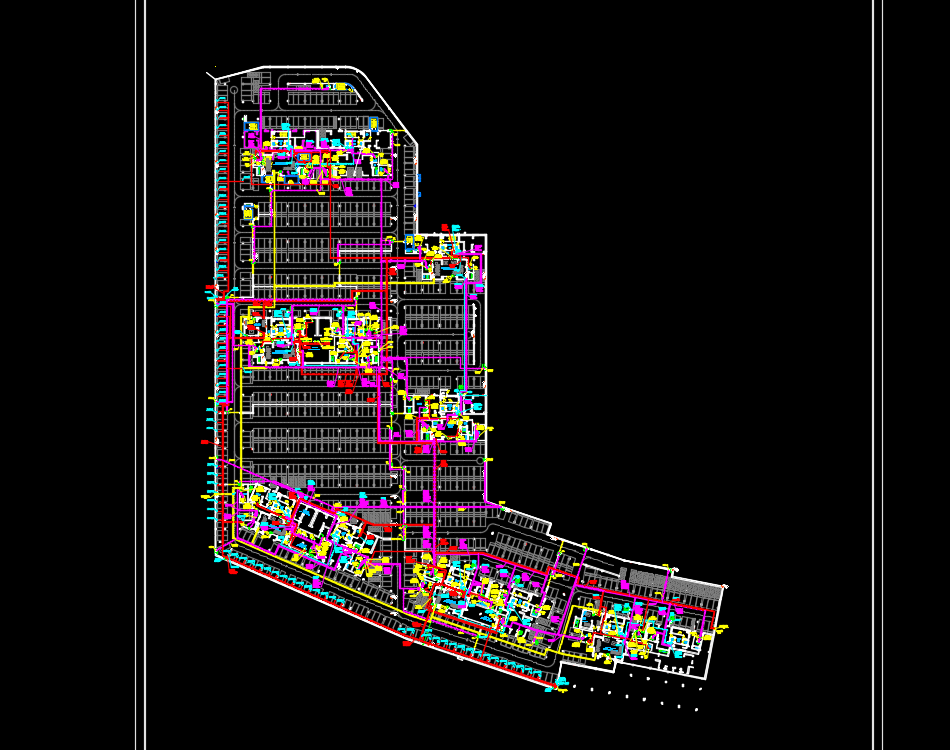

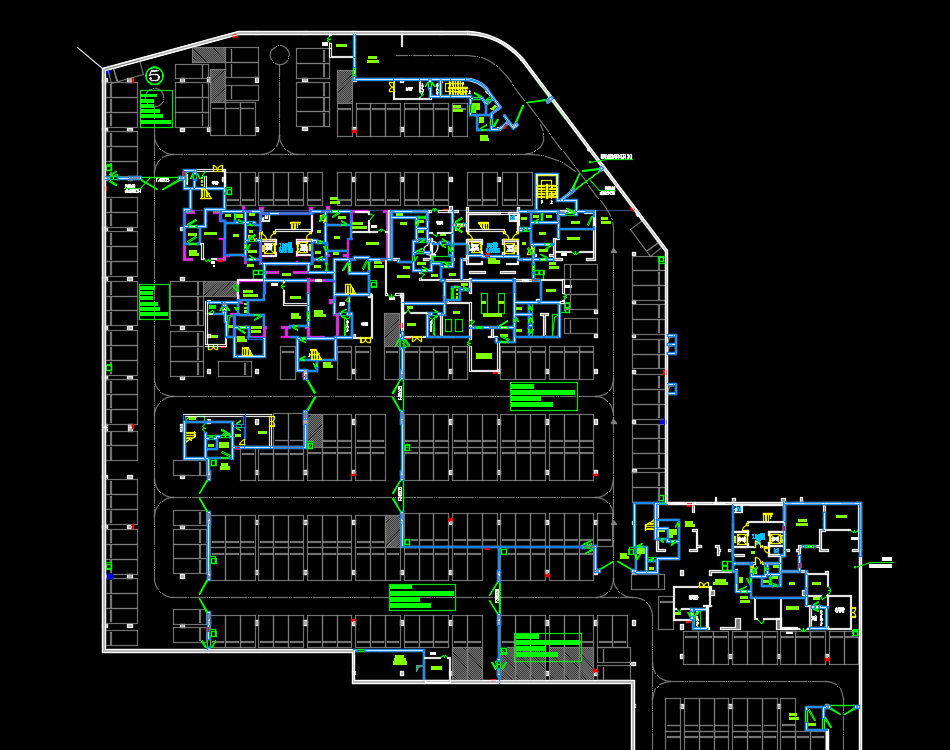

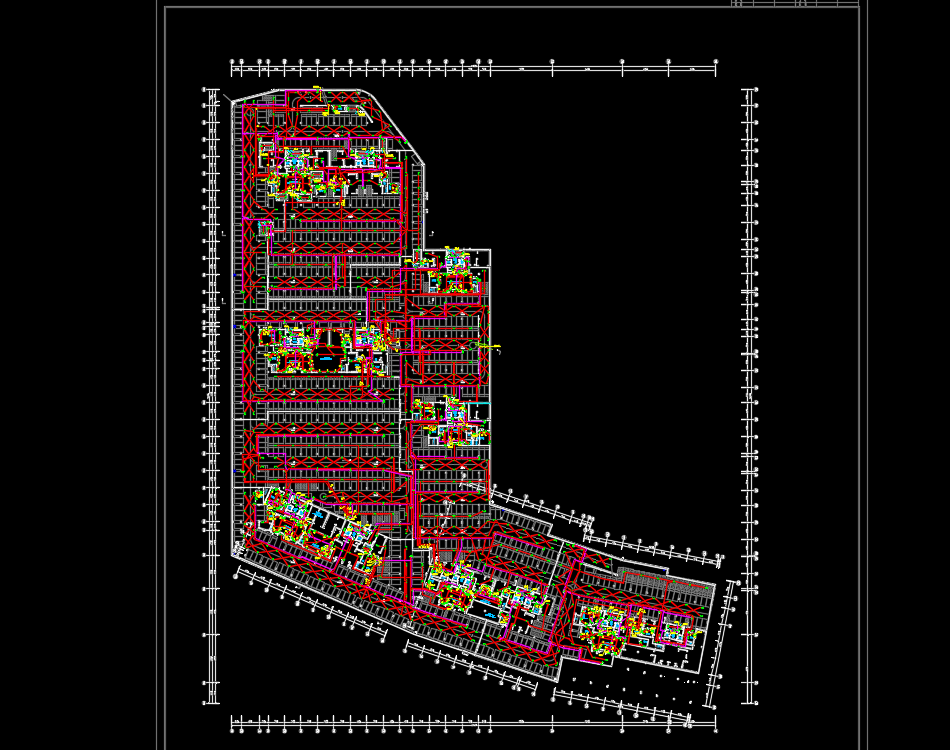

钢筋混凝土框架结构住宅及配套幼儿园电气施工图纸，包括：高压配电系统图、低压配电系统图、配电箱系统图、电力平面图、照明平面图、弱电平面图等
