本工程地下一层为车库，地上四层为综合教学楼。建筑类别：二类综合教学楼。建筑高度为14.760米；总建筑面积为15849.76平方米。结构形式：框架结构。本工程耐火等级为地下为一级，地上为二级。
设计范围：
本工程设计包括以下电气系统:
1、220/380V配电系统；
2、有线电视系统；
3、电话系统及网络系统；
4、校园广播及电铃系统；
5、建筑物防雷、接地系统及安全措施；
6、火灾自动报警及消防联动系统。
设备安装
1、配电室和值班室内总配电箱距地1.5m挂墙明装，各楼层配电箱和室内配电箱距地1.8m嵌墙
暗装，装于公共区域的配电箱应加锁，防止学生触及内部电气装置。应急照明箱应有标志并做防火处理。
2、灯具吸顶安装或嵌入吊顶安装；教室内插座距地1.8m安装，办公室内插座距地0.3m安装，插座均选用安全型插座。除注明外，开关均距地1.3m安装，供残疾人使用的开关距地1m安装。详见设备材料表中设备安装备注。
3、风机、水泵等设备均设机旁电气控制箱，设备的电控箱均由设备配套供货。风机、水泵等设备位置详见水、暖专业相关图纸。

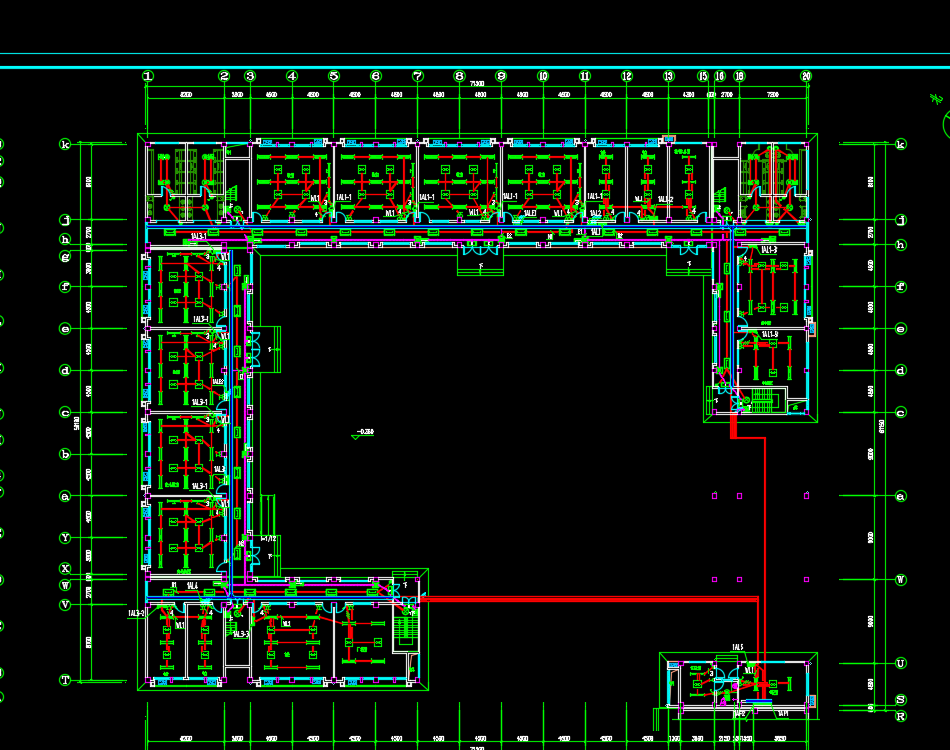

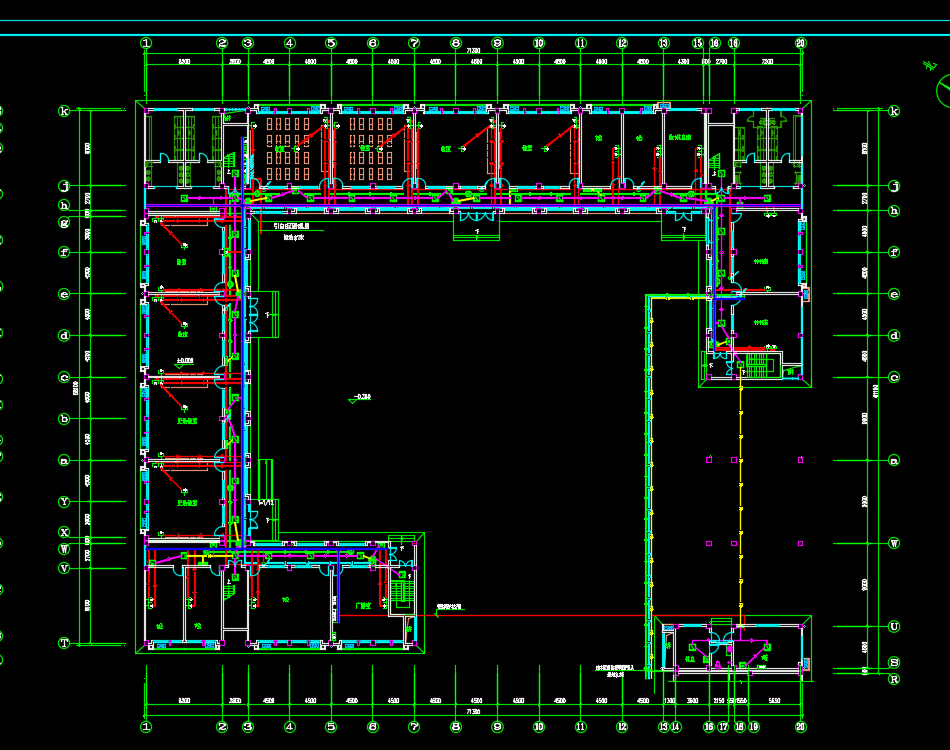

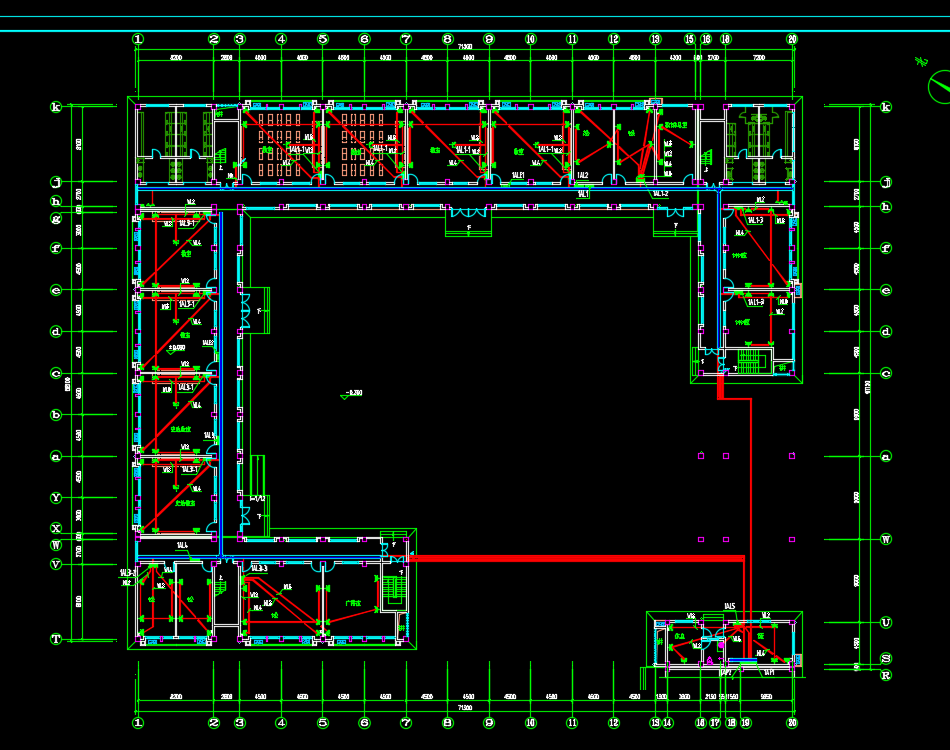

四层框架结构综合教学楼电气施工图纸，包括：强、弱电干线系统图、配电箱系统图、电力平面图、照明平面图、插座平面图、配电平面图、消防平面图、屋顶防雷平面图、基础接地平面图等
