住宅区电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-11
  • 资料类型:RAR
  • 资料大小:23.6 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
住宅区电气施工图纸
本项目共两个单元,总建筑面积7031.43平方米,其中地下建筑面积1067.15平方米,地上建筑面积5964.28平方米.
3、建筑层数、高度:地上11层,地下二层,建筑高度为32.35米(算至女儿墙高度)。
4、建筑结构形式为剪力墙结构;建筑结构的安全等级为2级,设计使用年限为50年,抗震设防烈度为6度。
5、防火设计的建筑分类为二类;其耐火等级为地上二级,地下一级。
住宅区电气施工图纸包括强电系统图、强电系统图二及火灾自动报警系统图、等电位联结大样图、弱电系统图、地下二层照明平面图、地下一层照明平面图、一层照明平面图、二-十一层照明平面图、机房层照明平面图、地下二层动力平面图、地下一层动力干线平面图、一层插座平面图、二-十一层插座平面图、机房层动力平面图、地下二层消防平面图、地下一层弱电消防平面图

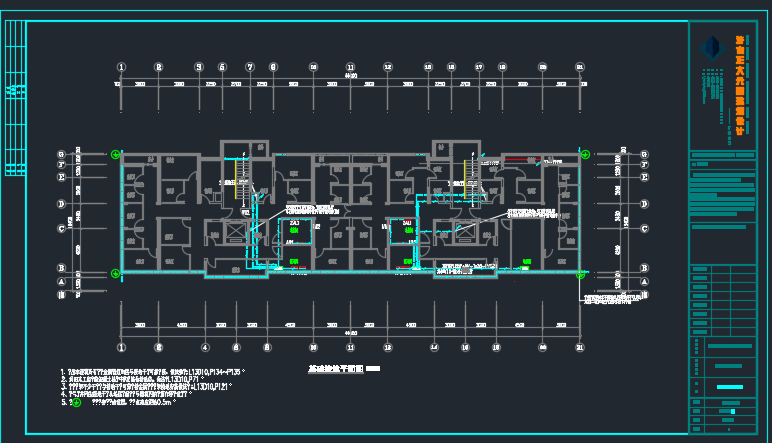

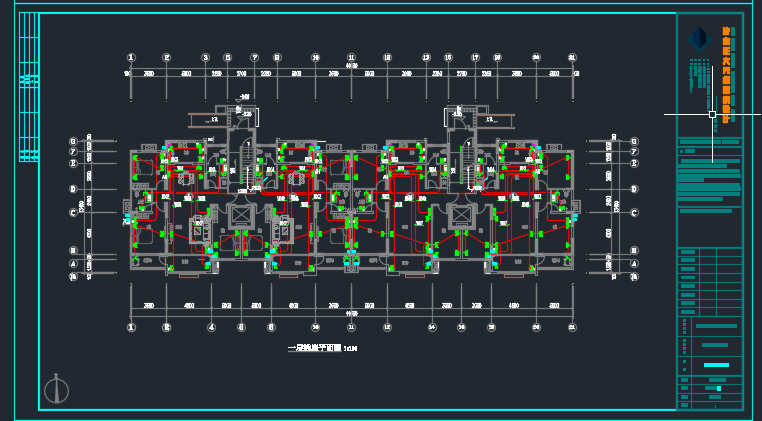

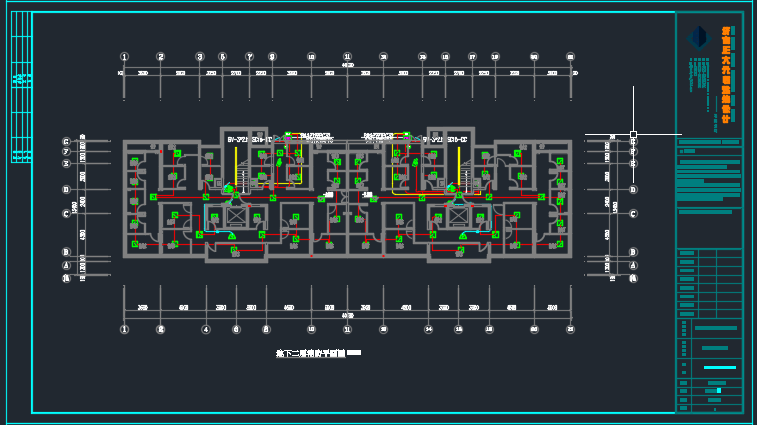

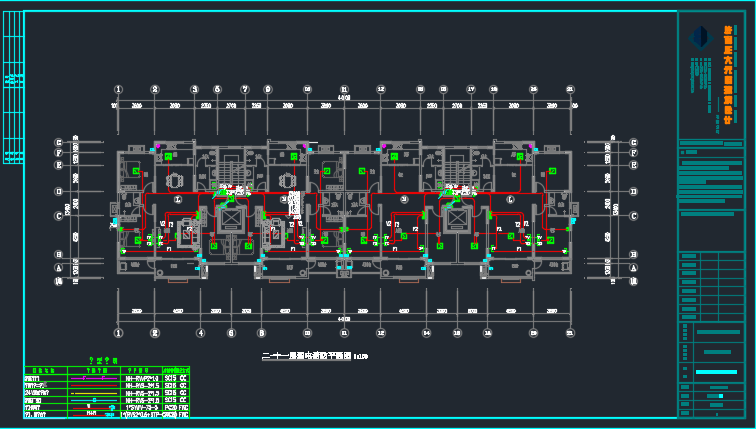

资料截图
  • 住宅区电气施工图纸
  • 住宅区电气施工图纸
  • 住宅区电气施工图纸
  • 住宅区电气施工图纸
