一、 工程概况
1. 概况:XX市住宅项目。、
2. 本说明涉及的子项及建筑概况:
项目名称：......地块住宅项目
建设地点XX区长兴岛凤凰镇CX01单元09-03地块土地性质 二类居住用地(R21) 绿地率 35%%% 建筑密度 35%%% 总户数 1583 总用地面积 114854.40m2 总建筑面积 242963.22m 2 非机动车停车位 1461辆 机动车停车位 1926辆 容积率 1.5 其 地上建筑面积 172963.22m 2 其 地上停车位 0辆 其 地上停车位 171辆(无障碍车位35辆) 计容面积 172281.60m 2 中 地下建筑面积 70000m 2 中 地下停车位 1461辆 中 地下停车位 1755辆(无障碍车位35辆) 人防 人防地下室的抗力等级为六级,防化等级为六级,战时用途为二等人员掩蔽所,平时用途为地下车库,人防面积8702.44m 2
2.2 本工程设计编号:S16173,一共有63个子项
本次出图63个子项,分别为:1~~60#住宅楼,61#会所,62#垃圾房,一个地下汽车库(不含人防区域施工图)
3. 建筑结构形式: 剪力墙结构
4. 建筑分类: 耐火等级为一级,设计使用年限50年;
5. 建筑抗震设防烈度为七度。
二 设计内容
1. 本工程设计包括以下电气系统:
1). 电力配电、照明系统
2). 建筑物防雷、接地系统及安全措施
3). 火灾自动报警系统
4). 通信网络系统
5). 有线电视系统
6). 安全技术防范系统(含视频安防监控系统、出入口控制系统、室内报警系统等)
2. 与其他专业设计的分工与配合:
1). 有特殊装修要求的场所,由装修设计负责照明平面的设计。
2). 电源分界点为地下一层配电间低压电源进线柜内进线开关的进线端。
3). 弱电分界点为地下一层电信间,电信间相关工艺要求由弱电工程设计负责。

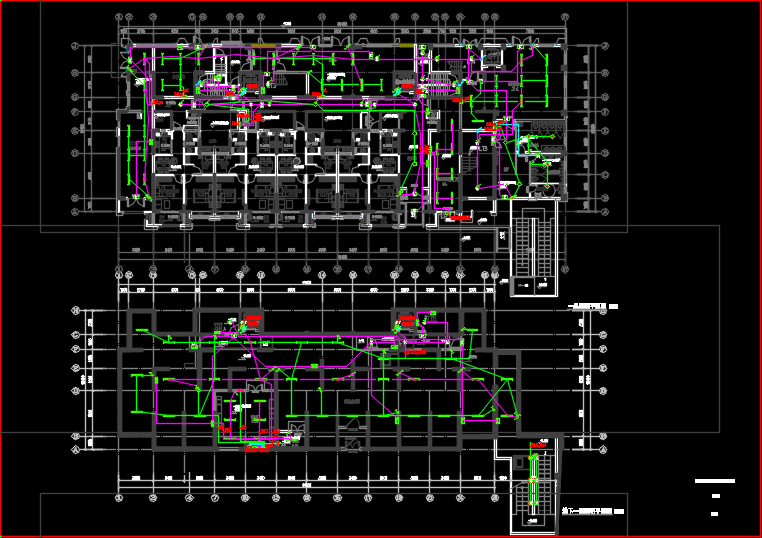

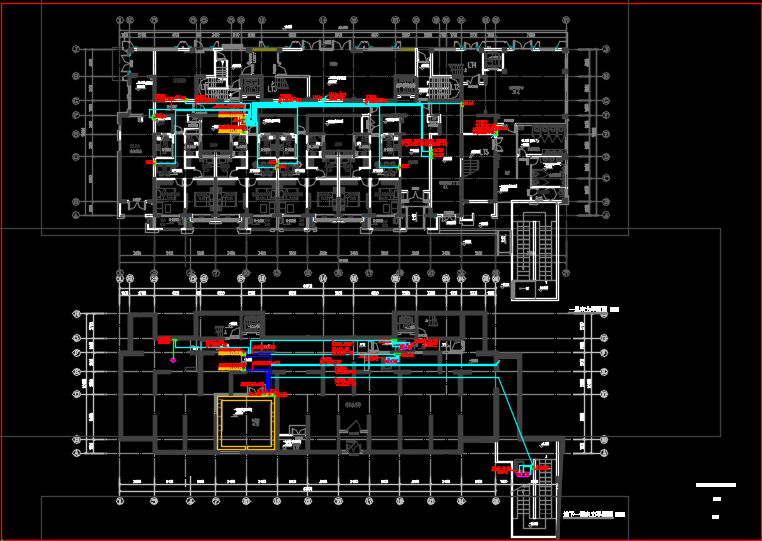

114854.40㎡剪力墙结构住宅小区机电施工图纸(含弱电)包括低压配电于线系统图、接地干线系统图、通信系统图安全防范系统图有线电视系统、电子巡更系统图远传水表系统图、防火门监控系统图可燃气体监控系统图、低压配电系统图1、低压配电系统图2、低压配电系统图3、配电间及电井详图、配电系统图1、配电系统图2、屋顶防雷平面图、中间套照明，插座平面图、中间套弱电，安防平面图、边套照明，插座，弱电，安防平面图、地下一层，一层电力平面图、二层，三十六层电力平面图、十七层，屋顶电力平面图等
