4层混合结构商业楼电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-16
  • 资料类型:RAR
  • 资料大小:1.07 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
4层混合结构商业楼电气施工图纸
概况:
本工程为XX欧洲风情小镇商业区-15#商业楼。该建筑地上四层,建筑高20.8m,结构型式为框架混凝土结构。属多层公建。
设计范围:
~220/380V电力配电系统;照明系统;建筑物防雷、接地系统及安全措施;
火灾自动报警及消防联动控制系统。

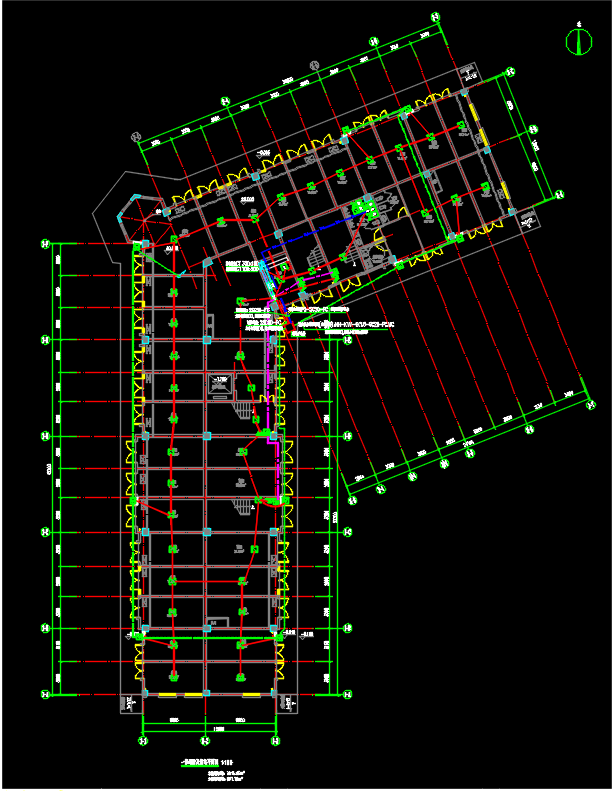

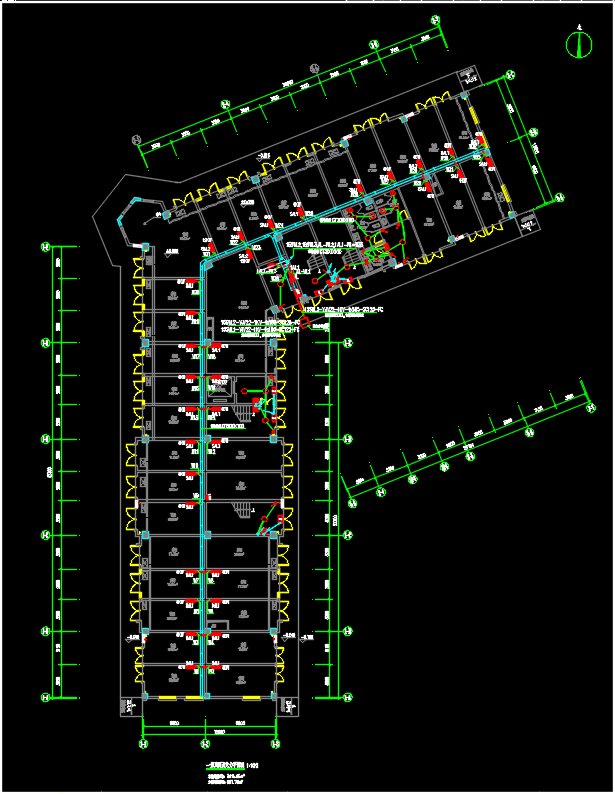

4层混合结构商业楼电气施工图纸包括配电箱接线系统图、一层照明及电力平面图、二层照明及电力平面图、三层照明及电力平面图、四层照明及电力平面图、一层消防及弱电平面图、二层消防及弱电平面图、三层消防及弱电平面图、四层消防及弱电平面图、基础接地平面图、屋项防雷平面图等
