34层钢筋混凝土结构综合办公楼电气全套施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-19
  • 资料类型:RAR
  • 资料大小:292 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
34层钢筋混凝土结构综合办公楼电气全套施工图纸
本资料为XX高层综合办公楼电气全套施工图纸,设计范围包括:10/0.4kV变配电系统、电力及照明系统、防雷及接地系统、人防工程等。

34层钢筋混凝土结构综合办公楼电气全套施工图纸包括战时人防地下室电气说明、人防低压配电竖向系统图、人防配电箱系统图(一)、人防配电箱系统图(二)、战时进、排风机控制原理、人防报警室电气平面图、防爆波电缆井大样图、安装大样图、地下四层战时电力平面图、地下四层战时照明平面图、地下四层平时电力平面图、地下四层平时照明平面图等
资料截图

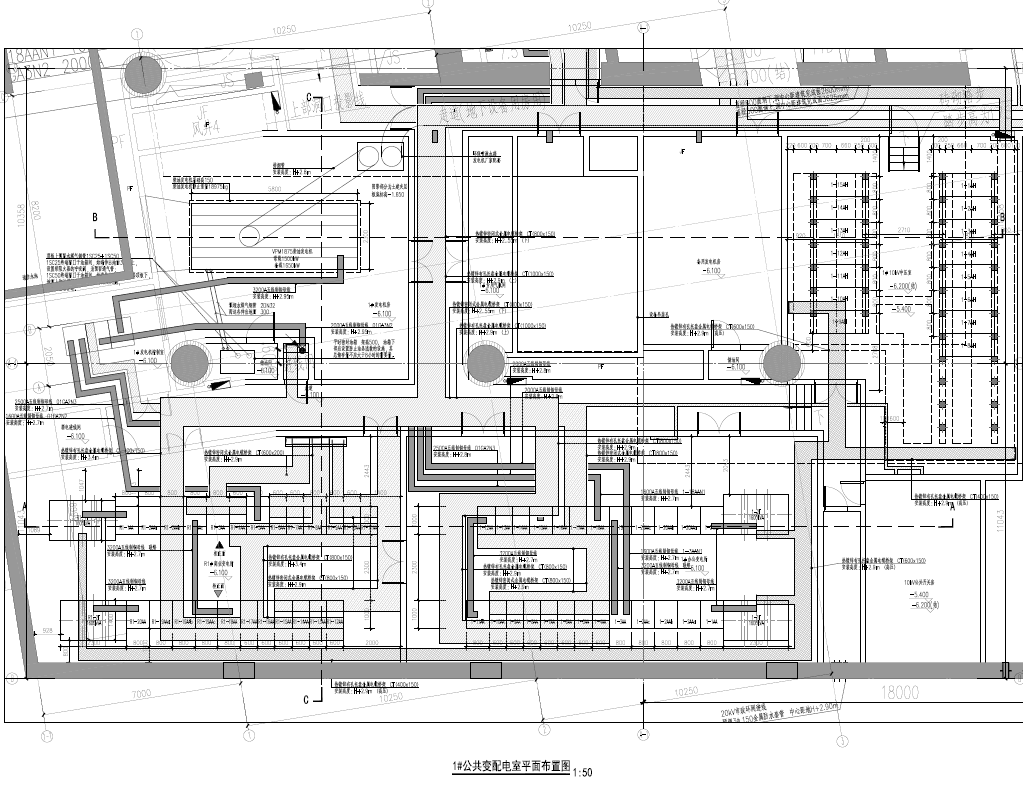

  • 34层钢筋混凝土结构综合办公楼电气全套施工图纸

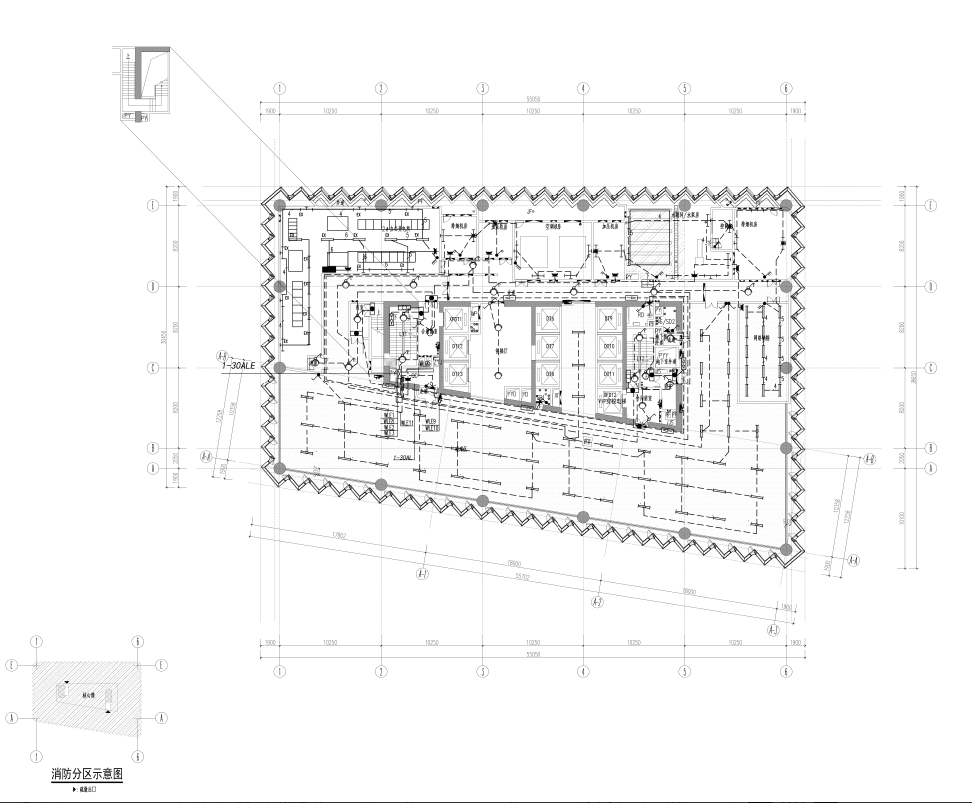

  • 34层钢筋混凝土结构综合办公楼电气全套施工图纸
  • 34层钢筋混凝土结构综合办公楼电气全套施工图纸
