二层物业管理中心电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-01-27
  • 资料类型:RAR
  • 资料大小:7.13 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层物业管理中心电气施工图纸
本工程为XX市2号楼(物业管理中心)。本建筑为地上二层的综合楼,一层为泳池及其配套设施等活动用房,二层为物业管理办公用房,总建筑面积不大于2500平米.

设计范围:
220/380V配电系统;照明系统;建筑物防雷,接地系统及安全措施;
屋顶太阳能系统及循环泵仅预留容量,设备由厂家配置。
背景广播系统;闭路监控电视系统;有线电视、电话、宽带系统。

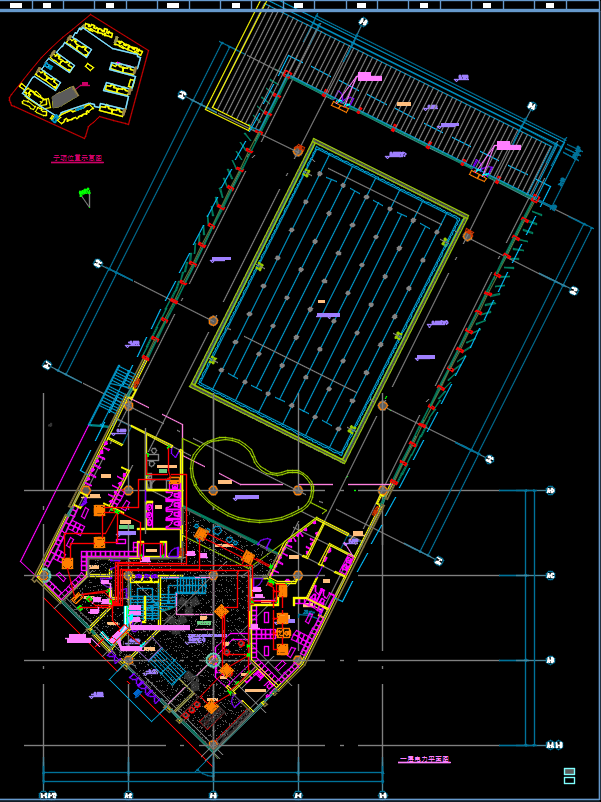

二层物业管理中心电气施工图纸包括一层电力平面图、二层电力平面图、屋顶电力平面图、一层照明平面图、二层照明平面图、防雷平面图、配电系统图1、配电系统图2等
