商场10KV变电所接线图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-07-06
  • 资料类型:RAR
  • 资料大小:1.07 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
商场10KV变电所接线图纸

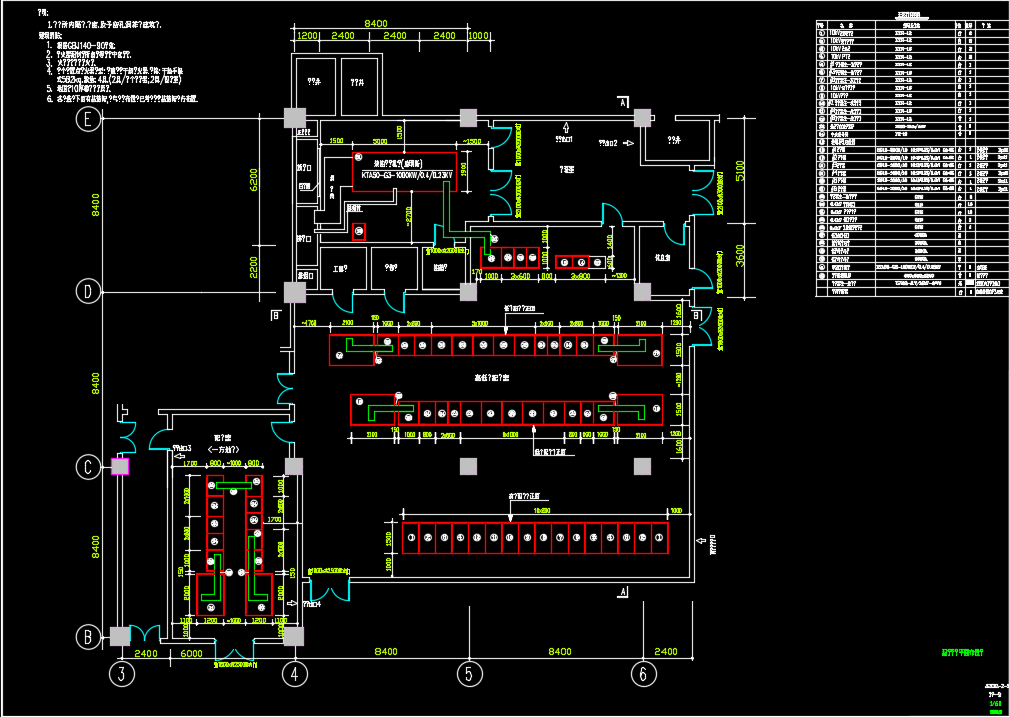

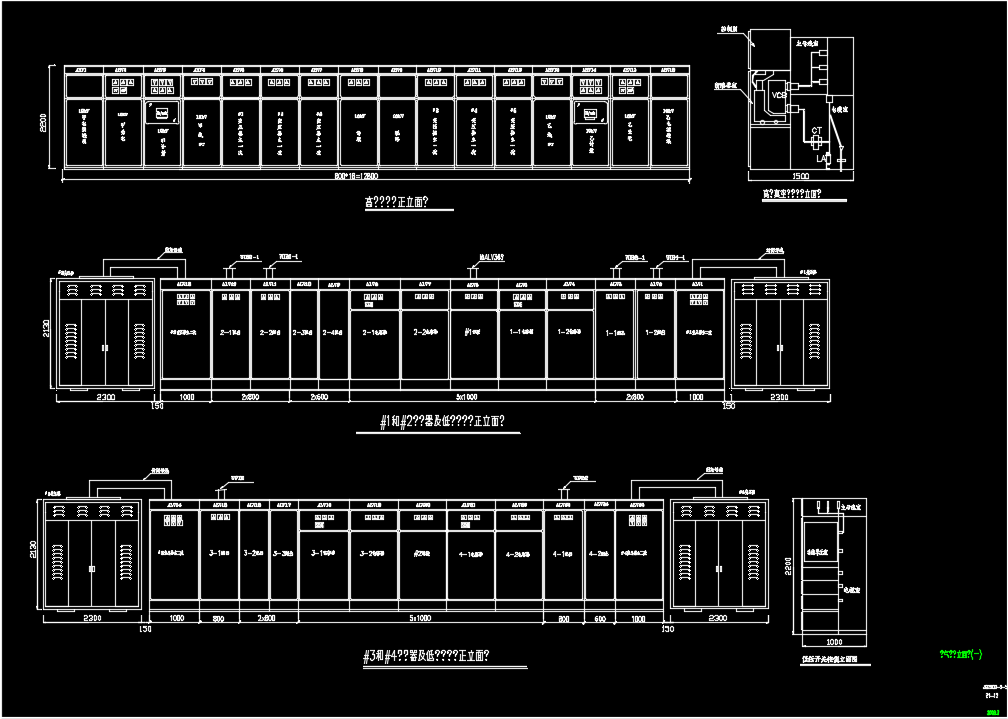

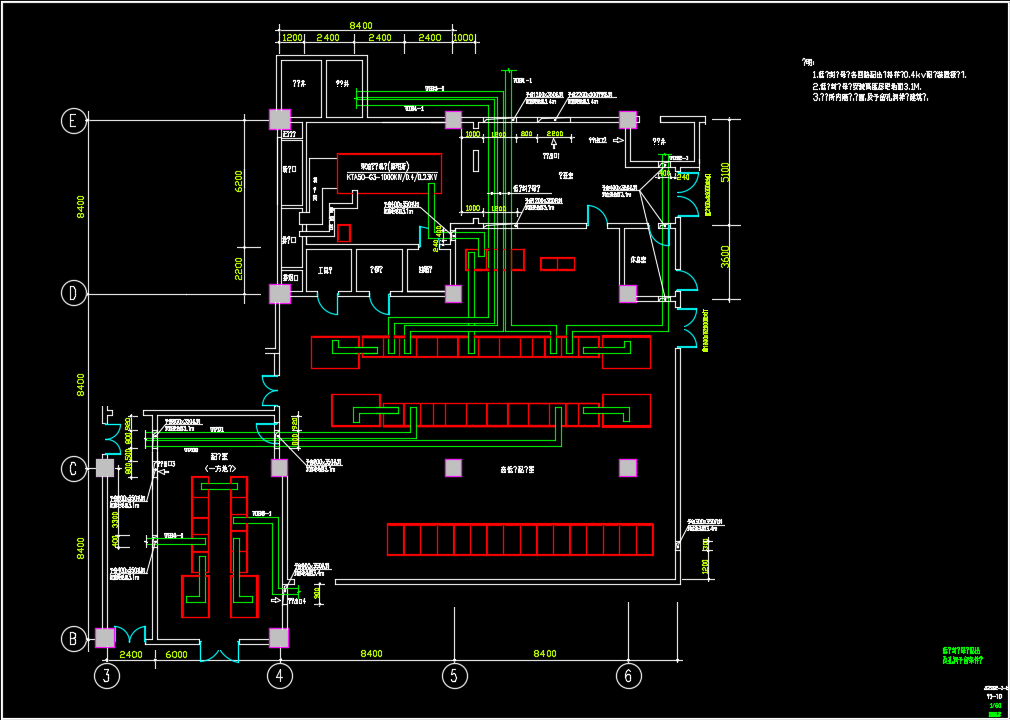

商场10KV变电所接线图纸包括:10/0.4KV配电系统接线示意图、10KV配电装置接线图、0.4KV配电装置接线图、配电设备平面布置图、电气配电断面图、电气设备立面图、接地网布置图、照明平面布置图、电源进线及电压互感器柜原理接线图、10kV计量柜原理接线图、中央信号回路原理接线图、甲线受电开关柜原理接线图等。
