体育中心配电工程(2x1250kVA)设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-02-28
  • 资料类型:RAR
  • 资料大小:1.62 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
体育中心配电工程(2x1250kVA)设计图纸
本工程为“xxx体育中心配电工程(2x1250kVA)”。用户申请永久用电,用电容量2x1250kVA,10kV高压双电源供电,主供电源为10kV东城新区Ⅰ回#56杆,备供电源为10kV文昌线903线路#51杆,架空、电缆混合敷设进线。
1、10kV高压电源T接点至工程配电室高压进线柜外线路径图的设计(由供电公司负责)。
2、高、低压电气设备配置图、配电室电气平面布置图、配电室接地布置图、配电室照明插座图等的设计。低压出线部分不在本设计范围。
3、高压柜二次控制原理图设计。
4、计量为高供高计方式,采用室内高压计量柜,设置2处计量点,计量CT变比均为75/5A,0.2S级,计量PT变比为10/0.1kV,0.2级,设负控柜装置。

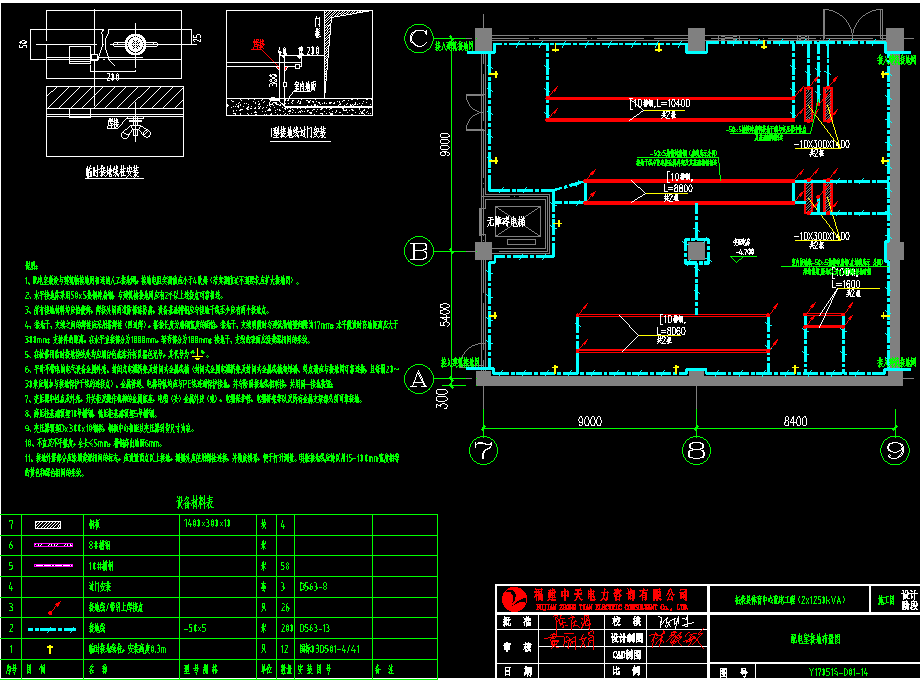

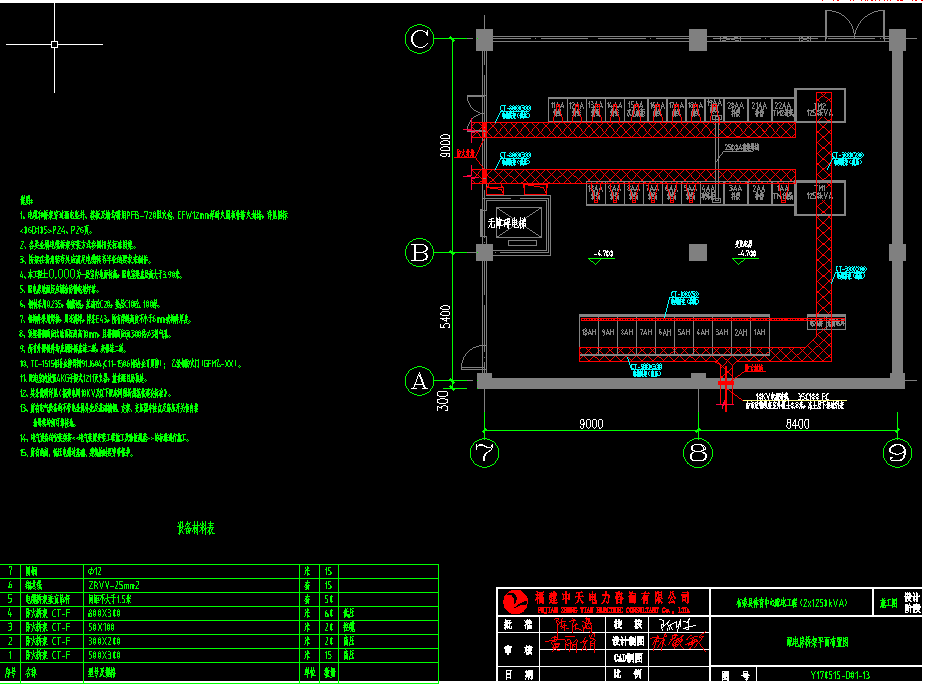

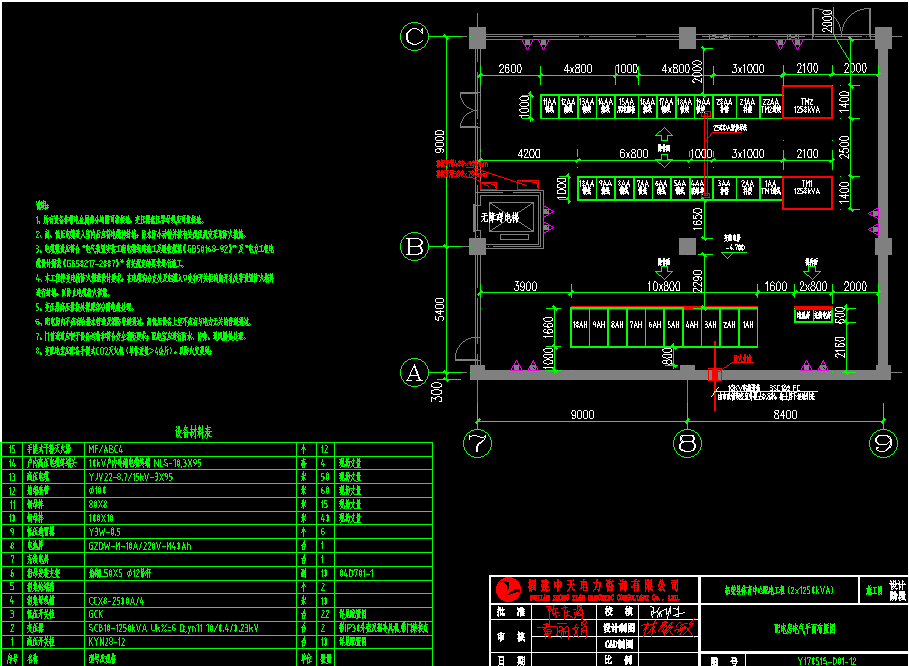

体育中心配电工程(2x1250kVA)设计图纸包括电气主接线图 、10kV高压开关柜电气配置图 、0.4kV低压开关柜电气配置图、配电房电气平面布置图、配电房桥架平面布置图、配电室接地布置图、配电室照明、插座接线图、接地装置连接图、电缆桥架安装示意图、防火封堵安装示意图、配电竖向干线系统图
