成都电子科大园区配套用房供电施工图纸,pdf格式

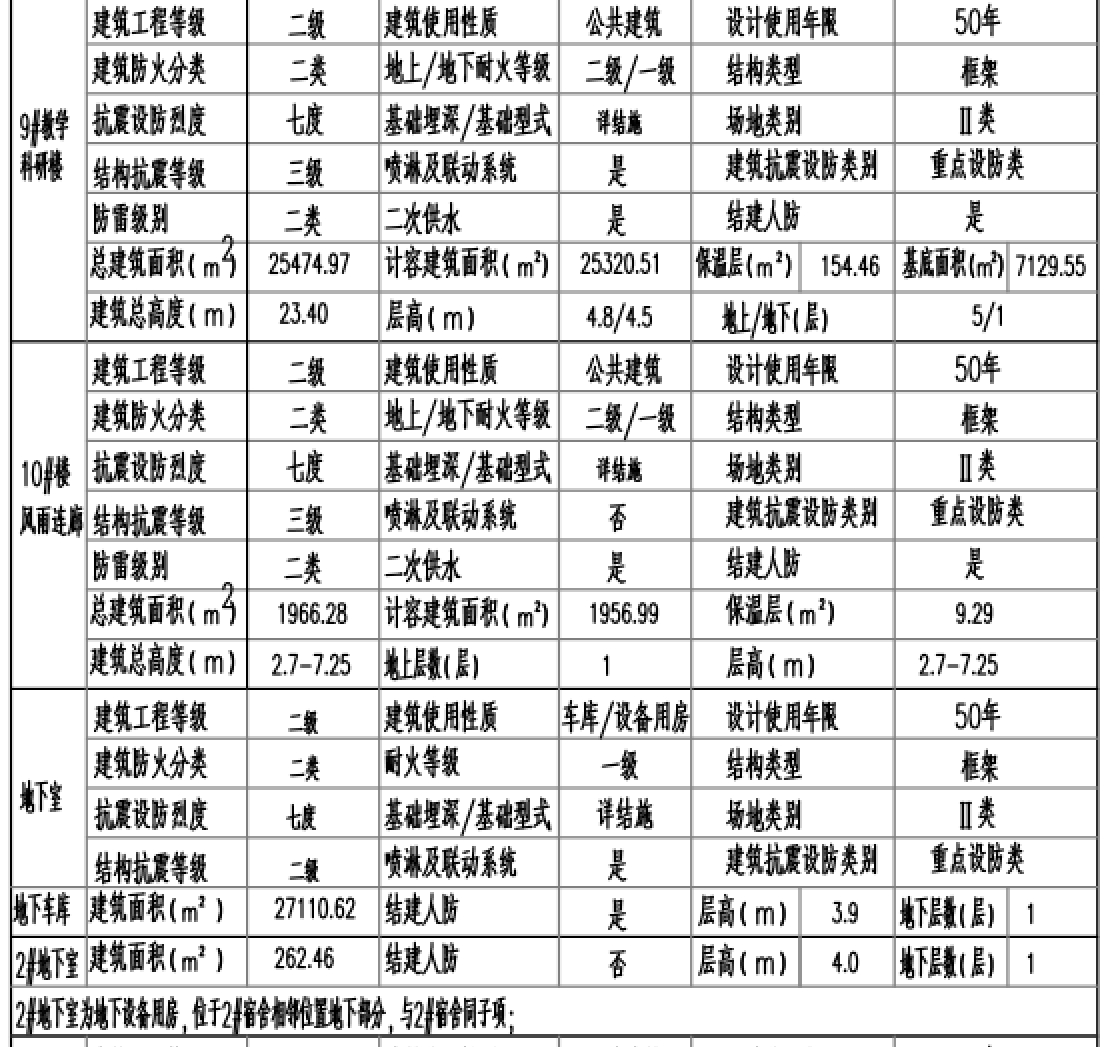

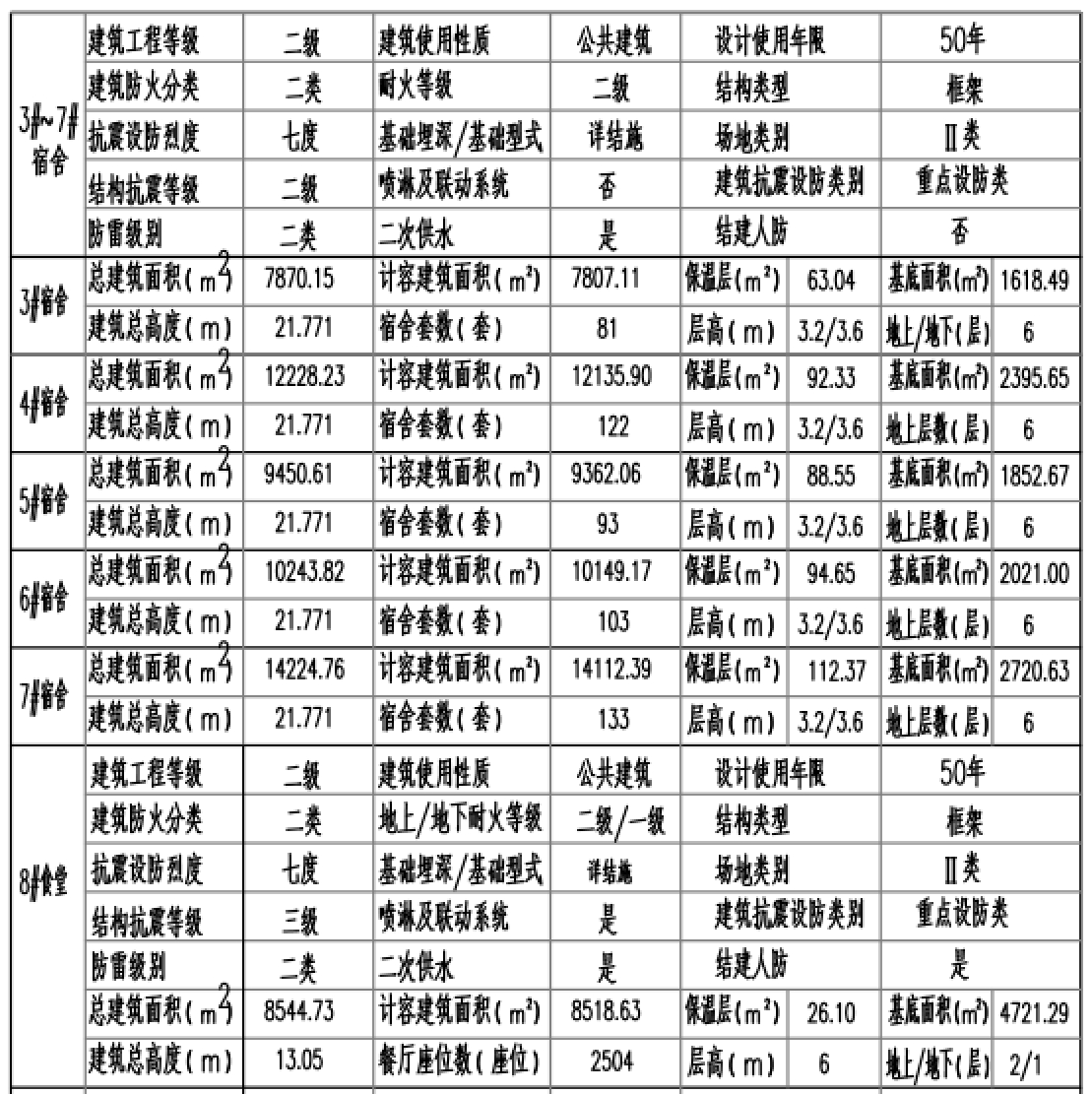

2)本工程总建筑面积约142783.70平方米,由1#-7#楼为宿舍建筑,建筑高度为21.771米,地上6层。8号楼为食堂，建筑高度13.05米,地上2层。9号楼为教学科研楼,建筑高度23.4米,地上8.9号楼范围设置地下室,层数为一层，主要功能为机动车库和设备用房,车位数量为802辆,为「类汽车库,耐火等级为一级。其中单体建筑均为多层公建或者单层公建，地下室主要为设备用房、停!类汽车库。

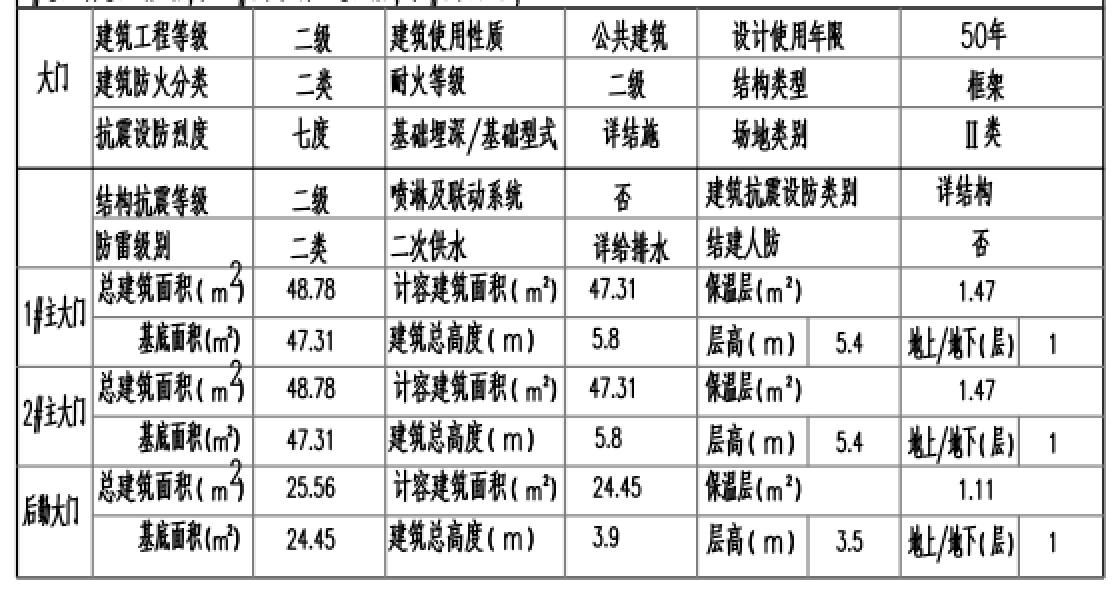

工程概况:本项目为学校配套项目,本概况为地上各子项及地下室概况:总图另详:综合技术经济指标见总图设计。
本工程所有电气设备用房和智能化设备用房正上方均无积水房问,且不与积水房问毗邻设置,且没有穿越变形缝。电气设备用房均设置门槛，高出本层楼地面不小于0.15r
本工程设计包括以下内容:10/0.4 (1),本工程室外消防用水量为40L/S,地块内地下车库为类地下车库,本次设计范围内消防按地块最高负荷等级设置。消防值班室、防排烟设施、火灾自动报警.自动灭火系统、应急照明、疏散指示标志等消防用电为一级负荷:安防系统、电信等弱电设备机房为一级负荷:教研楼。宿舍楼走道照明,客梯。食堂厨房主要设备用电，冷库、主要操作间、备餐间照明二级负荷:其它用电设备均为三级负荷,
